Hinweise zur Serviceanleitung

1 Hinweise zur Serviceanleitung
Die elektrische Verkabelung der Geräte ist von einem Fachmann nach den gültigen nationalen und örtlichen Vorschriften auszuführen.
Der Master-Slave-Betrieb ist nur von autorisierten Personen der Firma Reflex Winkelmann GmbH zu installieren.
Hinweis!
Diese Serviceanleitung ist vor der Installation sorgfältig zu lesen und anzuwenden.
2 Ausführungen
Der Master-Slave-Betrieb ist eine Softwareerweiterung folgender Gerätesteuerungen:
• Control Basic
• Control Touch
Folgende Geräte können mit dem Master-Slave-Betrieb erweitert werden:
• Variomat
• Variomat Giga
• Reflexomat
3 Übersicht

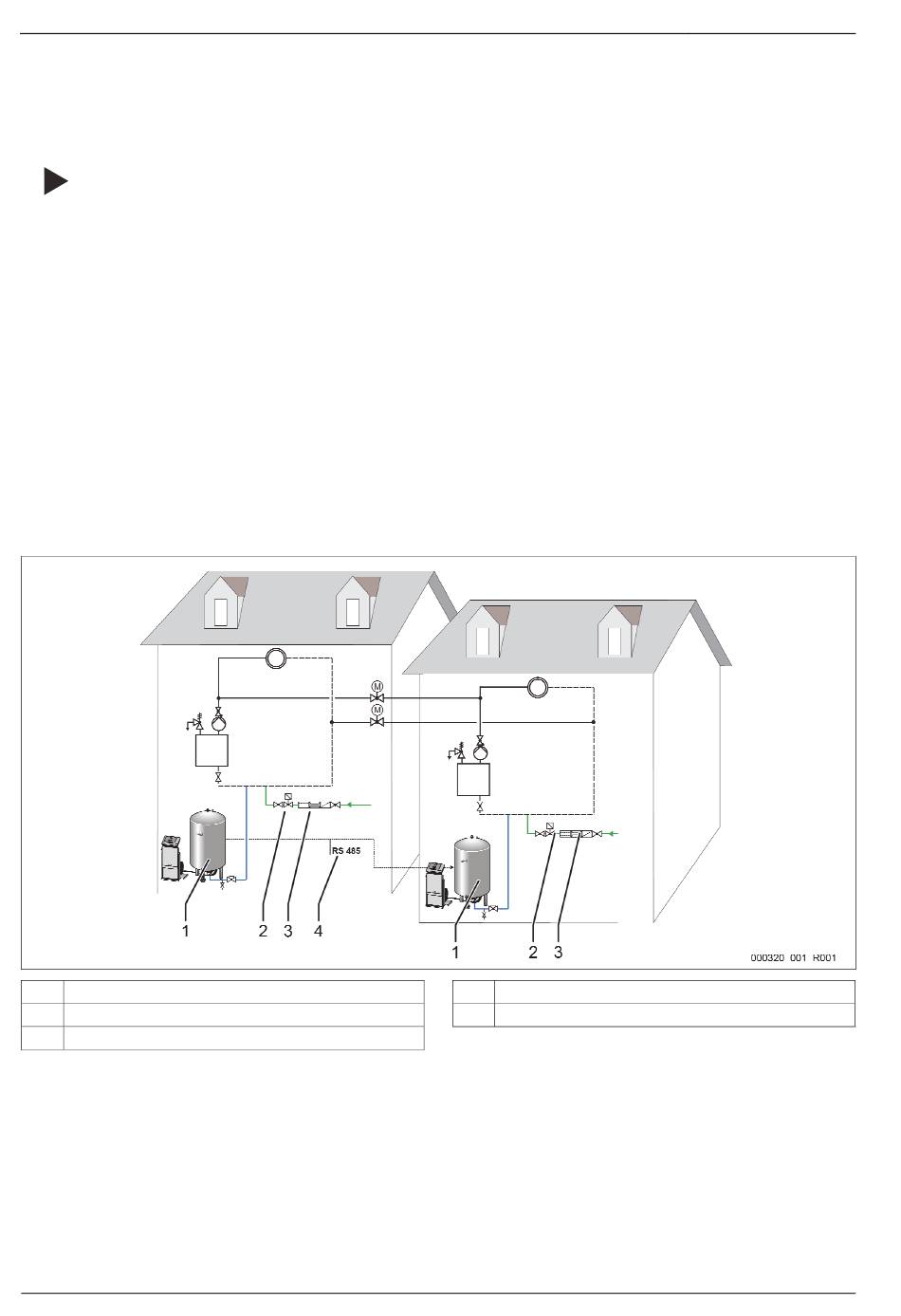

Beispielhafte Darstellung von zwei Geräten im Master-Slave-Betrieb.
1 Gerät
2 Magnetventil mit Kugelhahn
3 Nachspeisesystem
Ein Gerät übernimmt die Funktion der Master-Anlage. Das andere Gerät wird zur Slave-Anlage. Über die RS-485-Signalleitung werden
die Niveauwerte der Geräte übertragen. Die Master-Anlage regelt die Druckhaltung in beiden Geräten.
4 — Deutsch
4
M
Master-Slave-Betrieb — 24.09.2015
RS-485-Signalleitung
Motorkugelhahn in der Überströmleitung
