5a
Überprüfen Sie vor der Installation den Platzbedarf des Antriebs (Abb. 2). Falls es sich bei dem zu automatisierenden Tor um ein Schwingtor
handelt, das Maß E in Abb. 3 bzw. den Mindestabstand zwischen oberer Führungsseite und von der oberen Torkante erreichter Höchststelle
überprüfen. Andernfalls kann SPIN nicht installiert werden.

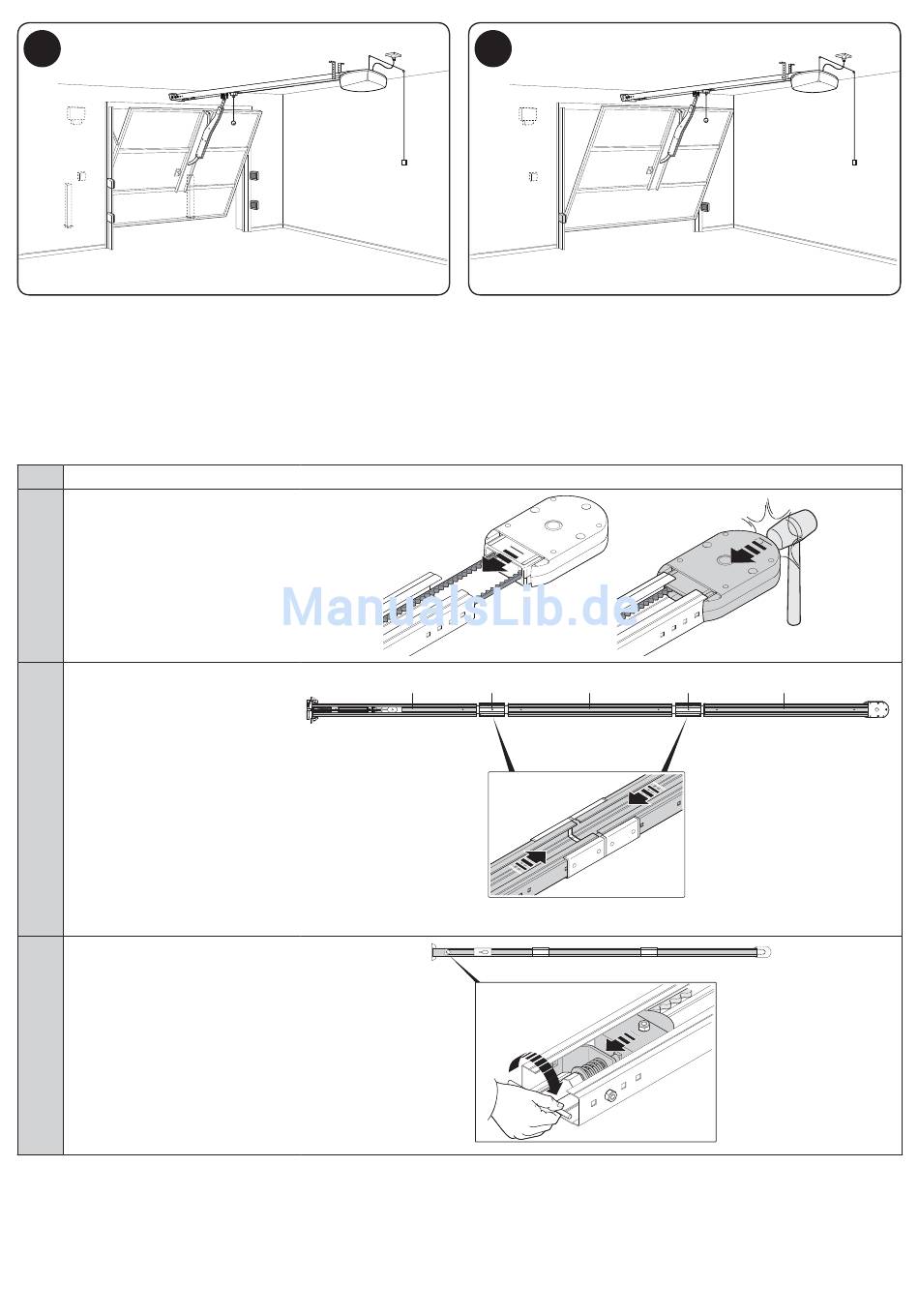

3.2 - Zusammenbau der mit SPIN20KCE - SPIN30 - SPIN40 gelieferten Führung
Für SN6031 und SN6041 ist eine Riemenführung SNA30 oder SNA6 oder eine Kettenführung SNA30C notwendig. Die Führungen SNA30 und
SNA30C können mittels der Verlängerung SNA31 oder SNA31C verlängert werden.
01.
Die drei Bestandteile der Führung so anordnen, dass sie miteinander verbunden werden können.
02.
Das Kopfteil der Führung A mon-
tieren. Hierzu ist eine gewisse Kraft
erforderlich, bei Bedarf einen Gum-
mihammer benutzen.
03.
Die drei Führungsteile C mit den
Verbindungsbügeln B miteinander
verbinden.
04.
Den Riemen mit der Mutter D
spannen, bis er genügend gespannt
ist.
8 – Deutsch
5b
C
B
C
B
C
