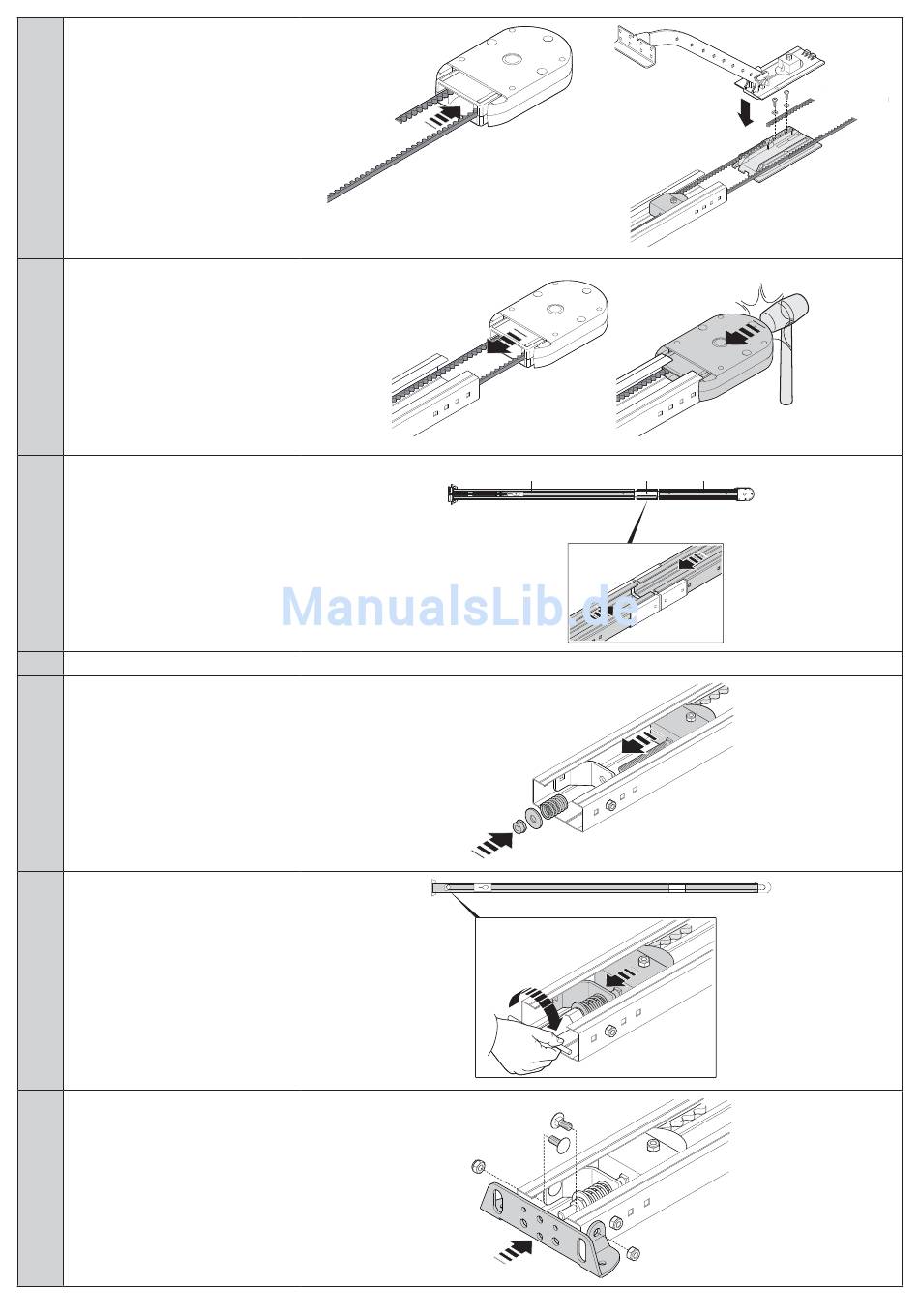

03. Das freie Riemenende durch das
Kopfteil führen und mit den bereits
vorhandenen Schrauben
Unterlegscheiben am Laufwagen
befestigen. Die
Riemens beachten: Die Zahnung
muss nach innen gerichtet sein und
der Riemen muss gerade und darf
nicht verdreht sein.
04. Das Kopfteil der
montieren. Hierzu ist eine gewisse
Kraft erforderlich, bei Bedarf einen
Gummihammer benutzen.
05. Die beiden Führungsteile F mit den
Verbindungsbügeln B miteinander
verbinden.
06. Riemenspanner und Laufwagen wieder in ihre Anfangsstellung bringen.
07. Die Feder, die Unterlegscheibe und
die Mutter D in die Schraube des
Kettenspanners stecken.
08. Den Riemen mit der Mutter D
spannen, bis er genügend gespannt
ist.
09. Den Haltebügel mit den Schrauben
M6x14 und dazugehörigen Muttern
an der Führung montieren.
und
Stellung des
Führung A
F B F
