3.3 - Zusammenbau der Führung SNA30
Die Führung SNA30 wird vormontiert geliefert. Die einzige Arbeit, die
getan werden muss, ist den Riemen mit der Mutter D zu spannen, bis
er genügend gespannt ist.

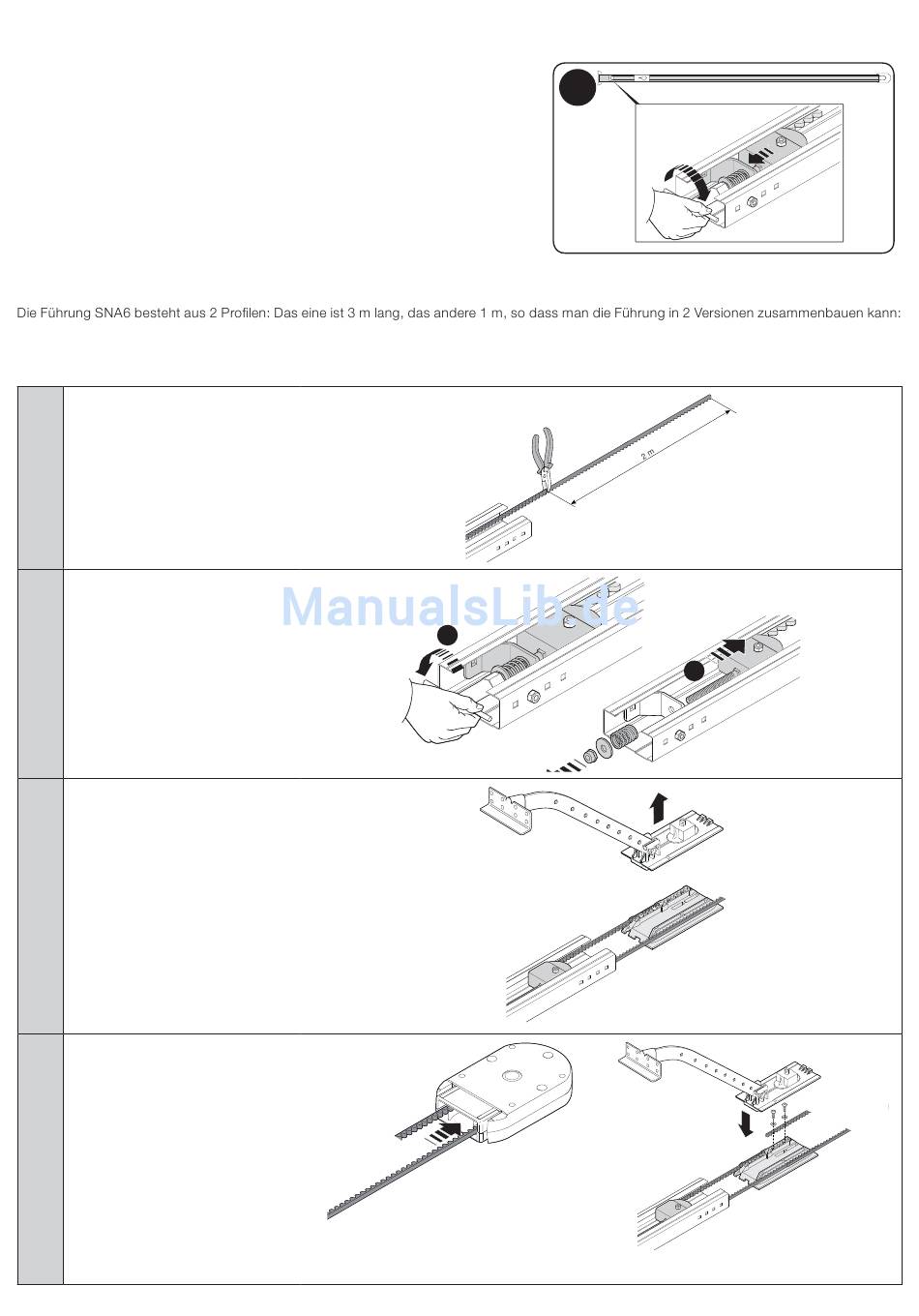

3.4 - Zusammenbau der Führung SNA6
3 m lange Version
Falls das zu automatisierende Tor eine Höhe von kleiner oder gleich 2,5 m hat, die Führung wie folgt zusammenbauen:
01.
Den Riemen am freien Ende auf eine
Länge von genau 2 m schneiden.
02.
Die Mutter D ganz abschrauben.
03.
Den Riemenspanner E bis zur Hälfte
der Führung gleiten lassen und den
Laufwagen ganz herausziehen.
04.
Das freie Riemenende durch das
Kopfteil führen und mit den bereits
vorhandenen
Schrauben
Unterlegscheiben am Laufwagen
befestigen.
Die
Riemens beachten: Die Zahnung
muss nach innen gerichtet sein und
der Riemen muss gerade und darf
nicht verdreht sein.
und
Stellung
des
6
1
2
Deutsch – 9
