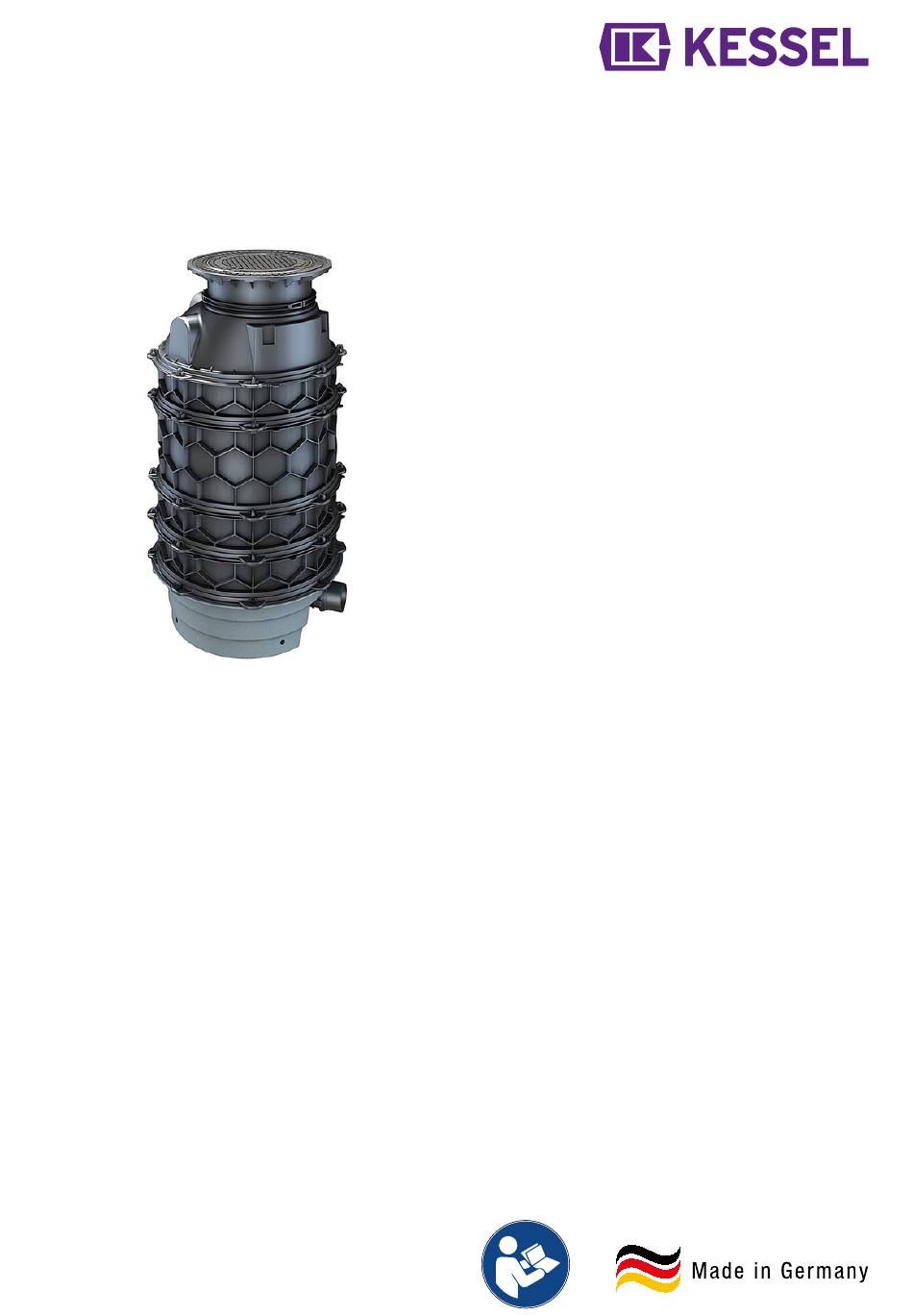

Technikschacht LW1000
Einbau- und Betriebsanleitung
DE
Technikschacht LW 1000 / Einbau- und Betriebsanleitung........................2
EN
Engineering chamber LW 1000 / Installation and operating
instructions............................................................................................... 18
FR
Module rehausse LW 1000 / Instructions de pose et d'utilisation............ 34
IT
Pozzetto tecnico LW 1000 / Istruzioni per l'installazione e l'uso..............50
NL
Techniekschacht LW 1000 / Inbouw- en bedieningshandleiding............. 66
PL
Studzienka techniczna LW 1000 / Instrukcja zabudowy i obsługi............82
2020/07
Technikschacht
Technikschacht
LW1000
LW1000
010-701_01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kessel LW1000

Inhaltszusammenfassung für Kessel LW1000
