- FürdenelektrischenAnschlussistbauseits3~/N+
PE, 400 V, 50 Hz, Absicherung 16 A träge bereit-
zustellen.
- Elektrokabel an bauseitiger Netztrennung (z.B.
Cekon-Stecker) anschließen.
- Hauptschalter (2) einschalten und Taster „HE-
BEN"(3)drücken.
!
Fährt die Hebebühne nach einigen Sekunden
nicht nach oben stimmt die Drehrichtung des
Motors nicht. Tauschen sie 2 Phasen am Ste-
cker.
- Danach Taster„HEBEN"(3) erneutdrückenund
die Hebebühne mehrmals ohne Last in die End-
position heben und senken. Dadurch wird das
hydraulische System weitgehend entlüftet.
4.3

Wechsel des Aufstellungsortes

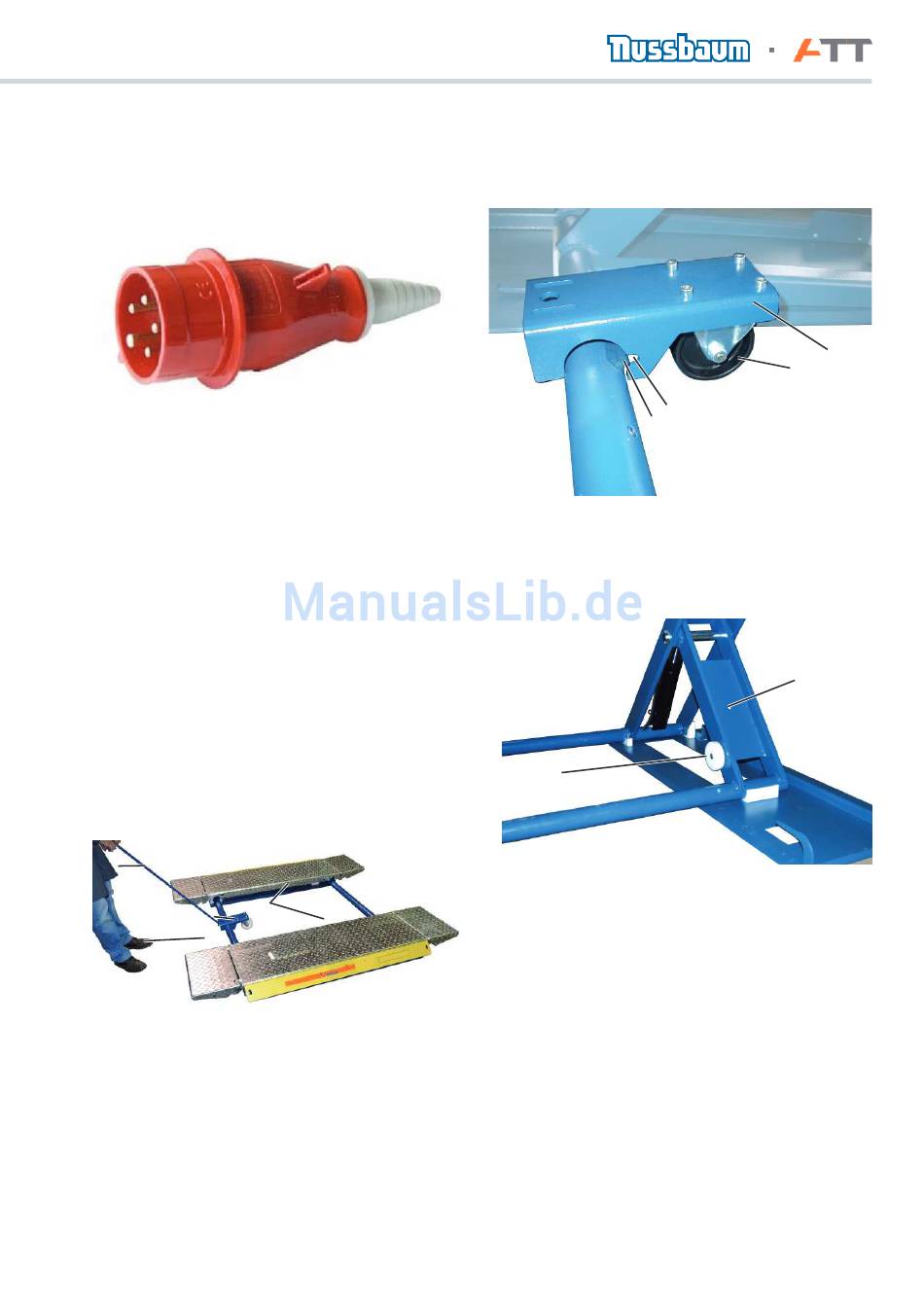

- Zum Verfahren der Hebebühne ist diese ca. 500
mm anzuheben damit sich die hinteren Radach-
sen(9)undLenkrolle(6)einhängenlassen.
8
6
7
6 Lenkrolle
7 Torsionswelle
8 Deichsel
9 Radachsen
20110005 OPI 26.06.2015
9
SPRINTER MOBIL - HYMAX PRO
- Lenkrolle (6) über die Torsionswellen (7) legen.
Dann diese verschieben bis sich der Mitneh-
mer (10) im Ausschnitt (11) der Lenkrolle beÀn-
det.
003
6 Lenkrolle
10 Mitnehmer
19 Lenkrollenhalter
- Die Radachsen (9) beÀnden sich im unteren
BlechderHebebühne(12).
9
9 Radachse
12 Radachse Aufbewahrung
i
Um das Einhängen zu erleichtern ist es nötig die
Hebebühne eventuell ein wenig anzuheben
oder abzusenken.
Danach die Hebebühne komplett absenken.
004
Deichsel(8)indieLenkrolle(6)einhängenunddie
Hebebühne kann verschoben werden.
Zum entfernen der Rollen ist die Anleitung in um-
gekehrter Reihenfolge durchzuführen.
Durch das mobile Handaggregat ist der SPRINTER
MOBIL - HYMAX PROl schnell wieder einsatzbereit.
6
11
10
11 Ausschnitt
12
19
005
019
11
