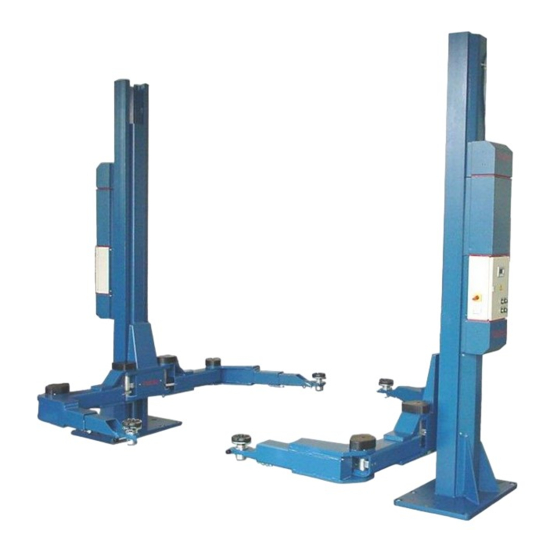

HDL 8000
(2.80 HDL)
Hebebühne Stand: 08/2005
Betriebsanleitung Stand: 13.03.17
Betriebsanleitung und Prüfbuch
Seriennummer: .........................
Händleradresse/Telefon
Made in Germany
Otto Nußbaum GmbH & Co.KG//Korker Straße 24//D-77694 Kehl-Bodersweier
Tel: +49(0)7853/8990 Fax: +49(0)7853/8787//
E-mail: info@nussbaum-lifts.de// http://www.nussbaum-lifts.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nussbaum HDL 8000

Inhaltszusammenfassung für Nussbaum HDL 8000

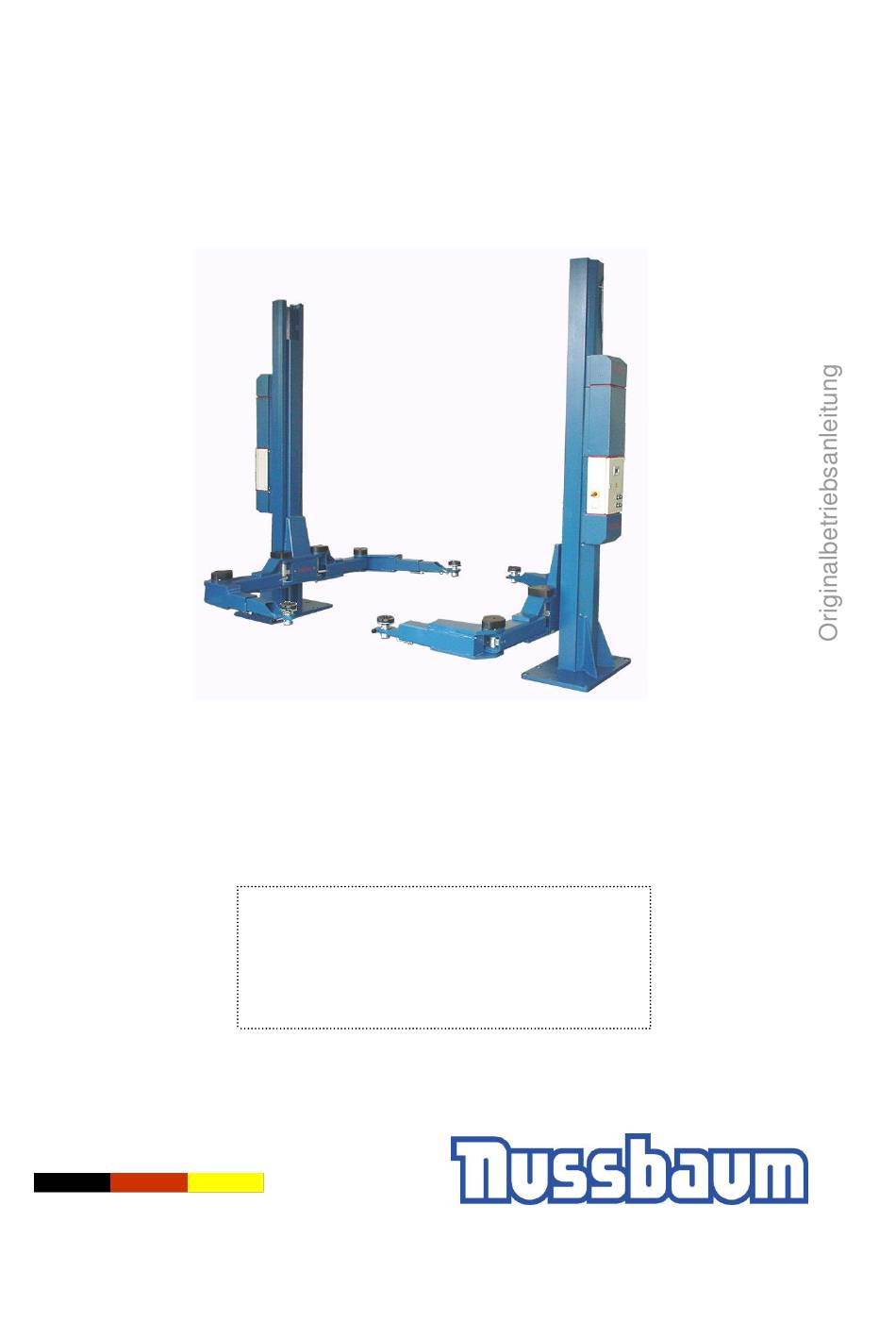

  • Seite 1 HDL 8000 (2.80 HDL) Hebebühne Stand: 08/2005 Betriebsanleitung Stand: 13.03.17 Betriebsanleitung und Prüfbuch Seriennummer: ......Händleradresse/Telefon Made in Germany Otto Nußbaum GmbH & Co.KG//Korker Straße 24//D-77694 Kehl-Bodersweier Tel: +49(0)7853/8990 Fax: +49(0)7853/8787// E-mail: info@nussbaum-lifts.de// http://www.nussbaum-lifts.de...
