BErECHNUNG DEr MOTOrSPANNUNG

4.2.6.3 Nutzung der Temperaturerfassung

Die Temperaturerfassung bietet dem Anwender alle Möglichkeiten innerhalb des unter
„Temperaturerfassung Klemmen T1, T2"
Dies können sein:
Thermokontakt (Öffner)
z.B. beim Bremswiderstand
Temperaturfühler (PTC)
z.B. bei der Motortemperaturerfassung
Gemischte Fühlerkette

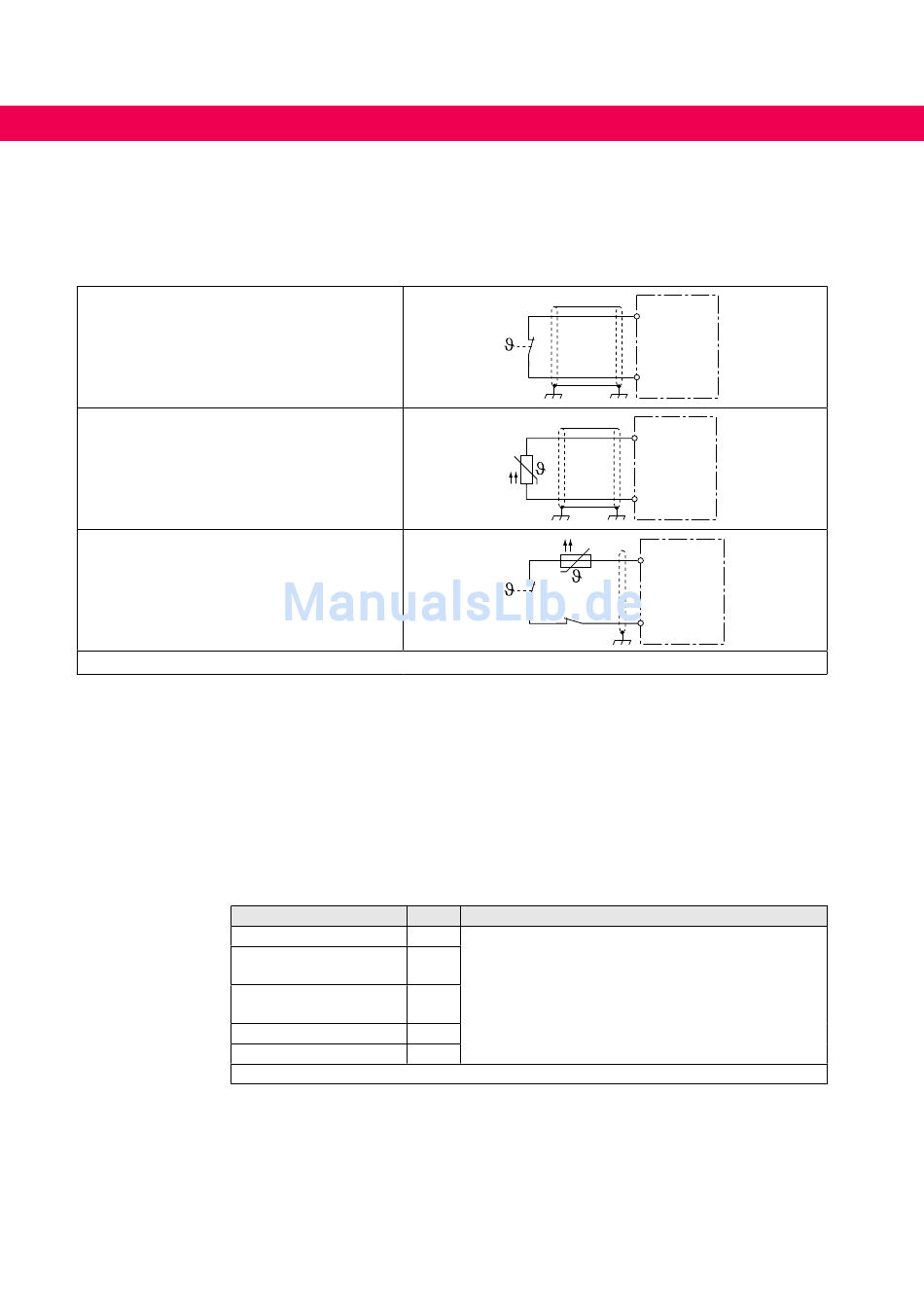

Abbildung 18: Anschlussbeispiele des Temperatureinganges

4.2.7 Angaben zu Abschlusstests

Angaben zu Abschlusstests an den mit Antriebsstromrichtern ausgerüsteten Maschi-
nen / Anlagen nach

4.3 Berechnung der Motorspannung

Die Motorspannung, für die Auslegung eines Antriebes, ist abhängig von den eingesetz-
ten Komponenten. Die Netzspannung reduziert sich hierbei gemäß folgender Tabelle:
Komponente
Netzdrossel Uk
Antriebsstromrichter
gesteuert
Antriebsstromrichter
geregelt
Motordrossel Uk
Weiches Netz
Tabelle 8:
42
EN 60204-1 aus 2007.
% Beispiel
4
4
Geregelter Antriebsstromrichter mit Netz- und Motor-
drossel an einem weichen Netz:
8
400 V Netzspannung - 15 % = 340 V Motorspannung
1
2
Berechnung der Motorspannung
spezifizierten Widerstandsbereiches.
T1
T2
T1
T2
T1
T2
