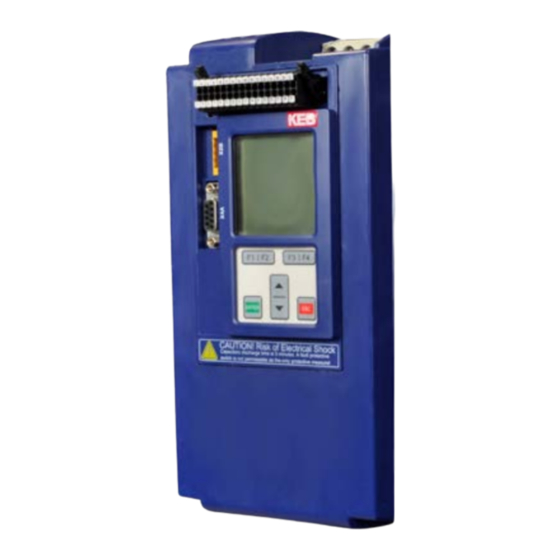

- Seite 1 C O M B I V E R T Kundenparameter Geberlose Regelung von Asynchronmotoren Originalanleitung Document Part Version Date 20096005 1114...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Table of contents Vorwort ......................4 Hinweise auf besondere Maßnahmen ................4 Dokumentation ........................4 Gültigkeit und Haftung ......................4 Urheberrecht ........................5 Bestimmungsgemäßer Gebrauch ..................6 Produktbeschreibung ......................6 1.6.1 Zugehörige Dokumentation ....................6 Parameterbeschreibung ................7 Auswahl des Kundenparametermenüs ................7 Passworteingabe im CP-Modus ..................8 CP-Parameter für ASCL Betrieb (CP48= „x.x.2.x“) ............9 2.3.1 Größenabhängige Daten ASCL ...................23... -
Seite 4: Vorwort
Voraussetzung für alle weiteren Schritte ist die Kenntnis und Beachtung der Sicherheits- und Anwendungshinweise. Diese wird über die Downloadseite von www.keb.de bereitgestellt. Die Nichtbeachtung der Sicherheits- und Anwendungshinweise führt zum Verlust jeglicher Schadensersatzansprüche. Die in dieser Anleitung angeführten Warn- und Sicherheitshin- weise wirken nur ergänzend. -
Seite 5: Urheberrecht
Vertretung der Firma Karl E.Brinkmann GmbH anfordern. Urheberrecht Der Kunde darf die Betriebsanleitung sowie weitere gerätebegleitenden Unterlagen oder Tei- le daraus für betriebseigene Zwecke weiterverwenden. Die Urheberrechte liegen bei KEB und bleiben auch in vollem Umfang bestehen. , COMBIVERT , COMBICONTROL... -
Seite 6: Bestimmungsgemäßer Gebrauch
Vorwort Bestimmungsgemäßer Gebrauch Der COMBIVERT G6 dient ausschließlich zur Steuerung und Regelung von Drehstrommoto- ren. Der Betrieb anderer elektrischer Verbraucher ist untersagt und kann zur Zerstörung der Geräte führen. Frequenzumrichter sind Komponenten, die zum Einbau in elektrische Anla- gen oder Maschinen bestimmt sind. -
Seite 7: Parameterbeschreibung
Parameterbeschreibung Parameterbeschreibung Bei Werkseinstellung ist der KEB COMBIVERT G6 mit einem Benutzermenü belegt, den Kundenparametern (CP-Parameter). Diese stellen eine Auswahl der für den Betrieb wichti- gen Parameter dar. Es können bis zu maximal 48 Kundenparameter aus über 500 Parametern definiert werden. -
Seite 8: Passworteingabe Im Cp-Modus
Parameterbeschreibung Passworteingabe im CP-Modus CP00 Passworteingabe Ab Werk wird der Frequenzumrichter ohne Passwortschutz ausgeliefert, d.h. alle veränder- baren Parameter lassen sich verstellen. Nach der Parametrierung kann das Gerät gegen unberechtigten Zugang verriegelt werden. Der eingestellte Mode wird gespeichert. Folgende Passwortebenen sind möglich: Passwortebene Wert Passwort Erklärung CP-Mode Schreibschutz... -
Seite 9: Cp-Parameter Für Ascl Betrieb (Cp48= „X.x.2.X")
CP-Parameter für ASCL Betrieb (CP48= „x.x.2.x“) Auflö- Ein- Flag Parameter Bereich Default sung heit sprung CP00 Passworteingabe 0…9999 Ud01 CP01 Istwertanzeige ±4000,000 0,125 0 min ru07 CP02 Solldrehzahlanzeige +4000,000 0,125 0 min ru01 CP03 Umrichter Status 0…255 ru00 CP04 Scheinstrom 0…6553,5 ru15 CP05 Scheinstrom Spitzenwert... - Seite 10 Begrenzungen zu berücksichtigen. Die angegebenen Toleranzen (siehe Parameterbeschreibung) sind bezogen auf die Achtung zugehörigen Maximalwerte bei einer Dimensionierung KEB COM- BIVERT : Motor = 1 : 1. In Abhängigkeit der Daten des Motorenherstellers sind durch üb- liche Typenstreuungen der Motoren sowie Temperaturdriften grö- ßere Toleranzen bei den Momentenanzeigen möglich.
- Seite 11 Anzeige Status Konstantfahrt Antrieb läuft mit konstanter Drehzahl und Drehrichtung vorwärts. Rechtslauf Konstantfahrt Antrieb läuft mit konstanter Drehzahl und Drehrichtung rückwärts. Linkslauf Weitere Statusmeldungen werden bei den Parametern beschrieben, die sie verursachen (siehe auch Kapitel „Fehlerdiagnose“). CP04 Scheinstrom Wertebereich Beschreibung 0…±6553,5 A Anzeige des aktuellen Scheinstromes in Ampere.
- Seite 12 CP08 Zwischenkreisspannung Spitzenwert Wertebereich Beschreibung 0…1000 V CP08 ermöglicht es, kurzfristige Spannungsanstiege innerhalb eines Be- triebszyklus zu ermitteln. Dazu wird der höchste aufgetretene Wert von CP07 in CP08 gespeichert. Der Spitzenwertspeicher kann durch Betäti- gen der Tasten UP, DOWN oder ENTER sowie über Bus durch Schreiben eines beliebigen Wertes an die Adresse von CP08 gelöscht werden.
- Seite 13 CP15 DASM cos(phi) Wertebereich Vorgabe Beschreibung 0,50…1,00 siehe Einstellung des Motor cos(phi) gemäß Typenschild. 2.3.1 CP16 DASM Bemessungsleistung Wertebereich Vorgabe Beschreibung 0,10… siehe Einstellung der Motorbemessungsleistung gemäß Typenschild. 2.3.1 1000,00 kW CP17 Motoranpassung Werksmäßig ist der Frequenzumrichter je nach Gerätegröße auf einen speziellen Motor an- gepasst (siehe 2.3.1 „Größenabhängige Daten“).
- Seite 14 CP18 Boost Wertebereich Vorgabe Beschreibung 0,0…25,5 % Im unteren Drehzahlbereich fällt ein Großteil der Motorspan- nung am Ständerwiderstand ab. Damit das Kippmoment des Motors auch im gesteuerten Betrieb über den gesamten Dreh- zahlbereich nahezu konstant bleibt, kann der Spannungsabfall durch den Boost kompensiert werden. Im geregelten Betrieb (CP10 = 4…5) hat dieser Parameter keine Funktion.
- Seite 15 CP23 Festwert 1 (Eingang 1) CP24 Festwert 2 (Eingang 2) Wertebereich Vorgabe Beschreibung Es können zwei Festwerte eingestellt werden. Die An- CP23 100 min wahl der Festwerte erfolgt über die Eingänge I1 und 0…±4000 min I2. Erfolgt eine Vorgabe außerhalb der mit CP22 fest- CP24 -100 min gelegten Grenze, wird die Drehzahl intern begrenzt.
- Seite 16 CP27 S-Kurvenzeit Wertebereich Vorgabe Beschreibung 0,00 (off)…5,00 s (off) Für manche Anwendungen ist es von Vorteil, wenn der t1 S-Kurvenzeit (CP27) Antrieb ruckarm anfährt und stoppt. Diese Funktion wird t2 Beschleunigungszeit (CP25) durch einen Verschliff der Beschleunigungs- und Verzö- t3 Verzögerungszeit (CP26) gerungsrampen erreicht.
- Seite 17 CP29 Absoluter Momentensollwert Wertebereich Vorgabe Beschreibung +10000,00 Nm siehe Mit dem Parameter CP29 wird im momentengeregelten Be- 2.3.1 trieb (CP10 = 5) und mit digitaler Sollwertvorgabe (CP28 = 2) der absolute Momentensollwert des Antriebes eingestellt. Das Vorzeichen steht für die zu wirkende Drehrichtung. Im drehzahlgeregelten Betrieb (CP10 = 4) wirkt der Parameter in allen Quadranten als Drehmomentgrenze.
- Seite 18 CP33 Relaisausgang 1 / Funktion CP34 Relaisausgang 2 / Funktion Der Schaltpegel für den Relaisausgang 1 beträgt „100,00“ für Relaisausgang 2 „4,00“. Wert Funktion Keine Funktion (generell aus) Generell an Run-Signal; auch bei DC-Bremse Betriebsbereit-Signal (kein Fehler) Fehler Fehler (ohne Auto-Reset) Warn- oder Fehlermeldung (auch bei Schnellhalt) Vorwarnung Überlast (OL) ab 80 % Vorwarnung Kühlkörpertemperatur (OH) ab 70 °C...
- Seite 19 Wert Funktion Eingänge NAND-Verknüpft (ru22) Eingänge NOR-Verknüpft (ru22) Betrag ANOUT1 > Schaltpegel Betrag ANOUT2 > Schaltpegel ANOUT1 > Schaltpegel ANOUT2 > Schaltpegel ext. PID Regeldifferenz > Schaltpegel Treiberspannung aktiv Betrag Wirkleistung > Schaltpegel Wirkleistung > Schaltpegel Wirkstrom > Schaltpegel Istwert Kanal 2 > Schaltpegel Istwert <...
- Seite 20 CP36 Reaktion auf externen Fehler Mit der externen Fehlerüberwachung können externe Geräte direkten Einfluss auf den Antrieb nehmen. Dieser Parameter bestimmt die Reaktion des Antriebes auf ein Signal an Klemme X2A.12 (I3), entsprechend folgender Tabelle. Vorga- Wert Reaktion Wiederanlauf sofortiges Abschalten der Modulation Schnellhalt / Abschalten der Modulation nach Erreichen Fehler beheben, von Drehzahl 0...
- Seite 21 CP37 Reaktion auf externe Übertemperatur (nur bei Geräten mit Temperatureingang) Dieser Parameter bestimmt die Reaktion des Antriebes auf die externe Temperaturüberwa- chung. Bei Werkseinstellung ist die Funktion abgeschaltet. Um die Funktion zu aktivieren, müssen die Leistungsteilklemmen T1/T2 angeschlossen werden. Dann kann die Reaktion entsprechend folgender Tabelle eingestellt werden.
- Seite 22 CP40 Parametersatz / Kopierfunktion Wertebereich Vorgabe Beschreibung -4…7 CP40 legt den Quellparametersatz fest. Als Zielsatz ist im CP- Modus standardmäßig Satz 0 eingestellt. 0…7 Alle programmierbaren Parameter des Quellsatzes werden in den Ziel- satz kopiert. Def.-Werte in gew. Sätze. In alle Parameter von Satz 0 werden De- faultwerte kopiert (Ausnahme: System- und Securityparameter).
-
Seite 23: Größenabhängige Daten Ascl
2.3.1 Größenabhängige Daten ASCL In der folgenden Tabelle sind die Werkseinstellungen für die größenabhängigen Parameter- werte aufgeführt. Parame- CP11 CP12 CP13 CP14 CP15 CP16 — CP29 [1/min] [Hz] cos(Phi) [kW] [Nm] [Nm] 07/400 V 0,75 09/400V 1400 0,83 10,23 22,47 10/400V 1420 0,78 14,79... -
Seite 24: Fehlerdiagnose
Umrichter gemäß den Umgebungsbedingungen eingesetzt ist und keine Betauung stattfin- det. Fehlermeldungen und ihre Ursachen Die Statusanzeige unterteilt sich beim COMBIVERT G6 in Status-, Fehler- und Warnmeldun- gen. Statusmeldungen zeigen den aktuellen Betriebszustand des Gerätes an. Sie haben keine besondere Kennung und dienen nur zur Information. - Seite 25 Fehlerdiagnose Anzeige Wert Bedeutung Statusmeldungen Die Meldung wird während der Erfassung des Motorstän- Berechne Antriebsdaten derwiderstandes ausgegeben. Es wird mit den eingestellten Rampenzeiten mit Drehrich- Beschleunigung Linkslauf tung links beschleunigt. Beschleunigung Rechts- Es wird mit den eingestellten Rampenzeiten mit Drehrich- lauf tung rechts beschleunigt.
- Seite 26 Fehlerdiagnose Anzeige Wert Bedeutung Keine Drehrichtungsvor- Modulation wurde nach Ablauf der Netz-Aus-Funktion gabe nach Netz-Aus abgeschaltet. Reglerfreigabe ist nicht gesetzt. Klemme ST (bei Geräten ohne Sicherheitsmodul) Keine Reglerfreigabe Klemmen STO (bei Geräten mit Sicherheitsmodul) Softwarereglerfreigabe (nur zusätzlich mit ST oder STO) Die Beschleunigungs- / Verzögerungsphase ist beendet Konstantfahrt Linkslauf und es wird mit konstanter Drehzahl / Frequenz mit Dreh-...
- Seite 27 Fehlerdiagnose Anzeige Wert Bedeutung Es wird mit den eingestellten Rampenzeiten mit Drehrich- Verzögerung Rechtslauf tung rechts verzögert. Diese Meldung wird angezeigt, wenn während der Verzö- Verzögerungsstop durch gerung die Auslastung auf den eingestellten Auslastungs- Überlast / Überspannung pegel oder die Zwischenkreisspannung auf den einge- stellten Spannungspegel begrenzt wird.
- Seite 28 Fehlerdiagnose Anzeige Wert Bedeutung Fehlermeldungen Fehler ! Bei der automatischen Motorständerwiderstandsmessung Antriebsdatenberechnung ist ein Fehler aufgetreten. Fehler ! Ausgangsphase Phasenausfallerkennung am Ausgang Eine Blockade wurde erkannt. Pn85 Bit 4 steht auf Fehler, Fehler ! Blockade kein Autoreset. Fehler kann bei eingeschalteter Bremsenansteuerung auftreten, wenn: •...
- Seite 29 Fehlerdiagnose Anzeige Wert Bedeutung Motortemperaturschalter oder PTC an den Klemmen T1/ T2 hat ausgelöst. Fehler erst rücksetzbar bei "Motortem- peratur wieder normal", wenn PTC wieder niederohmig Fehler ! Motortemperatur ist. Ursachen: • Widerstand an den Klemmen T1/T2 >1650 Ohm • Motor überlastet •...
- Seite 30 Fehlerdiagnose Anzeige Wert Bedeutung Tritt auf, wenn der angegebene Spitzenstrom überschrit- ten wird. Ursachen: • zu kurze Beschleunigungsrampen • zu große Last bei abgeschaltetem Beschleunigungsstop und abgeschalteter Konstantstromgrenze Fehler ! Überstrom • Kurzschluss am Ausgang • Erdschluss • zu kurze Verzögerungsrampe •...
- Seite 31 Fehlerdiagnose Anzeige Wert Bedeutung Warnmeldungen Der Drehzahlregler befindet sich in der Begrenzung. Mit Warnung ! Drehzahlreg- Pn75 kann die Reaktion auf die Ursache programmiert lergrenze werden. Diese Warnung wird über einen externen Eingang ausge- Warnung ! Externer Ein- löst. Die Reaktion auf diese Warnung kann programmiert gang werden.
