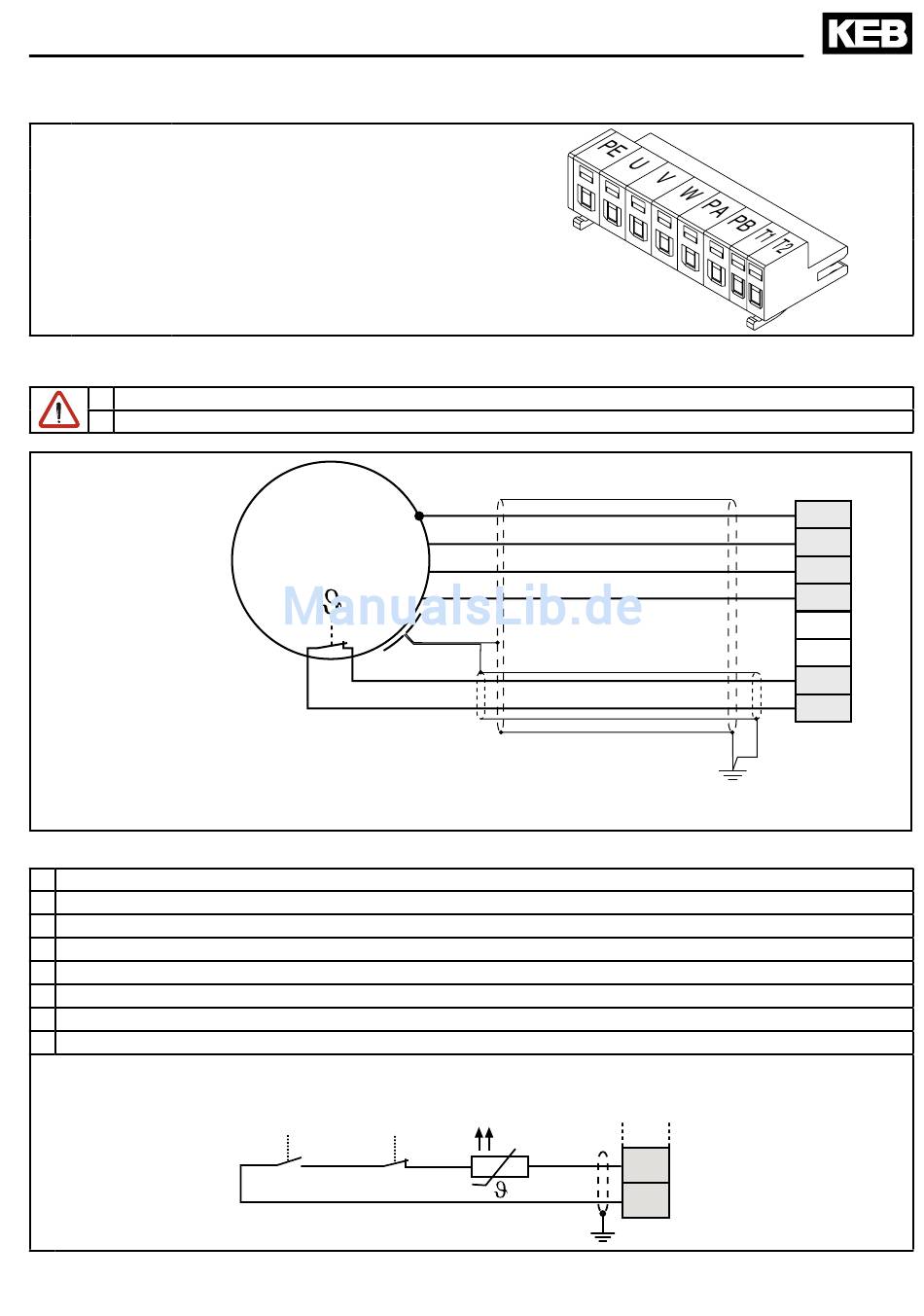

3.3.3 Klemmleiste X1B

• PE Erdleiter
• U, V, W

Motoranschluss

• PA, PB Bremswiderstand
• T1, T2 Temperatursensor /-schalter
3.3.4 Motoranschluss
• auf phasenrichtigen Anschluss des Motors achten !
• maximale Motorleitungslänge siehe Kapitel 2.3
Motor-PTC (optional)

3.3.5 Anschluss der Temperaturerfassung

• Klemmen T1, T2
• Ansprechwiderstand 1,65...4 kOhm
• Rückstellwiderstand 0,75...1,65 kOhm
• Ausführung gem. VDE 0660 Teil 302
• die Auswertung kann vom Maschinenbauer per Software aktiviert werden
• Anschlusskabel nicht zusammen mit Steuerkabeln verlegen
• im Motorkabel nur mit doppelter Schirmung zulässig
• Relais K1 für Brandschutz im generatorischen Betrieb anschließen (siehe 3.3.6)
M
PE
3~
Abschirmungen großflächig auf der Montage-
platte und am Motorgehäuse auflegen
Sonstige
K1
12 11
Einbau und Anschluss
U
V
W
Motor-PTC
X1.B
T1
T2
PE
U
V
W
PA
PB
T1
T2
D - 13
