8.1.3.2 Montage des Außentemperaturfühlers
Der Außenfühler muss so angebracht werden, dass sämtliche
Witterungseinflüsse erfasst werden und der Messwert nicht
verfälscht wird.
Montage:
• an der Außenwand eines beheizten Wohnraumes und mög-
lichst an der Nord- bzw. Nordwestseite anbringen
• nicht in „geschützter Lage" (z. B. in einer Mauernische oder
unter dem Balkon) montieren
• nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
• zu keiner Jahreszeit direkter Sonneneinstrahlung aussetzen
8.1.3.3 Montage des Rücklauftemperaturfühlers
Die Montage des Rücklauffühlers ist nur notwendig, falls dieser
im Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut ist.
Der Rücklauffühler kann als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
• Heizungsrohr von Lack, Rost und Zunder säubern
• Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn auf-
tragen)
• Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren

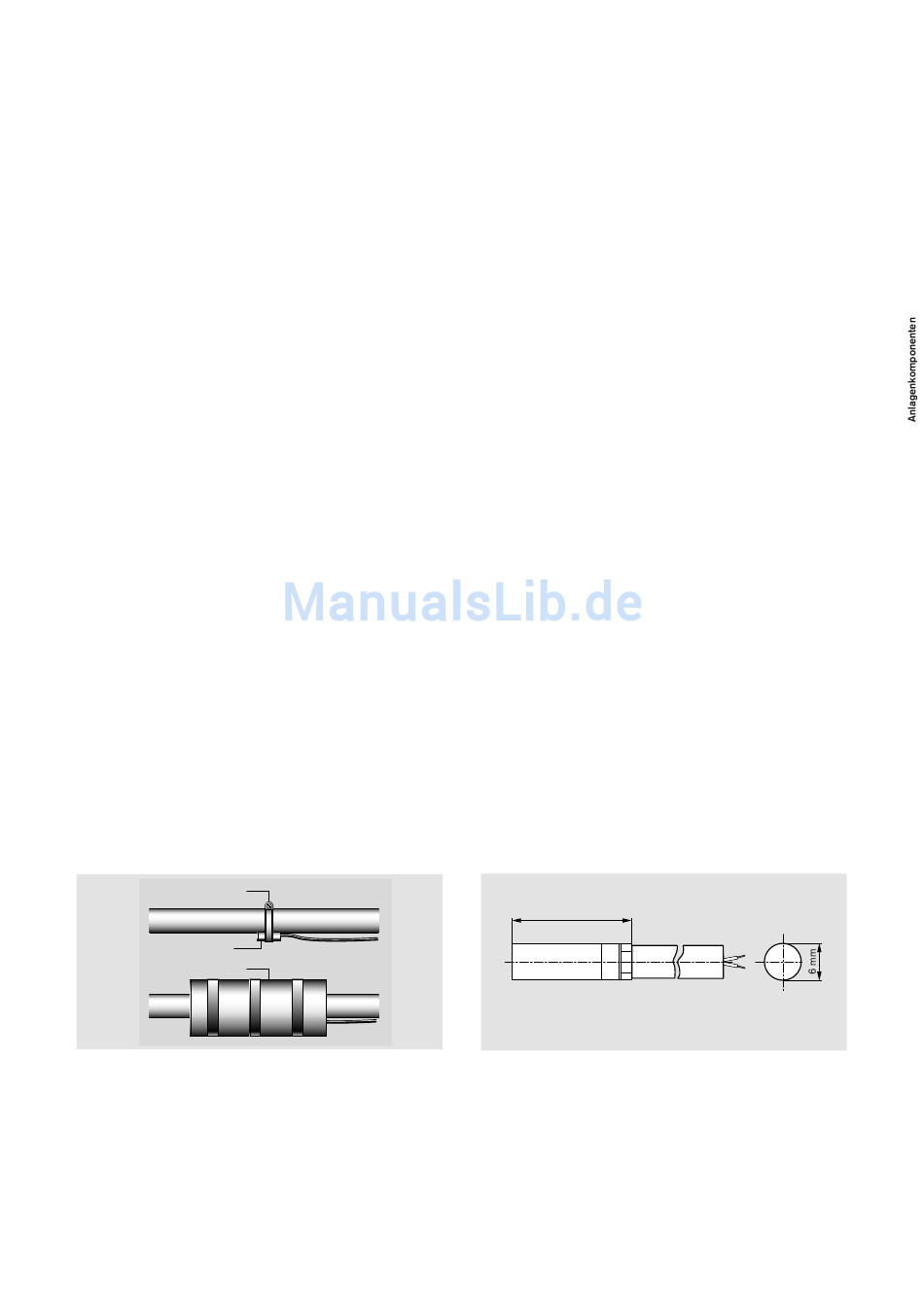

Schlauchschelle
Anlegefühler
Wärmeisolierung
Montage eines Rohranlegefühlers
© Copyright Max Weishaupt GmbH · Druck-Nr. 83181901, Dezember 2017
50 mm
Abmessungen Rücklauffühler Norm-NTC-10 im Metallgehäuse
