3. Luft/Wasser Wärmepumpe
für Innenaufstellung

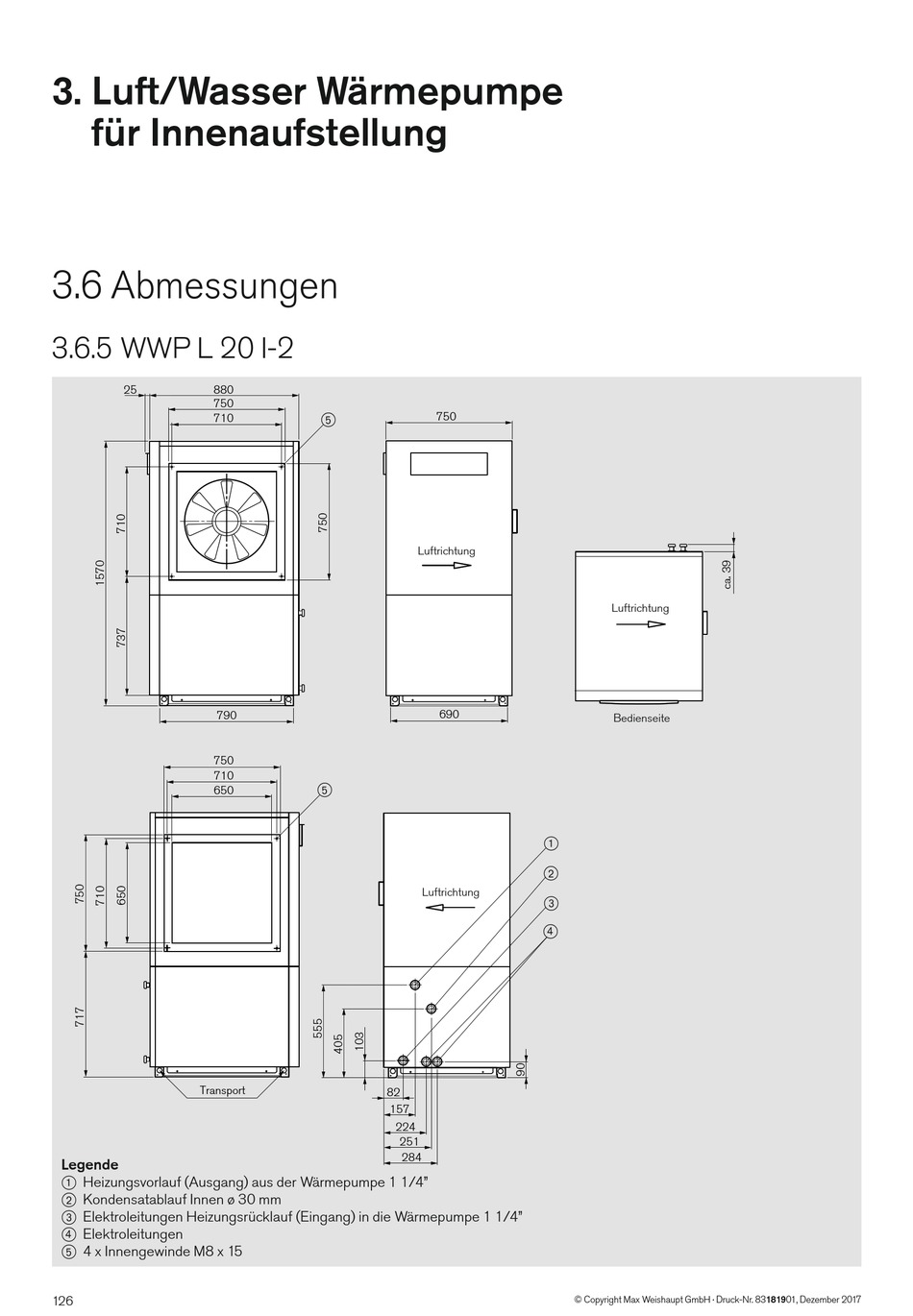

3.6 Abmessungen
3.6.5 WWP L 20 I-2
25 880
750
710
790
750
710
650
Transport
Legende
1 Heizungsvorlauf (Ausgang) aus der Wärmepumpe 1 1/4"
2 Kondensatablauf Innen ø 30 mm
3 Elektroleitungen Heizungsrücklauf (Eingang) in die Wärmepumpe 1 1/4"
4 Elektroleitungen
5 4 x Innengewinde M8 x 15
126
750
5
Luftrichtung
690
5
Luftrichtung
82
157
224
251
284
Luftrichtung
Bedienseite
1
2
3
4
