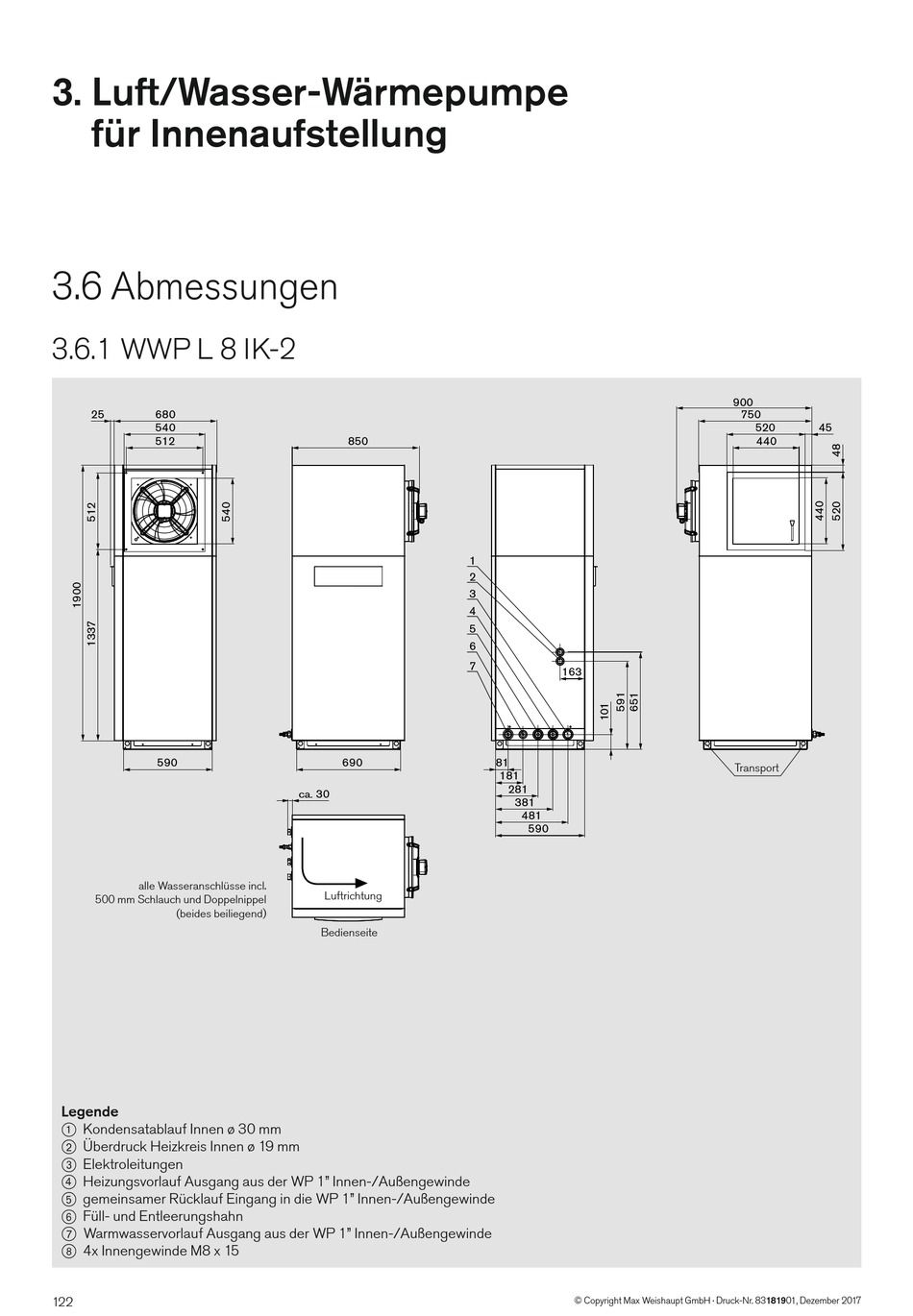

3.6 Abmessungen

3.6.1 WWP L 8 IK-2
25 680
540
512
590
alle Wasseranschlüsse incl.
500 mm Schlauch und Doppelnippel
(beides beiliegend)
Legende
1 Kondensatablauf Innen ø 30 mm
2 Überdruck Heizkreis Innen ø 19 mm
3 Elektroleitungen
4 Heizungsvorlauf Ausgang aus der WP 1" Innen-/Außengewinde
5 gemeinsamer Rücklauf Eingang in die WP 1" Innen-/Außengewinde
6 Füll- und Entleerungshahn
7 Warmwasservorlauf Ausgang aus der WP 1" Innen-/Außengewinde
8 4x Innengewinde M8 x 15
122
850
1
2
3
4
5
6
7
690
ca. 30
Luftrichtung
Bedienseite
163
81
181
281
381
481
590
© Copyright Max Weishaupt GmbH · Druck-Nr. 83181901, Dezember 2017
900
750
520 45
440
Transport
