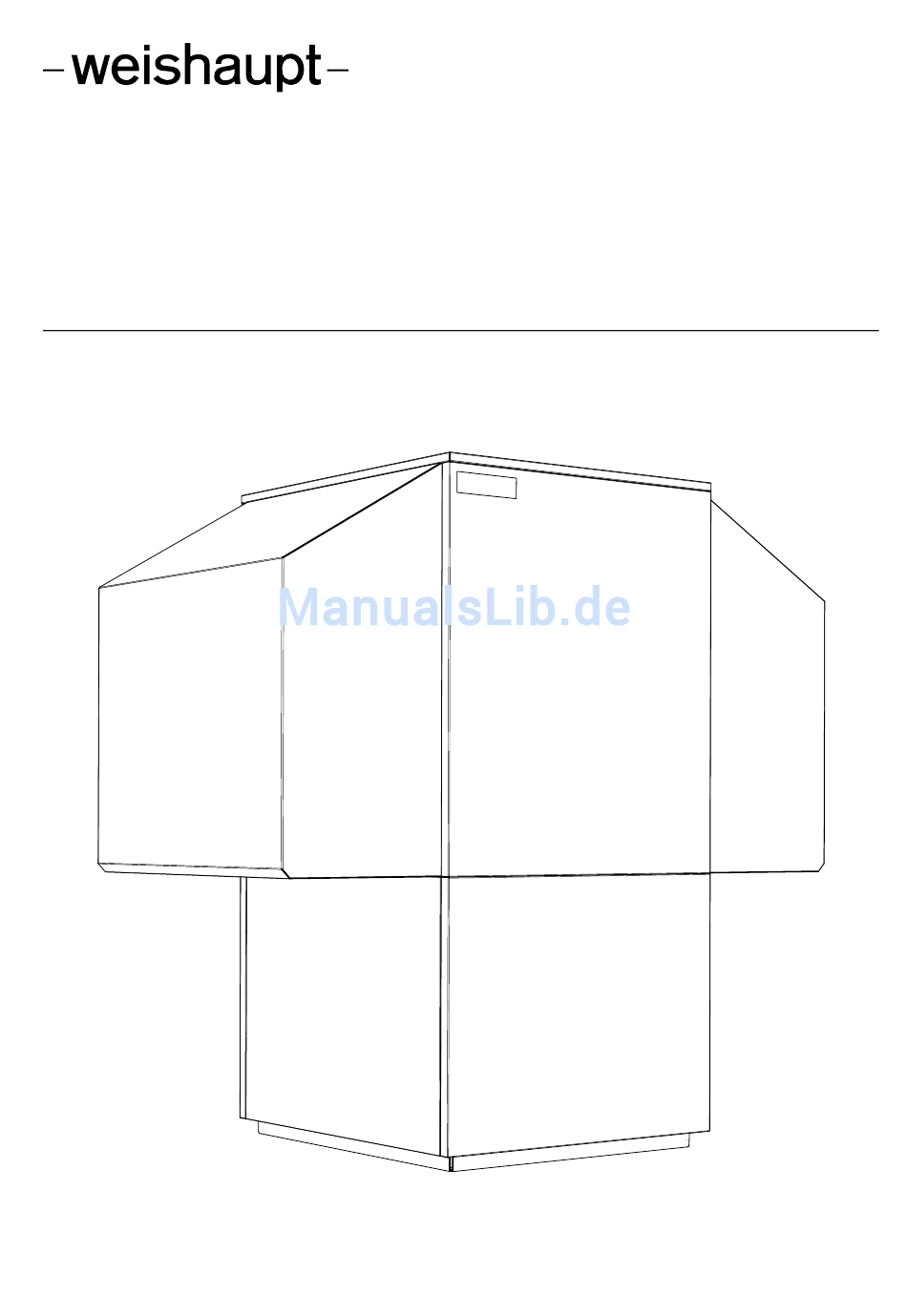

- Seite 1 Montage- und Betriebsanleitung Weishaupt Luft/Wasser-Wärmepumpe für Außenaufstellung WWP L 11 A - WWP L 16 A 83254401 · 12/2010...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................2 Gesetzliche Vorschriften und Richtlinien .............. 3 Energiesparende Handhabung der Wärmepumpe..........3 Verwendungszweck der Wärmepumpe................4 Anwendungsbereich .................... -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG ACHTUNG Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet. ACHTUNG ACHTUNG Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. -
Seite 5: Gesetzliche Vorschriften Und Richtlinien
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 1 Bitte sofort lesen Gesetzliche Vorschriften und Richtlinien Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EG-Richtlinie 2006/42/EC (Maschinenrichtlinie) für den Gebrauch im häuslichen Umfeld bestimmt und unterliegt damit den Anforderungen der EG-Richtlinie 2006/95/EC (Niederspannungsrichtlinie). -
Seite 6: Verwendungszweck Der Wärmepumpe
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 2 Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Anwendungsbereich Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von Heizungs- wasser vorgesehen. Sie kann in vorhandenen oder neu zu errichtenden Heizungsanla- gen eingesetzt werden. -
Seite 7: Lieferumfang
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Lieferumfang Lieferumfang Grundgerät Die Wärmepumpe wird in Kompaktbauweise geliefert und enthält unten aufgeführte Bauteile. Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom Kyoto-Protokoll er- fasste fluorierte Kältemittel R404A mit einem GWP-Wert von 3260. Es ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar. -
Seite 8: Schaltkasten
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Lieferumfang Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Abnahme der unteren Frontabdeckung und dem Lösen der sich rechts oben befindenden Befesti- gungsschraube kann der Schaltkasten herausgeklappt werden. -
Seite 9: Transport
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 4 Transport Transport ACHTUNG ACHTUNG Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45° (in jeder Richtung) gekippt werden. Der Transport zum endgültigen Aufstellungsort sollte mit Holzrost erfolgen. Das Grundgerät bietet einerseits die Transportmöglichkeit mit Hubwagen, Sackkarre o.Ä.,... -
Seite 10: Aufstellung
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 5 Aufstellung Aufstellung Allgemein Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten und waagerechten Flä- che aufzustellen. Dabei sollte der Rahmen rundum dicht am Boden anliegen, um eine geeignete Schallabdichtung zu gewährleisten und ein Auskühlen wasserführender... -
Seite 11: Montage
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 6 Montage Montage Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: Vor-/Rückläufe der Heizungsanlage Kondensatablauf Steuerleitung zum Wärmepumpenmanager Stromversorgung Heizungsseitiger Anschluss Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit 1" Außengewinde ver- sehen. - Seite 12 Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 6 Montage Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. Dieses kann z.B. durch Installation eines doppelt dif- ferenzdrucklosen Verteilers oder eines Überströmventiles erreicht werden. Die Ein- stellung eines Überströmventiles ist in Kapitel Inbetriebnahme erklärt.
-
Seite 13: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 6 Montage Elektrischer Anschluss Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 4-adriges Kabel. Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt gemäß der Leistungs- aufnahme der Wärmepumpe (siehe Anhang Geräteinformation) sowie der einschlägi- gen VDE- (EN-) und VNB-Vorschriften zu wählen. -
Seite 14: Inbetriebnahme
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 7 Inbetriebnahme Inbetriebnahme Allgemein Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst (Weishaupt-Techniker) durchgeführt werden. Unter bestimmten Bedingungen ist damit eine Verlängerung der Gewährleistung ver- bunden. -
Seite 15: Vorgehensweise
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 7 Inbetriebnahme Vorgehensweise Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärmepumpenmanager. Die Einstellungen müssen gemäß dessen Anweisung vollzogen werden. Wird der Mindestheizwasserdurchsatz mittels Überströmventil sichergestellt, so ist dieses auf die Heizungsanlage abzustimmen. Eine falsche Einstellung kann zu ver- schiedenen Fehlerbildern und einem erhöhten Energiebedarf führen. -
Seite 16: Reinigung / Pflege
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 8 Reinigung / Pflege Reinigung / Pflege Pflege Vermeiden Sie zum Schutz des Lackes das Anlehnen und Ablegen von Gegenständen am und auf dem Gerät. Die Außenteile der Wärmepumpe können mit einem feuchten Tuch und mit handelsüblichen Reinigern abgewischt werden. -
Seite 17: Reinigung Luftseite
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 8 Reinigung / Pflege Reinigung Luftseite Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperiode von Verunreinigun- gen (Blätter, Zweige usw.) zu reinigen. Dazu ist die Wärmepumpe an der Frontseite zu- erst unten und dann oben zu öffnen. -
Seite 18: Störungen / Fehlersuche
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 9 Störungen / Fehlersuche Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- frei arbeiten. Tritt dennoch einmal eine Störung auf, wird diese im Display des Wärmepumpenmanagers angezeigt. -
Seite 19: 10 Außerbetriebnahme / Entsorgung
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 10 Außerbetriebnahme / Entsorgung 10 Außerbetriebnahme / Entsorgung Bevor die Wärmepumpe ausgebaut wird, ist die Maschine spannungsfrei zu schalten und abzuschiebern. Umweltrelevante Anforderungen, in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängigen Normen, sind einzuhalten. -
Seite 20: 11 Geräteinformation
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 11 Geräteinformation 11 Geräteinformation Typ- und Verkaufsbezeichnung WWP L 11 A WWP L 16 A Bauform 2.1 Schutzart nach EN 60 529 für Kompaktgerät bzw. Heizteil IP 24 IP 24 2.2 Aufstellungsort... -
Seite 21: Anhang
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A Anhang Maßbilder ............................II Maßbild WWP L 11 A ....................II Maßbild WWP L 16 A ....................III Diagramme ............................IV Kennlinien WWP L 11 A..................IV Kennlinien WWP L 16 A................... V Stromlaufpläne ..........................VI... -
Seite 22: Maßbilder
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 1 Maßbilder Maßbilder Maßbild WWP L 11 A 452158.66.86 · 12/2010 · Rei... -
Seite 23: Maßbild Wwp L 16 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 1 Maßbilder Maßbild WWP L 16 A 452158.66.86 · 12/2010 · Rei... -
Seite 24: Diagramme
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 2 Diagramme Diagramme Kennlinien WWP L 11 A 452158.66.86 · 12/2010 · Rei... -
Seite 25: Kennlinien Wwp L 16 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 2 Diagramme Kennlinien WWP L 16 A 452158.66.86 · 12/2010 · Rei... -
Seite 26: Stromlaufpläne
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Stromlaufpläne Steuerung WWP L 11 A 452158.66.86 · 12/2010 · Rei... -
Seite 27: Last Wwp L 11 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Last WWP L 11 A 452158.66.86 · 12/2010 · Rei... -
Seite 28: Anschlussplan Wwp L 11 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Anschlussplan WWP L 11 A VIII 452158.66.86 · 12/2010 · Rei... -
Seite 29: Legende Wwp L 11 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Legende WWP L 11 A Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Ventilator Nozzle ring heater, ventilator Chauffage à couronne perforée ventilateur Pressostat Hochdruck... -
Seite 30: Steuerung Wwp L 16 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Steuerung WWP L 16 A 452158.66.86 · 12/2010 · Rei... -
Seite 31: Last Wwp L 16 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Last WWP L 16 A 452158.66.86 · 12/2010 · Rei... -
Seite 32: Anschlussplan Wwp L 16 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Anschlussplan WWP L 16 A 452158.66.86 · 12/2010 · Rei... -
Seite 33: Legende Wwp L 16 A
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 3 Stromlaufpläne Legende WWP L 16 A Pressostat Abtauende Defrost end controller Pressostat fin de dégivrage Düsenringheizung Ventilator Nozzle ring heater, ventilator Chauffage à couronne perforée ventilateur Pressostat Hochdruck... -
Seite 34: Hydraulische Prinzipschemen
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 4 Hydraulische Prinzipschemen Hydraulische Prinzipschemen Monoenergetische Anlage mit einem Heizkreis 452158.66.86 · 12/2010 · Rei... -
Seite 35: Monoenergetische Anlage Mit Zwei Heizkreisen Und Warmwasserbereitung
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 4 Hydraulische Prinzipschemen Monoenergetische Anlage mit zwei Heizkreisen und Warmwasserbereitung 452158.66.86 · 12/2010 · Rei... -
Seite 36: Bivalente Anlage Mit Zwei Heizkreisen Und Warmwasserbereitung
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 4 Hydraulische Prinzipschemen Bivalente Anlage mit zwei Heizkreisen und Warmwasserbereitung 452158.66.86 · 12/2010 · Rei... -
Seite 37: Legende / Legend / Légende
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 4 Hydraulische Prinzipschemen Legende / Legend / Légende Absperrventil Shut-off valve Vanne d’arrêt Sicherheitsventilkombination Safety valve combination Jeu de vannes de sécurité Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d’expansion... -
Seite 38: Konformitätserklärung
Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 5 Konformitätserklärung Konformitätserklärung XVIII 452158.66.86 · 12/2010 · Rei... - Seite 39 Montage- und Betriebsanleitung WWP L 11 A - WWP L 16 A 5 Konformitätserklärung 452158.66.86 · 12/2010 · Rei...
- Seite 40 83254401 · 12/2010 · Rei...
