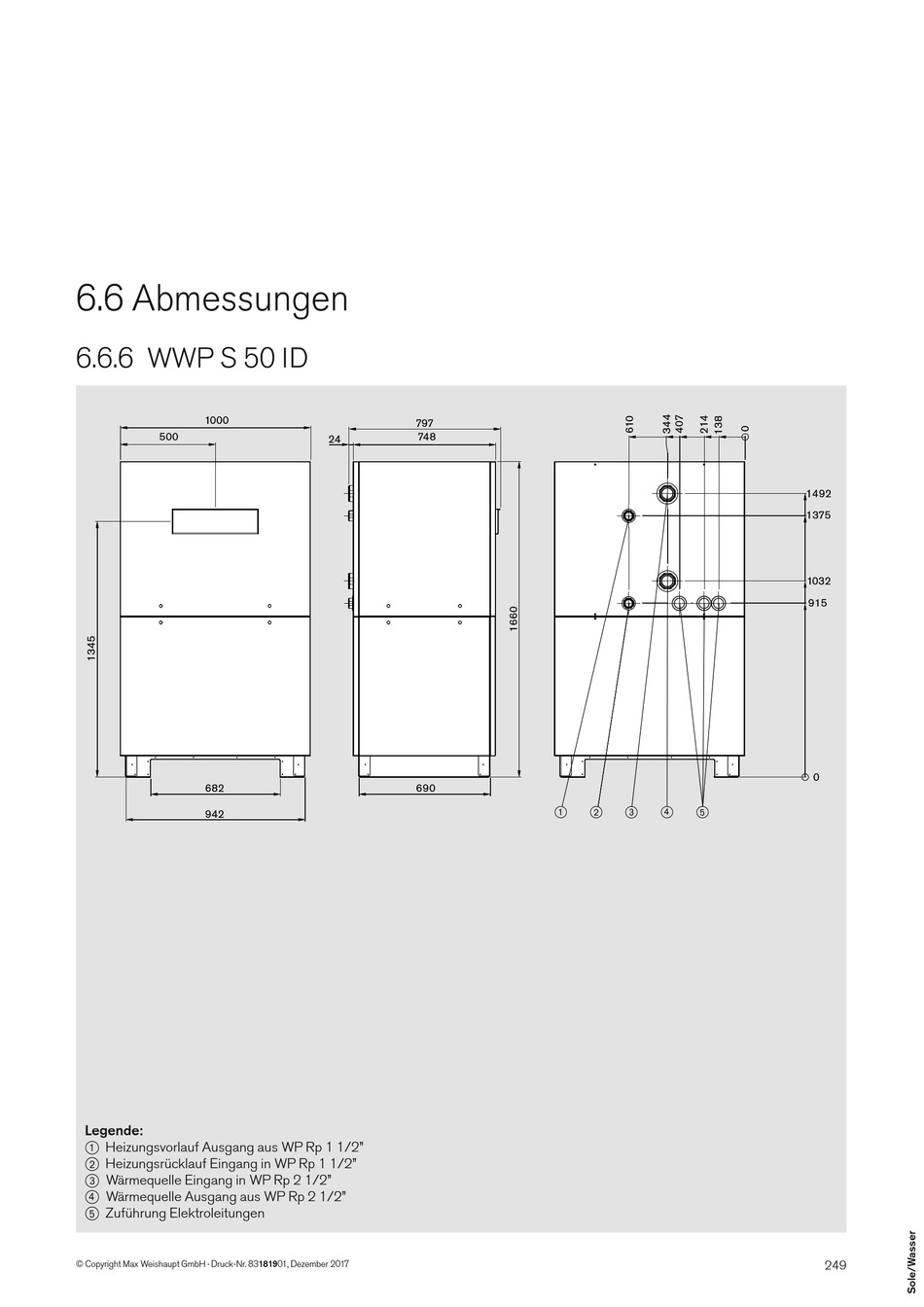

6.6 Abmessungen
6.6.6 WWP S 50 ID
1000
500
682
942
Legende:
1 Heizungsvorlauf Ausgang aus WP Rp 1 1/2"
2 Heizungsrücklauf Eingang in WP Rp 1 1/2"
3 Wärmequelle Eingang in WP Rp 2 1/2"
4 Wärmequelle Ausgang aus WP Rp 2 1/2"
5 Zuführung Elektroleitungen
© Copyright Max Weishaupt GmbH · Druck-Nr. 83181901, Dezember 2017
797
748
24
690
1 2 3 4 5
1492
1375
1032
915
0
