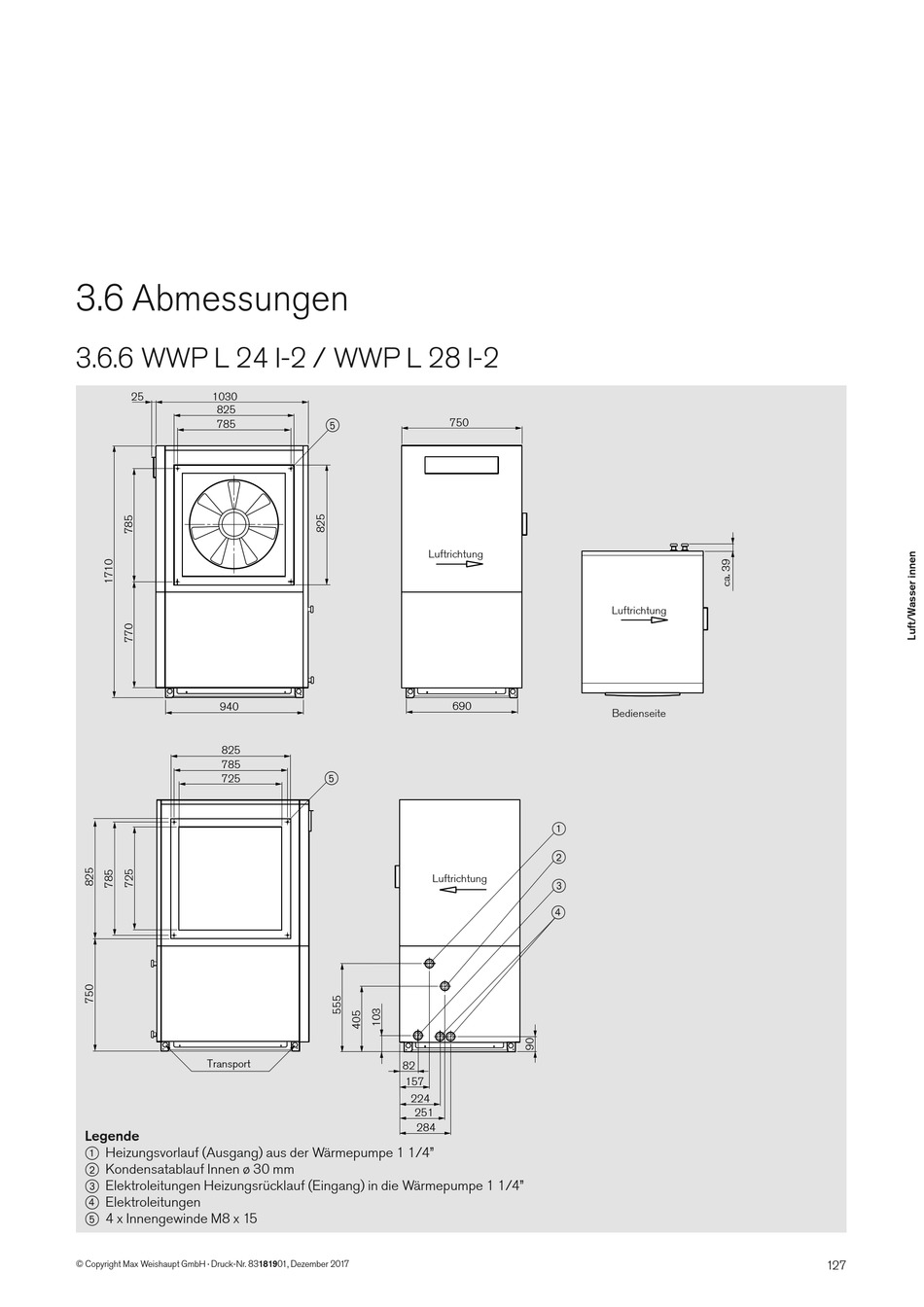

3.6 Abmessungen
3.6.6 WWP L 24 I-2 / WWP L 28 I-2
1030
25
825
785
940
825
785
725
Transport
Legende
1 Heizungsvorlauf (Ausgang) aus der Wärmepumpe 1 1/4"
2 Kondensatablauf Innen ø 30 mm
3 Elektroleitungen Heizungsrücklauf (Eingang) in die Wärmepumpe 1 1/4"
4 Elektroleitungen
5 4 x Innengewinde M8 x 15
© Copyright Max Weishaupt GmbH · Druck-Nr. 83181901, Dezember 2017
5 750
Luftrichtung
690
5
Luftrichtung
82
157
224
251
284
Luftrichtung
Bedienseite
1
2
3
4
