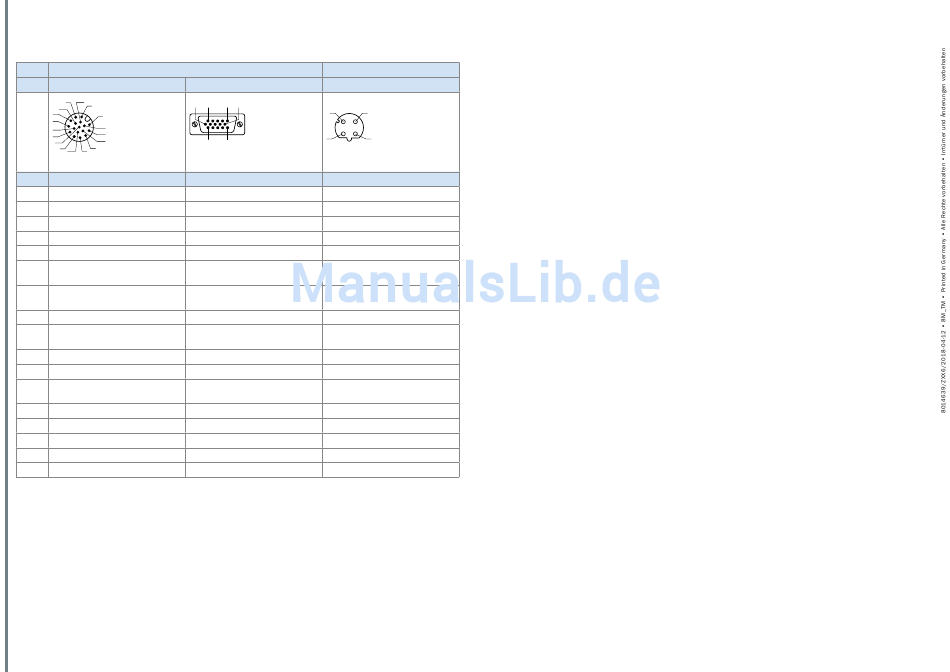

Übersicht Pinbelegung
Power / SerialData / CAN / IO
nicht für eCO-Variante eCO-Variante
3 12
2
6
13
4
1
5
11
14
10
6
16
17
9
7
15 8
Stecker, M12, 17-polig, A-codiert Stecker, D-Sub-HD, 15-polig
Pin signal signal
1 GND Versorgungsspannung U
2 Versorgungsspannung U rxD (rS-232), Aux
V
3 CAN L txD (rS-232), Aux
4 CAN H Sensor 2
5 tD+ (rS-422), Host GND
6 tD– (rS-422), Host rD+ (rS-422), Host
txD (rS-232), Host
7 txD (rS-232), Aux rD– (rS-422), Host
rxD (rS-232), Host
8 rxD (rS-232), Aux tD+ (rS-422), Host
9 SensGND tD– (rS-422), Host
txD (rS-232), Host
10 Sensor 1, Schalteingang CAN H
11 rD+ (rS-422), Host CAN L
12 rD– (rS-422), Host result 1, Schaltausgang
rxD (rS-232), Host
13 result 1, Schaltausgang result 2, Schaltausgang
14 result 2, Schaltausgang Sensor 1, Schalteingang
15 Sensor 2, Schalteingang SensGND
16 result 3, Schaltausgang –
17 result 4, Schaltausgang –
8014639/ZXX6/2018-04-12 • Irrtümer und Änderungen vorbehalten • SICK AG • Waldkirch • Germany • www.sick.com
ethernet
nicht für eCO-Variante
1 5 10
3 4
2 1
11 15
Dose, M12, 4-polig,, D-codiert
signal
tx+
V
rx+
tx–
rx–
–
–
–
–
–
–
–
–
–
–
–
–
–
