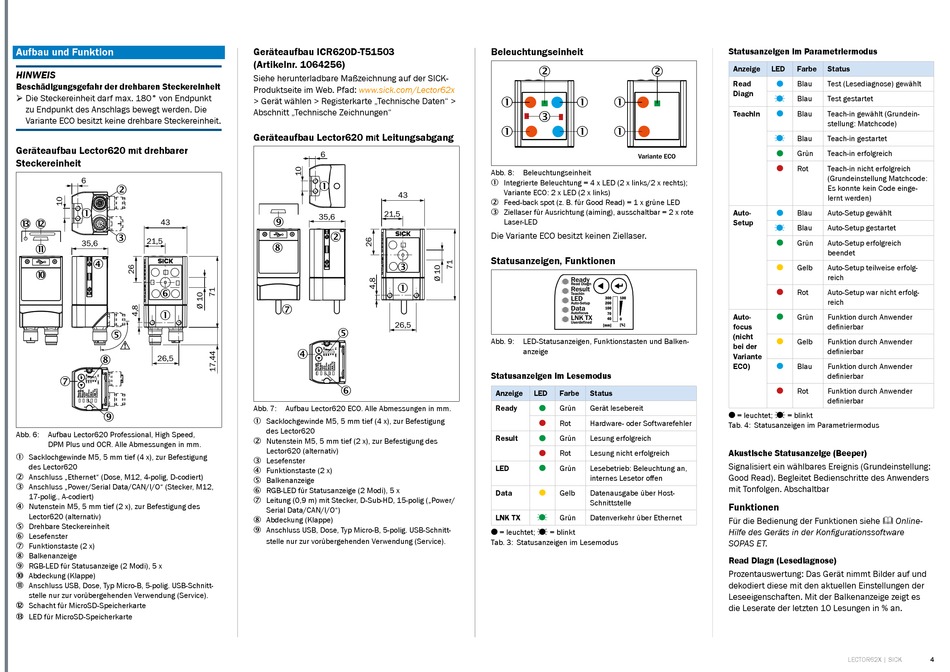

aufbau und Funktion
HINWEIS
Beschädigungsgefahr der drehbaren steckereinheit
¾ Die Steckereinheit darf max. 180° von endpunkt
¾
zu endpunkt des Anschlags bewegt werden. Die
Variante eCo besitzt keine drehbare Steckereinheit.
geräteaufbau lector620 m
t drehbarer
i
steckereinheit
6
2
1
43
â
á
21,5
35,6
à
4
ß
6
1
5
a
26,5
8
7
9
Abb. 6:
Aufbau Lector620 Professional, High Speed,
DPM Plus und oCr. Alle Abmessungen in mm.
1. Sacklochgewinde M5, 5 mm tief (4 x), zur Befestigung
des Lector620
2. Anschluss „ethernet" (Dose, M12, 4-polig, D-codiert)
3. Anschluss „Power/Serial Data/CAN/I/o" (Stecker, M12,
17-polig., A-codiert)
4. Nutenstein M5, 5 mm tief (2 x), zur Befestigung des
Lector620 (alternativ)
5. Drehbare Steckereinheit
6. Lesefenster
7. Funktionstaste (2 x)
8. Balkenanzeige
9. rGB-LeD für Statusanzeige (2 Modi), 5 x
ß Abdeckung (Klappe)
à Anschluss USB, Dose, typ Micro-B, 5-polig. USB-Schnitt-
stelle nur zur vorübergehenden Verwendung (Service).
á Schacht für MicroSD-Speicherkarte
â LeD für MicroSD-Speicherkarte
8014639/ZXX6/2018-04-12 • Irrtümer und Änderungen vorbehalten • SICK AG • Waldkirch • Germany • www.sick.com
geräteaufbau iCr620D-t51503
(artikelnr. 1064256)
Siehe herunterladbare Maßzeichnung auf der SICK-
Produktseite im Web. Pfad:
www.sick.com/Lector62x
> Gerät wählen > registerkarte „technische Daten" >
Abschnitt „technische Zeichnungen"
geräteaufbau lector620 m
t leitungsabgang
i
6
1
43
21,5
35,6
9
2
8
3
1
7
26,5
5
4
6
Abb. 7:
Aufbau Lector620 eCo. Alle Abmessungen in mm.
1. Sacklochgewinde M5, 5 mm tief (4 x), zur Befestigung
des Lector620
2. Nutenstein M5, 5 mm tief (2 x), zur Befestigung des
Lector620 (alternativ)
3. Lesefenster
4. Funktionstaste (2 x)
5. Balkenanzeige
6. rGB-LeD für Statusanzeige (2 Modi), 5 x
7. Leitung (0,9 m) mit Stecker, D-Sub-HD, 15-polig („Power/
Serial Data/CAN/I/o")
8. Abdeckung (Klappe)
9. Anschluss USB, Dose, typ Micro-B, 5-polig. USB-Schnitt-
stelle nur zur vorübergehenden Verwendung (Service).
Beleuchtungseinheit
2
2
1
1
1
3
1
1
1
Variante ECO
Abb. 8:
Beleuchtungseinheit
1. Integrierte Beleuchtung = 4 x LeD (2 x links/2 x rechts);
Variante eCo: 2 x LeD (2 x links)
2. Feed-back spot (z. B. für Good read) = 1 x grüne LeD
3. Ziellaser für Ausrichtung (aiming), ausschaltbar = 2 x rote
Laser-LeD
Die Variante eCo besitzt keinen Ziellaser.
statusanzeigen, Funktionen
Ready
O
Read Diagn
Result
O
TeachIn
300
100
LED
O
200
Auto-Setup
Data
100
O
70
Autofocus
LNK TX
40
0
O
Userdefined
[mm]
[%]
Abb. 9:
LeD-Statusanzeigen, Funktionstasten und Balken-
anzeige
statusanzeigen im lesemodus
anzeige
leD
Farbe
status
ready
Grün
Gerät lesebereit
O
rot
Hardware- oder Softwarefehler
O
result
Grün
Lesung erfolgreich
O
rot
Lesung nicht erfolgreich
O
leD
Grün
Lesebetrieb: Beleuchtung an,
O
internes Lesetor offen
Data
Gelb
Datenausgabe über Host-
O
Schnittstelle
lnK tX
Grün
Datenverkehr über ethernet
Ö
O = leuchtet; Ö = blinkt
tab. 3: Statusanzeigen im Lesemodus
Statusanzeigen im Parametriermodus
anzeige
leD
Farbe
status
Blau
test (Lesediagnose) gewählt
read
O
Diagn
Blau
test gestartet
Ö
teachin
Blau
teach-in gewählt (Grundein-
O
stellung: Matchcode)
Blau
teach-in gestartet
Ö
Grün
teach-in erfolgreich
O
rot
teach-in nicht erfolgreich
O
(Grundeinstellung Matchcode:
es konnte kein Code einge-
lernt werden)
auto-
Blau
Auto-Setup gewählt
O
setup
Blau
Auto-Setup gestartet
Ö
Grün
Auto-Setup erfolgreich
O
beendet
Gelb
Auto-Setup teilweise erfolg-
O
reich
rot
Auto-Setup war nicht erfolg-
O
reich
auto-
Grün
Funktion durch Anwender
O
focus
definierbar
(nicht
Gelb
Funktion durch Anwender
O
bei der
definierbar
Variante
eCO)
Blau
Funktion durch Anwender
O
definierbar
rot
Funktion durch Anwender
O
definierbar
O = leuchtet; Ö = blinkt
tab. 4: Statusanzeigen im Parametriermodus
akustische statusanzeige (Beeper)
Signalisiert ein wählbares ereignis (Grundeinstellung:
Good read). Begleitet Bedienschritte des Anwenders
mit tonfolgen. Abschaltbar
Funktionen
Für die Bedienung der Funktionen siehe & Online-
Hilfe des Geräts in der Konfigurationssoftware
SOPAS ET.
read Diagn (lesediagnose)
Prozentauswertung: Das Gerät nimmt Bilder auf und
dekodiert diese mit den aktuellen einstellungen der
Leseeigenschaften. Mit der Balkenanzeige zeigt es
die Leserate der letzten 10 Lesungen in % an.
