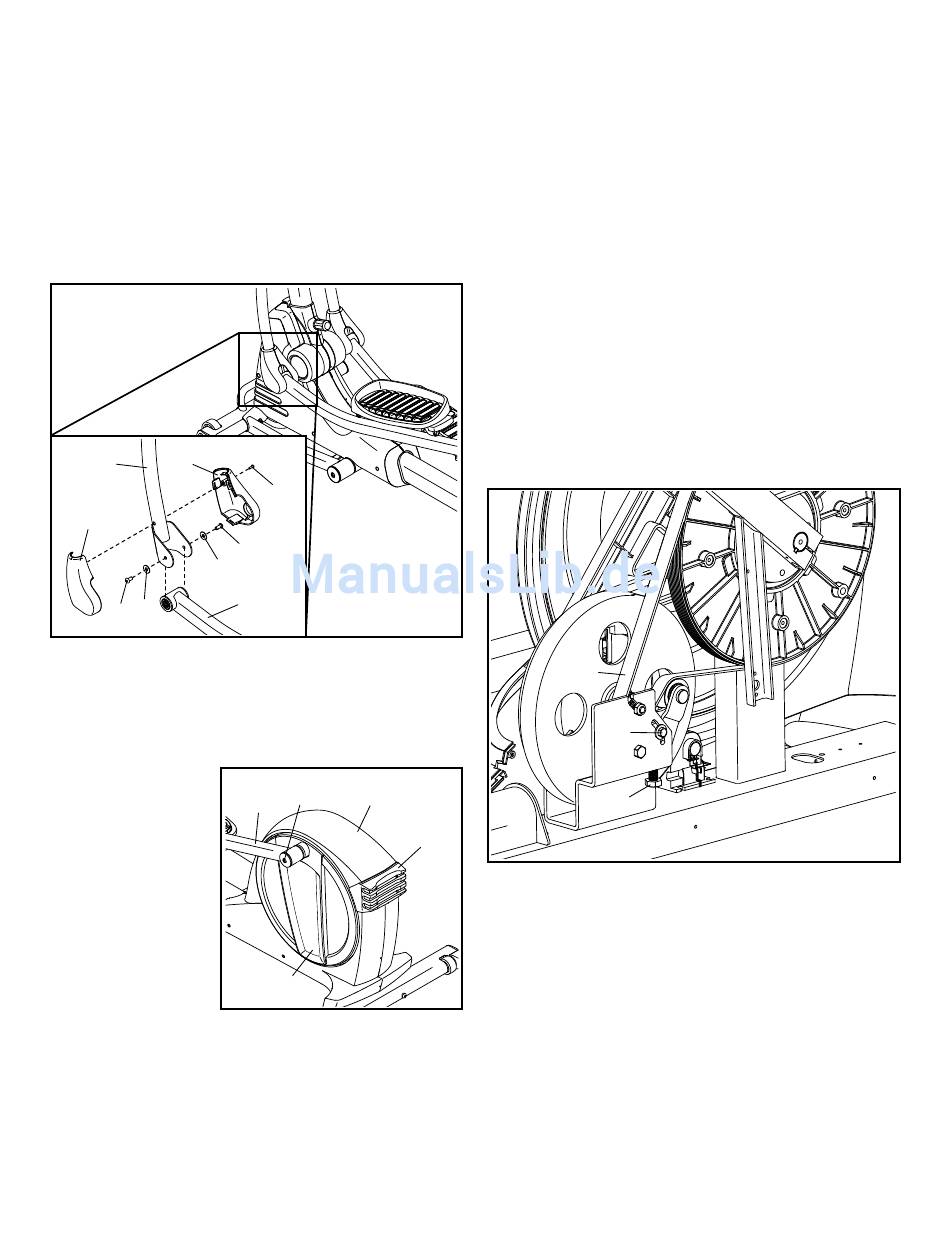

DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist,
dann müssen Sie möglicherweise den Antriebsriemen
einstellen. Zum Einstellen des Antriebsriemens drü-
cken Sie zuerst den Netzschalter in die Stellung Off
(aus) und ziehen Sie das Netzkabel heraus.
Als Nächstes entfernen Sie die gezeigte M4 x 16mm
Schraube (61), die linke innere Schenkelabdeckung
(39) und die linke äußere Schenkelabdeckung (92).
39
101
92
33
33
76
Dann entfernen Sie die zwei M8 x 16mm Sechskant-
schrauben (76) und die zwei M8 Unterlegscheiben
(33) vom linken Pendelschenkel (101) und vom linken
Pedalarm (14).
Dann entfer-
nen Sie die
M8 x 14mm
Ansatzschraube
(81) vom lin-
ken Pedalarm
(14). Entfernen
Sie den linken
Pedalarm vom
Ellipsentrainer.
61
76
14
81
37
14
36
Siehe die untere Abbildung links. Entfernen Sie
die vier M4 x 16mm Schrauben (nicht abgebildet)
vom großen Lagerungsfuß (27) und entfernen Sie
dann den großen Lagerungsfuß. Entfernen Sie
die zwei M4 x 16mm Schrauben (nicht abgebildet)
vom oberen Schutz (37) und verwenden Sie einen
Flachschlitzschraubenzieher, um den oberen Schutz
vom Ellipsentrainer nach oben zu hebeln. Dann hebeln
Sie die linke Pedalscheibe (36) vom Ellipsentrainer.
Siehe EXPLOSIONSZEICHNUNG C auf Seite 31.
Identifizieren Sie den linken und den rechten Schutz
(44, 45). Entfernen Sie alle M4 x 16mm Schrauben
(61) und 3/16" x 1 1/2" Schrauben (64) vom linken
und rechten Schutz. Notieren Sie sich, welche
Schraubengröße Sie von welchem Loch entfernen.
Dann entfernen Sie vorsichtig den linken Schutz.
Als Nächstes lockern Sie die Spannrollenschraube
(97). Ziehen Sie die Spannrollen-Einstellschraube (72)
an, bis der Antriebsriemen (46) straff ist. Dann ziehen
Sie die Spannrollenschraube wieder fest.
46
27
Wenn Sie fertig sind, befestigen Sie wieder die
Teile, die Sie entfernt haben. Dann stecken Sie das
Netzkabel ein.
