Einstellen Des Kippschutzes; Schutzpolster (Option) - Otto Bock Invader 480S26 Gebrauchsanweisung

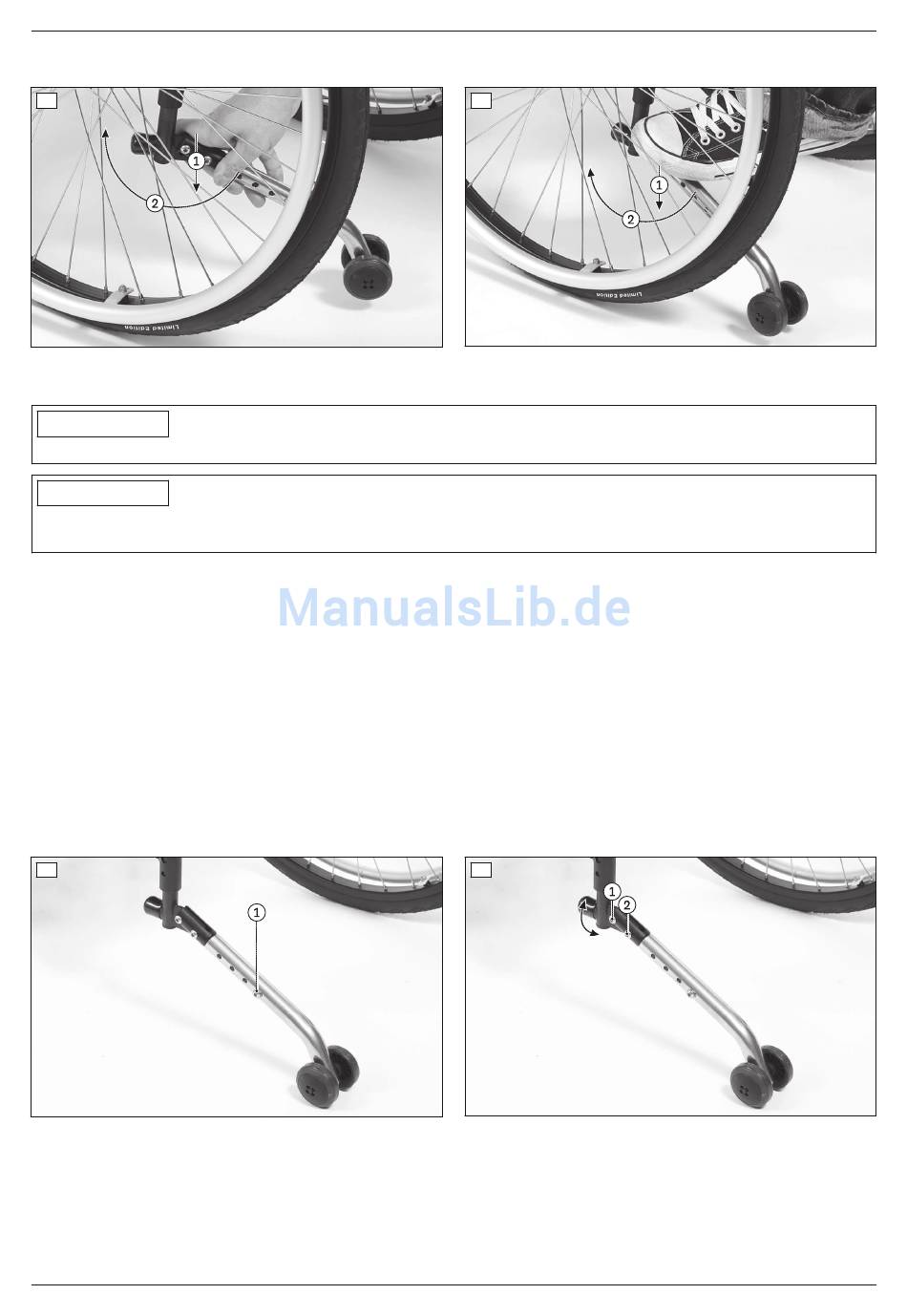

2) Den Kippschutz um 180° nach vorn schwenken und loslassen (siehe Abb. 46, Pos. 1; siehe Abb. 47, Pos. 1).
46

7.13.2 Einstellen des Kippschutzes

INFORMATION
Die nachfolgend beschriebenen Montagearbeiten dürfen nur von Fachpersonal durchgeführt werden.
INFORMATION
Um die richtige Einstellung des Kippschutzes zu erreichen, müssen die Handlungsschritte der Längen- und Win­
kelverstellung miteinander kombiniert werden.
Länge des Schwenkarms verstellen
1) Die Innensechskantschraube am Schwenkarm entfernen (siehe Abb. 48, Pos. 1).
2) Den Schwenkarm in der Länge einstellen.
3) Den Schwenkarm festschrauben. Dabei muss der äußere Rand der Kippschutzrolle über den größten Durch­
messer der Antriebsräder hinausragen (siehe Abb. 43).
Winkel des Schwenkarms verstellen
1) Die Innensechskantschraube zwischen Kippschutzrohr und Winkelverstellung entfernen (siehe Abb. 49,
Pos. 1).
2) Die 2. Innensechskantschraube an der Winkelverstellung lösen (siehe Abb. 49, Pos. 2).
3) Den Winkel des Schwenkarms einstellen.
4) Den Schwenkarm festschrauben. Dabei darf der Abstand Kippschutzrollen – Boden max. 50 mm betragen
(siehe Abb. 43).
48

7.14 Schutzpolster (Option)

Zum Schutz der Benutzer können einige Teile des Rollstuhls mit Schutzpolstern ausgestattet sein:
• Rückenbügelpolster (siehe Abb. 50)
• Rahmenpolster (siehe Abb. 51)
• Kippschutzpolster (siehe Abb. 52)
Invader 480S26=10000_K
