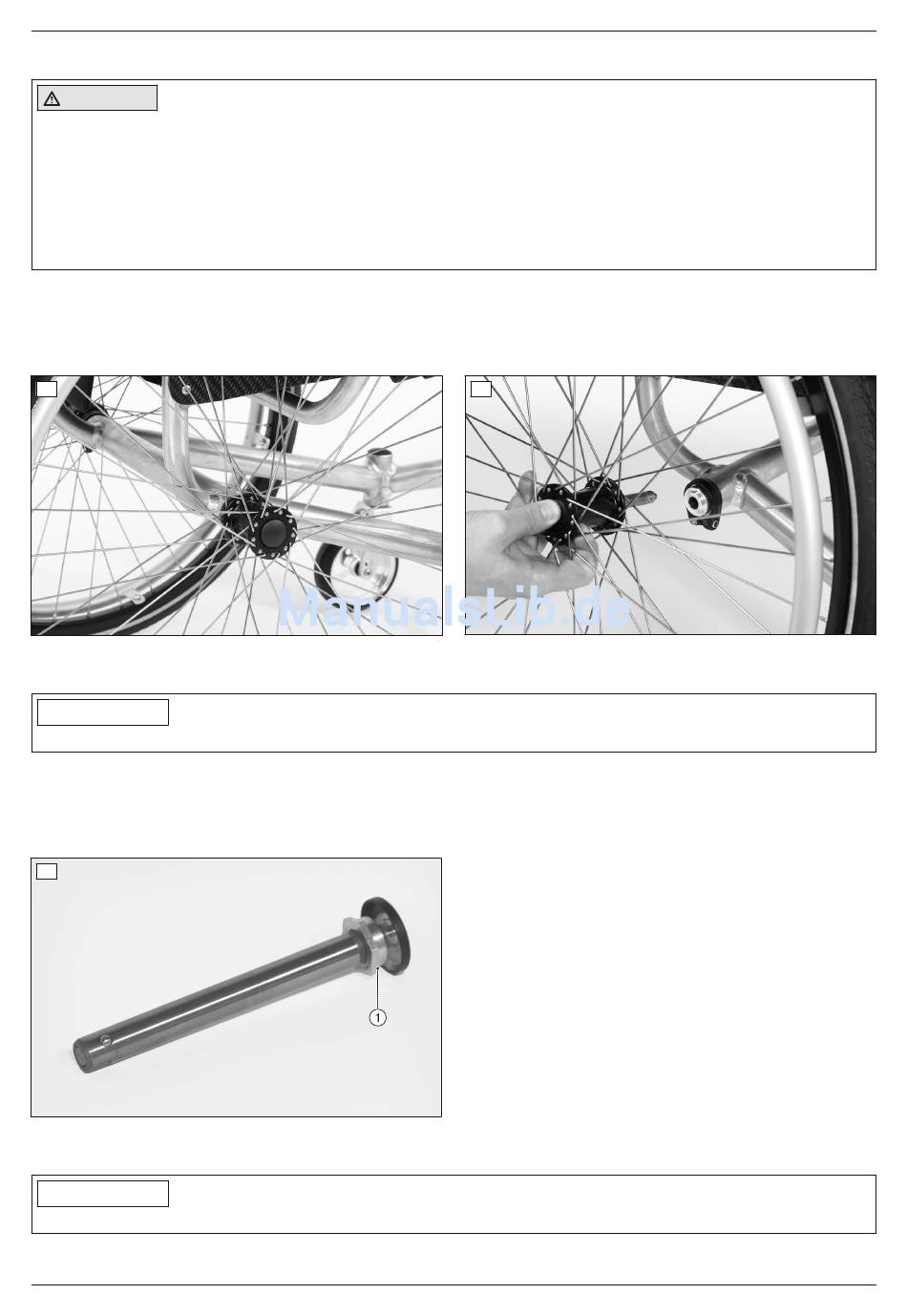

7.10.1 Abnehmen/Aufsetzen der Antriebsräder
VORSICHT
Fehler beim Abnehmen/Aufsetzen der Räder
Umkippen, Sturz durch Montagefehler
► Bei einem Radwechsel darf der Benutzer nicht im Rollstuhl sitzen.
► Stellen Sie den Rollstuhl bei einem Radwechsel auf festen Untergrund.
► Sichern Sie den Rollstuhl beim Radwechsel gegen Umkippen und Wegrollen.
► Sollte das Antriebsrad nicht sicher verriegeln oder hat das Antriebsrad zu viel seitliches Spiel, wenden Sie
sich umgehend an das Fachpersonal.
1) Mit den Fingern in die Speichen nahe der Nabe fassen.
2) Den Druckknopf der Steckachse mit dem Daumen eindrücken.
3) Das Antriebsrad abnehmen/einsetzen. Die Steckachsen dürfen sich nach Loslassen des Druckknopfs nicht
entnehmen lassen.
24

7.10.2 Einstellen der Steckachse

INFORMATION
Die nachfolgend beschriebenen Montagearbeiten dürfen nur von Fachpersonal durchgeführt werden.
Die Steckachse soll so eingestellt sein, dass sie richtig einrastet und das Rad auf der Achse kein Spiel hat.
1) Die Steckachse an der Spitze mit einem Schraubenschlüssel festhalten.
2) Das Spiel durch Hinein- oder Herausdrehen der Mutter am Kopf der Steckachse einstellen (siehe Abb. 26,
Pos. 1).
26

7.10.3 Einstellen der Greifreifen

INFORMATION
Die nachfolgend beschriebenen Montagearbeiten dürfen nur von Fachpersonal durchgeführt werden.
