Einleitung
Sensor-Ausbau
Für den Sensorausbau stecken Sie das Installations-/Ausbauwerkzeug des Sensors in die Sicherungsmutter und lösen diese durch
Drehen gegen den Uhrzeigersinn. Lösen Sie die Sicherungsmutter vollständig von der Schottverschraubung, ziehen Sie den Sensor
gerade aus dem Anschluss und legen Sie ihn auf eine saubere Oberfläche.
HINWEIS:
Verwenden Sie einen Anschlussstopfen, falls Sie an den freiliegenden Anschluss keinen Sensor anschließen. Der
Kontakt mit Wasser kann zu Schäden oder Korrosion an den Anschlüssen der Schottverschraubung führen, für
die kein Gewährleistungsanspruch besteht.
Anschlussstopfen
1
*Farbliche Darstellung für Referenzzwecke
Schützen Sie die Anschlüsse der Schottverschraubung vor Beschädigungen, indem Sie einen Anschlussstopfen verwenden, wenn kein
Sensor installiert ist. Anschlussstopfen und eine Tube O-Ring-Schmiermittel gehören zum Lieferumfang jedes ProDSS-Kabel-Wartungssets.
Im Abschnitt „Zubehör" finden Sie Informationen hinsichtlich der Bestellung weiterer Wartungssets
HINWEIS:
Die Schottverschraubung wird bei der Auslieferung mit Versand-Staubabdeckungen versehen (nicht kompatibel
mit dem Werkzeug für die Installation-/Ausbau des Sensors), die nicht mit einem O-Ring ausgestattet sind und
vor dem Feldeinsatz durch einen Anschlussstopfen ersetzt werden müssen.
HINWEIS:
Tauchen Sie die Schottverschraubung nicht unter, falls nicht alle verfügbaren Anschlüsse mit einem Sensor oder
Anschlusstopfen versehen sind.
Installation
1.
Tragen Sie eine dünne Schicht Krytox Schmiermittel für O-Ringe auf die O-Ringe des Anschlussstopfens auf.
2.
Entfernen Sie jegliches überschüssiges Schmiermittel mit einem flusenfreien Reinigungstuch vom O-Ring und
Anschlussstopfen.
3.
Stecken Sie den Stopfen dann in den leeren Anschluss und drücken Sie ihn fest hinein.
4.
Drehen Sie den Anschlussstopfen dann mit den Fingern im Uhrzeigersinn ein. Verwenden Sie gegebenenfalls das
Installationswerkzeug für den Sensor, um den festen Sitz des Stopfens zu gewährleisten.
HINWEIS:
Bei einem richtig eingebauten Anschlussstopfen sind die O-Ringe nicht sichtbar.
HINWEIS:
Ziehen Sie den Anschlussstopfen nicht zu fest an. Überdrehen kann zu Schäden am Anschlussstopfen oder der
Schottverschraubung führen, für die kein Gewährleistungsanspruch besteht.
10
1

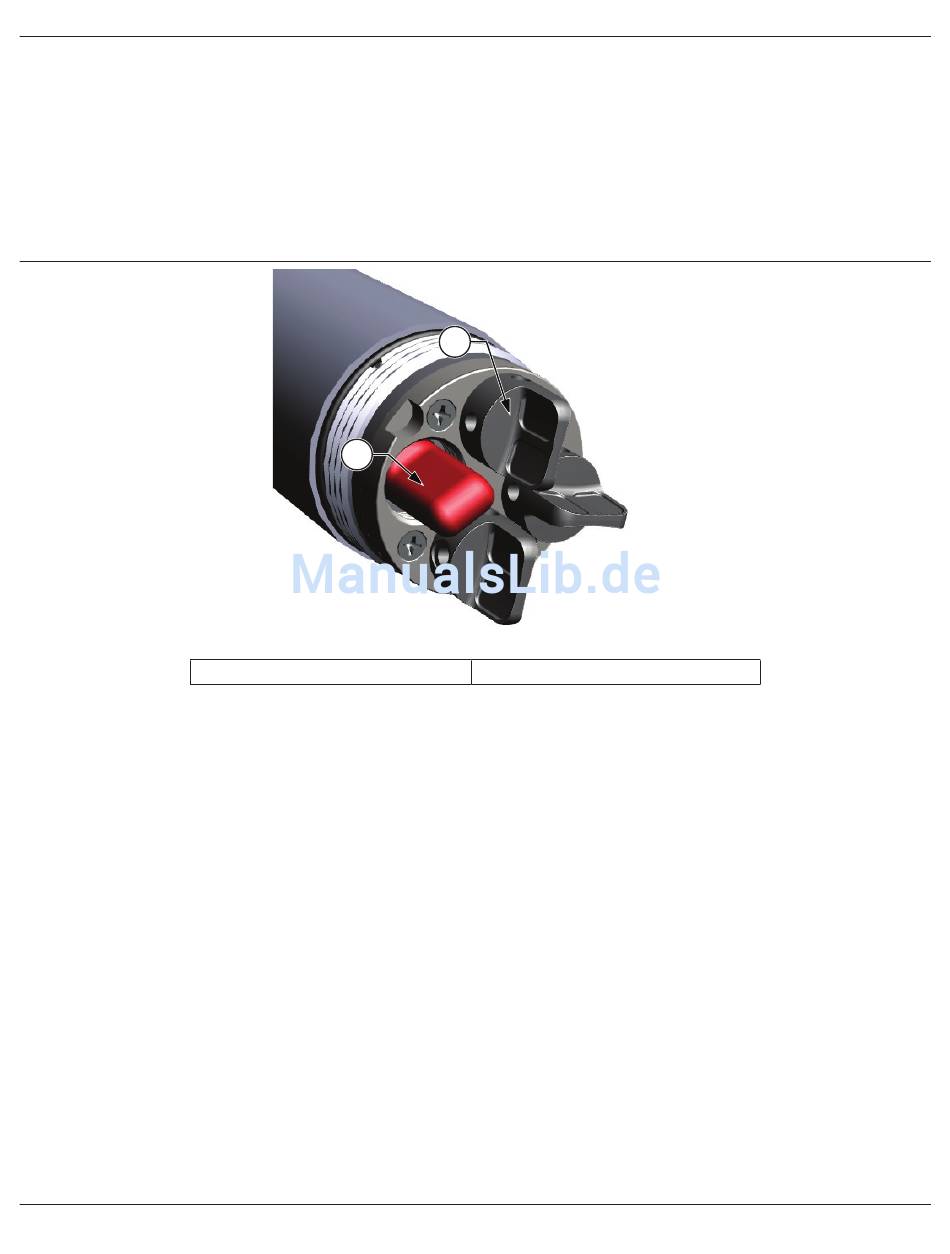

Abbildung 5
Versand-Staubabdeckung
2
Anschlussstopfen
2 Anschlussstopfen
(Bestellung auf Seite
73).
