4. Lesen Sie den Messwert im Display ab.
Während der Widerstandsmessung, können Sie über die Funktionstasten F1 bis F4 folgende
Einstellungen vornehmen:
-
F1: Wechseln zum Diodentest
-
F2: Relativwertmodus aktivieren
-
F3: Messbereich erhöhen
-
F4: Messbereich verringern
Hinweise:
-
Bei der Messung von sehr niedrigen Widerständen, fließt der Widerstand der Messleitungen (ca.
0,1 – 0,2 Ω) mit in die Messung ein, und erzeugt somit einen Fehler. Um dieses zu vermeiden,
schließen Sie vor der Messung die Messleitungen kurz,
Relativwertmodus.
Bei sehr hohen Widerständen (> 1 MΩ) und sehr niedrigen Widerständen (< 40 Ω) kann es einige
-
Sekunden dauern, bis ein stabiler Messwert angezeigt wird.
Die Anzeige „OL" im Display bedeutet, dass der Messkreis nicht geschlossen ist.
-
-
Bitte entfernen Sie alle Messleitungen von dem Prüfobjekt und von dem Messgerät wenn die
Messung beendet ist.
5.3.4
Diodentest
Warnung: Um mögliche Schäden am Messgerät und an dem Testobjekt zu vermeiden,
schalten Sie das Testobjekt vor der Messung spannungsfrei, und entladen Sie alle
Kapazitäten und Spulen.
Nutzen Sie den Diodentest um Dioden, Transistoren oder andere Halbleiter zu überprüfen. Während dem
Diodentest lässt das Messgerät einen Strom durch den Halbleiter fließen, und misst die abfallende
Spannung. Halbleiter aus Silizium erzeugen einen Spannungsabfall von etwa 0,5 – 0,8 V.

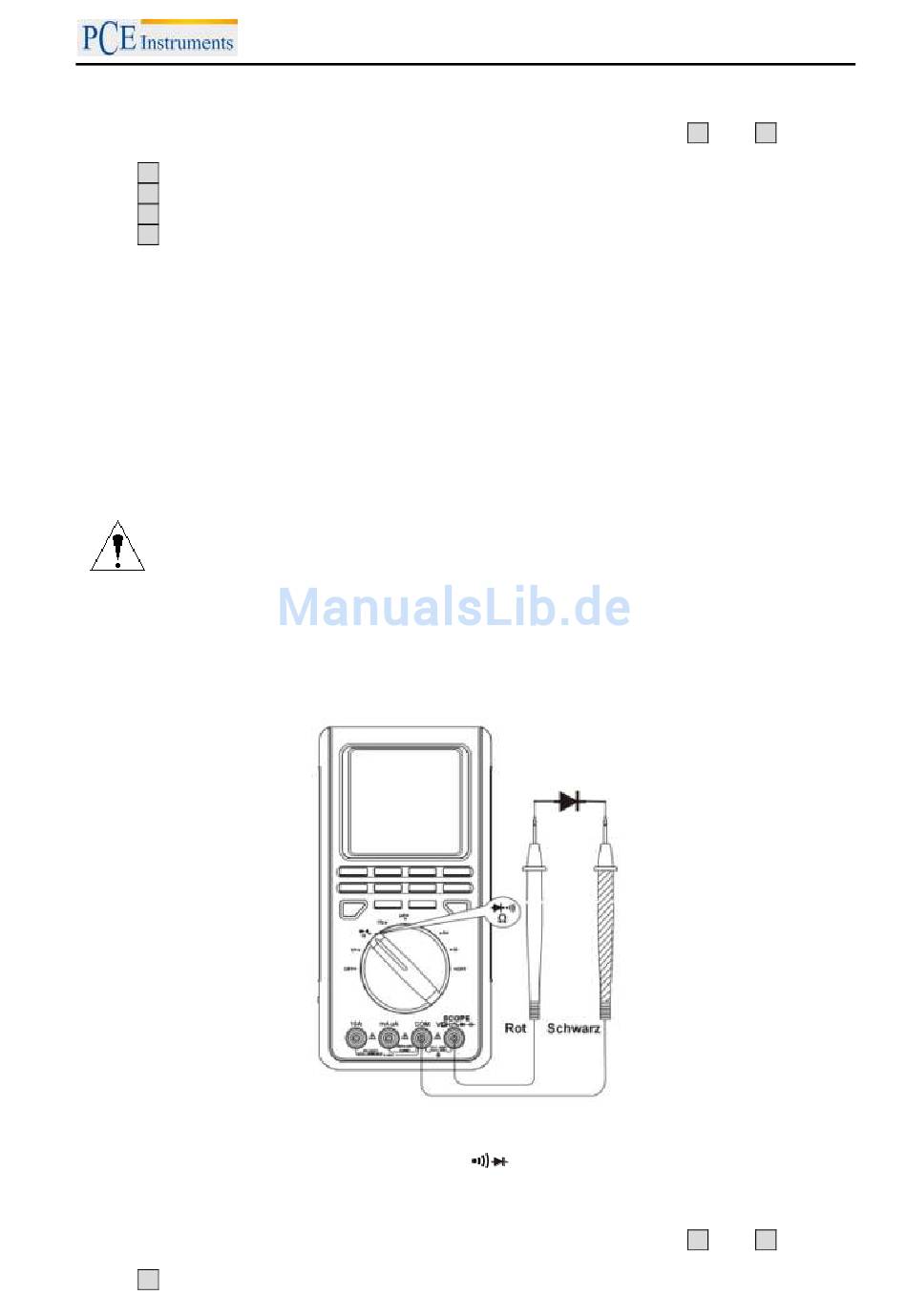

Um einen Diodentest durchzuführen, schließen Sie das Multimeter wie folgt an:
1. Schließen Sie die rote Messleitung an den Anschluss Ω an, und die Schwarze Messleitung an den
Anschluss COM.
2. Stellen Sie den Drehschalter auf die Stellung Ω
3. Verbinden Sie die Messleitungen mit den jeweiligen Messpunkten.
4. Lesen Sie den Messwert im Display ab.
Während der Widerstandsmessung, können Sie über die Funktionstasten F1 bis F2 folgende
Einstellungen vornehmen:
-
F1: Wechseln zum Durchgangstest
BETRIEBSANLEITUNG
.
17
und aktivieren Sie den
