3.7

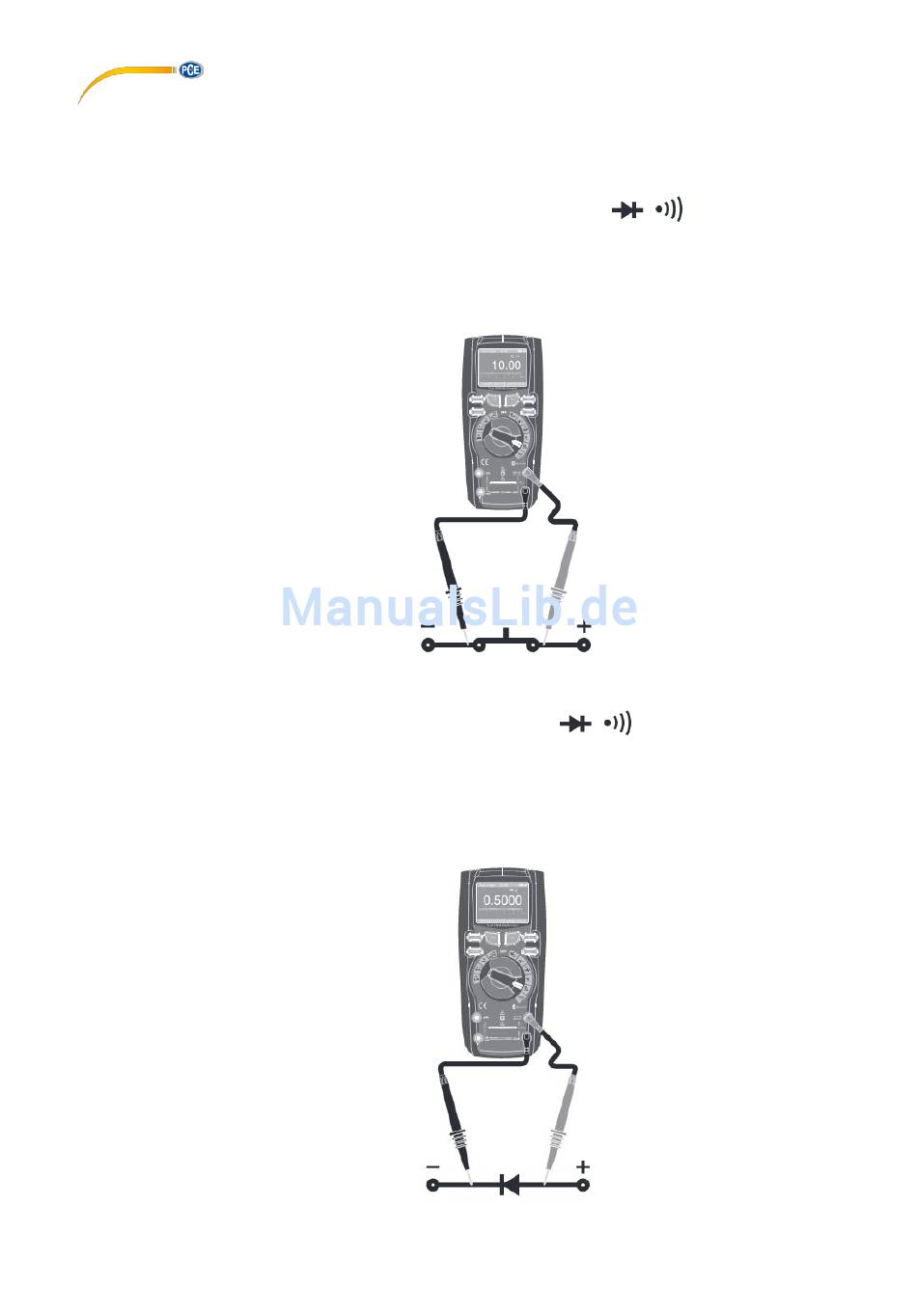

Durchgangsprüfung
Warnung: Um einen elektrischen Schock zu vermeiden muss das zu prüfende Messgerät vom
Strom getrennt und die Kondensatoren entladen werden, bevor eine Kontinuitätsprüfung
durchgeführt werden.
Stellen Sie den Funktionsschalter auf die grüne Ω CAP
1.
2.
Drücken Sie auf die Mode-Taste. Schalten Sie zu Kontinuität.
3.
Stecken Sie den schwarzen Stecker in die negative COM-Buchse. Stecken Sie den
roten Stecker in die positive Buchse.
4.
Ist der Widerstand geringer ist als ca. 25Ω, wird der akustische Signalton ertönen.
Wenn es sich um eine offene Schaltung handelt, zeigt das Display „OL" an.
3.8
Diodenprüfung / Diodentest
Stellen Sie den Funktionsschalter auf die Ω CAP
1.
2.
Drücken Sie die Mode-Taste und schalten Sie zu Diode.
3.
Stecken Sie den schwarzen Stecker in die negative COM-Buchse. Stecken Sie den
roten Stecker in die positive V-Buchse.
4.
Die Durchlassspannung wird typischerweise mit 0.400 bis 3.200 V angezeigt. Die
Sperrspannung wird mit „OL" angezeigt. Kurzgeschlossene Geräte zeigen etwa 0 V
an und ein offener Kreislauf wird durch „OL" bei beiden Polaritäten angezeigt.
