6.10 Frequenz

Stecken Sie den schwarzen Stecker an die COM-Buchse (5) und den roten Stecker an die
V/Hz%/Ω/CAP/°C-Buchse (4).
Drehen Sie den Funktionsdrehschalter (3) auf die „Hz/%"-Position
Verbinden Sie die Prüfleitungen mit dem zu testenden Objekt.
Lesen Sie den Wert vom Display ab.
Das Messgerät verschiebt entsprechend des Messwertes den Dezimalpunkt und zeigt die Symbole Hz,
kHz oder MHz an.

6.11 Widerstand

Stecken Sie den schwarzen Stecker an die COM-Buchse (5) und den roten Stecker an die
V/Hz%/Ω/CAP/°C-Buchse (4).
Drehen Sie den Funktionsdrehschalter (3) auf die „
Im Display erscheint „OL" und „MΩ"
Verbinden Sie die Prüfleitungen mit dem zu testenden Objekt.
Lesen Sie den Wert vom Display ab.

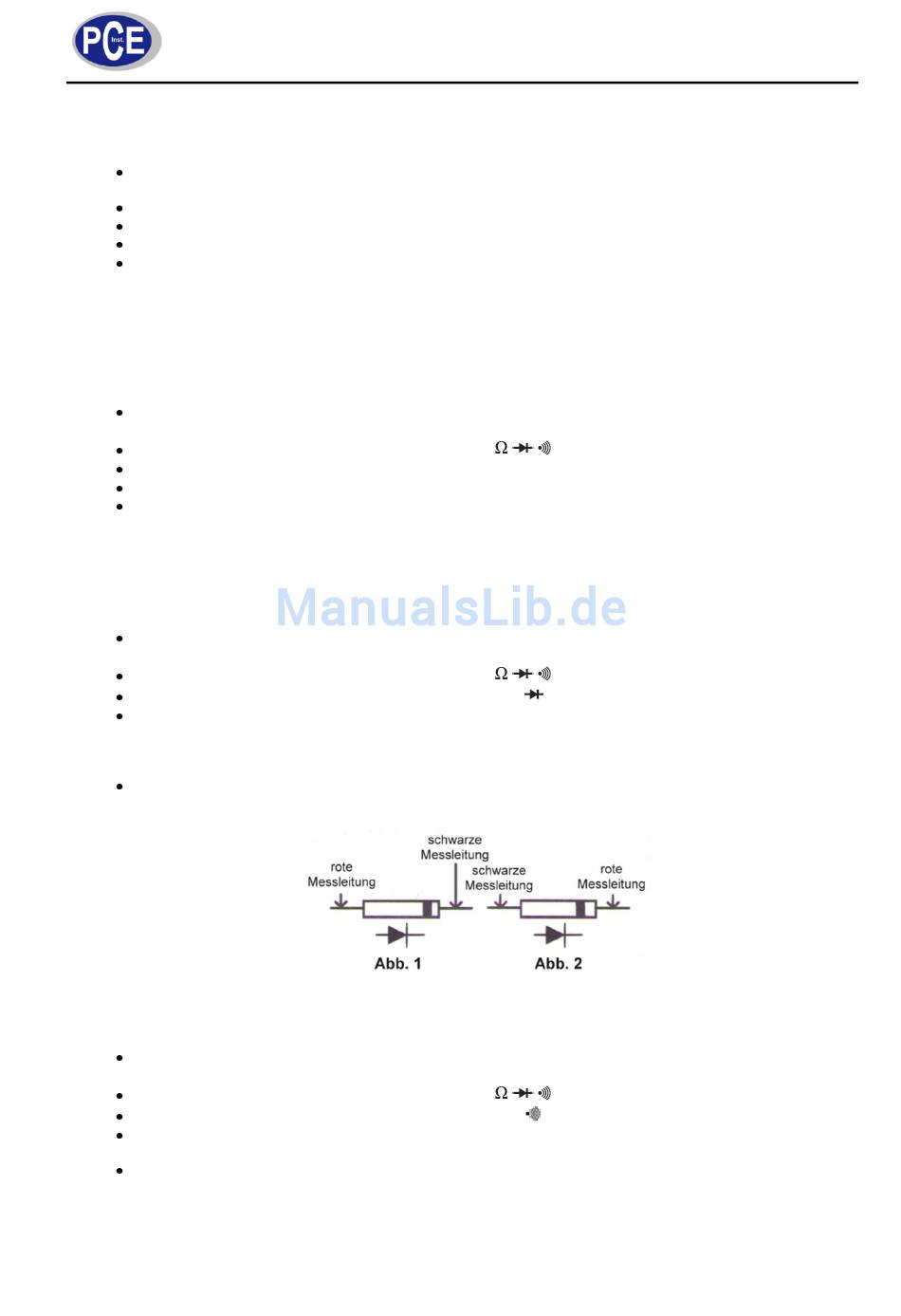

6.12 Diodentest

Stecken Sie den schwarzen Stecker an die COM-Buchse (5) und den roten Stecker an die
V/Hz%/Ω/CAP/°C-Buchse (4).
Drehen Sie den Funktionsdrehschalter (3) auf die „
Drücken Sie so oft die Mode-Taste (13) bis Im Display „
Bringen Sie die Spitzen der Messleitung an die Diode an. In Durchgangsrichtung wird bei einer nicht
defekten Diode die vorwärtsgerichtete Diodenspannung zwischen 0,4 Volt und 0,7 Volt angezeigt (Abb.
1). Bei einem Kurzschluss wird ein Wert nahe „0" angezeigt, bei einer offenen Schaltung wird „OL"
angezeigt.
In der Sperrichtung (Abb. 2) erscheint bei einer „guten" Diode „OL" im Display. Bei einer defekten Diode
wird ein Wert von „0" angezeigt. Bei einer Diodenprüfung sollten immer beide Prüfrichtungen
durchgeführt werden.

6.13 Durchgangstest

Stecken Sie den schwarzen Stecker an die COM-Buchse (5) und den roten Stecker an die
V/Hz%/Ω/CAP/°C-Buchse (4).
Drehen Sie den Funktionsdrehschalter (3) auf die „
Drücken Sie so oft die Mode-Taste (13) bis Im Display „
Bringen Sie die Spitzen der Messleitung an der zu messenden Stelle an. Es wird empfohlen den
restlichen Stromkreislauf abzuklemmen damit dieser das Messergebnis nicht verfälscht.
Wenn der Widerstand <50 Ω ist, ertönt ein Summer. Wenn der Schaltkreis geöffnet ist erscheint „OL" im
Display.
BETRIEBSANLEITUNG
11
"-Position.
"-Position.
" und „V" erscheint.
"-Position.
" und „Ω" erscheint.
