Bedienungsanleitung

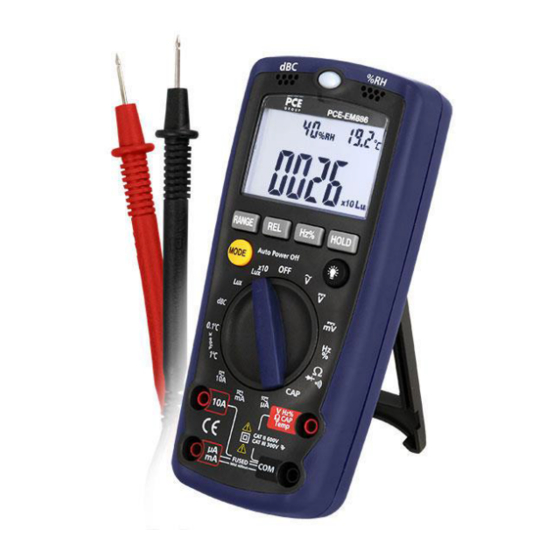

Feuchtigkeitsmessgerät PCE-EM 886
Multimeter
Schallpegelmeter
Luxmeter
Feuchtemessgerät
Thermometer
Version 1.1
04.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments pce-em 886

Inhaltszusammenfassung für PCE Instruments pce-em 886

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Feuchtigkeitsmessgerät PCE-EM 886 Multimeter Schallpegelmeter Luxmeter Feuchtemessgerät Thermometer Version 1.1 04.10.2011...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Sicherheit ........................3 Warnsymbole ..........................3 Warnhinweise ........................... 4 Display ........................5 Ausstattung ....................... 5 Spezifikationen ......................6 Schallpegel ..........................6 Licht ............................6 Temperatur / Luftfeuchte ......................6 Multimeter ..........................7 Allgemein ..........................7 Bedienung .........................

  • Seite 3: Einleitung

    BETRIEBSANLEITUNG Einleitung Das 5 in 1 Messgerät ist für die orientierende Messung konzipiert. Es deckt alle benötigten Messparameter von Widerstand, Kapazitäten, Frequenzen, Strom, Spannung, Temperatur (intern und extern über K-Typ- Anschluss), akustischer Durchgangsprüfung, Transistortest, Schallpegel und Lichtmessung ab. Zudem verfügt es über eine Auto Range und Data-Hold Funktion und ein großes beleuchtetes Display.

  • Seite 4: Warnhinweise

    BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

  • Seite 5: Display

    BETRIEBSANLEITUNG Display Feuchte- und Temperatursensor (Sensor innenliegend) LCD Display, 3 4/5 Digit Funktionsdrehschalter V / Hz% / Ω / CAP / °C Eingangsbuchse COM Eingangsbuchse µA / mA Eingangsbuchse 10 A Eingangsbuchse Mikrophon Lichtsensor, Silikon-Photodiode Hz / % Taste Hold-Taste, „friert“ den Messwert im Display ein. Beleuchtungs-Taste, schaltet die Hintergrundbeleuchtung EIN und AUS Mode-Taste, hiermit wählen Sie AC oder DC Messung bei A, mA, µA, -Bereich...

  • Seite 6: Spezifikationen

    BETRIEBSANLEITUNG Spezifikationen Schallpegel Messbereich 35 ... 100 dB Auflösung 0,1 dB Frequenzbereich 30 Hz ...10 kHz Frequenzbewertung C-Bewertung Zeitbewertung schnell Genauigkeit ± 5 dB bei 94 dB Schallpegel, 1kHz Sinussignal Mikrofon elektrisches Kondensatormikrofon Licht Messbereich 4.000 / 40.000 Lux (20.000 Luxbereich = Anzeige x10) Bereichsüberschreitung "OL"...

  • Seite 7: Multimeter

    BETRIEBSANLEITUNG Multimeter Messbereich - DC-Spannung 400 mV / 4 / 40 / 100 / 250 V - AC-Spannung 400 mV / 4 / 40 / 100 / 250 V 400 / 4000 μA / 40 / 400 mA / 10 A - DC-Strom 400 / 4000 μA / 40 / 400 mA / 10 A - AC-Strom...

  • Seite 8: Bedienung

    BETRIEBSANLEITUNG Bedienung Warnung: Um Verletzungen an Personen und Beschädigungen des Gerätes durch elektrischen Schlag zu verhindern, versuchen Sie nicht Spannungen über 250 V oder Ströme über 10 A zu messen, auch wenn Messwerte angezeigt werden. Seien Sie besonders vorsichtig bei der Messung von Hochspannungen. Schallpegel Drehen Sie den Funktionsdrehschalter (3) auf die Position dBC.

  • Seite 9: Temperatur

    BETRIEBSANLEITUNG Temperatur Interner Sensor Das Gerät verfügt über einen internen Temperatursensor. Dieser ist für den Innenbereich gedacht. Immer wenn das Gerät eingeschaltet ist, wird auch die Temperatur (und rel. Luftfeuchte) gemessen. Der Temperatursensor befindet sich an der oberen Vorderseite (1) Lesen Sie den Wert in °C vom Display, oben rechts, ab.

  • Seite 10: Ac Strom

    BETRIEBSANLEITUNG Bringen Sie die Spitzen der Testkabel in Reihe geschaltet in den zu messenden Stromkreislauf ein. Schalten Sie den zu messenden Stromkreis ein. Lesen Sie den Wert vom Display ab. Hinweis: Wenn die Größe des zu messenden Wertes unbekannt ist, nutzen Sie den höchsten Messbereich und senken diesen dann Schritt für Schritt bis ein zufriedenstellendes Ergebnis angezeigt wird.

  • Seite 11: Frequenz

    BETRIEBSANLEITUNG 6.10 Frequenz Stecken Sie den schwarzen Stecker an die COM-Buchse (5) und den roten Stecker an die V/Hz%/Ω/CAP/°C-Buchse (4). Drehen Sie den Funktionsdrehschalter (3) auf die „Hz/%“-Position Verbinden Sie die Prüfleitungen mit dem zu testenden Objekt. Lesen Sie den Wert vom Display ab. Das Messgerät verschiebt entsprechend des Messwertes den Dezimalpunkt und zeigt die Symbole Hz, kHz oder MHz an.

  • Seite 12: Ac Spannung (Kontaktlos)

    BETRIEBSANLEITUNG 6.14 AC Spannung (kontaktlos) Immer wenn das Gerät eingeschaltet ist, ist auch der NCV Sensor zur berührungslosen Spannungsmessung aktiviert.. Bringen Sie das Messgerät in die Nähe einer AC-Stromquelle / Stromleitung. Wenn eine AC Spannung zwischen 200 und 1.000 Volt gefunden wird leuchte die NCV Indikator-Leuchte (16).
