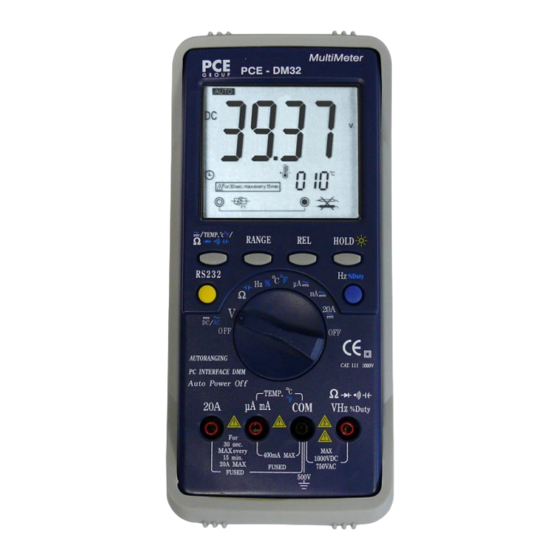

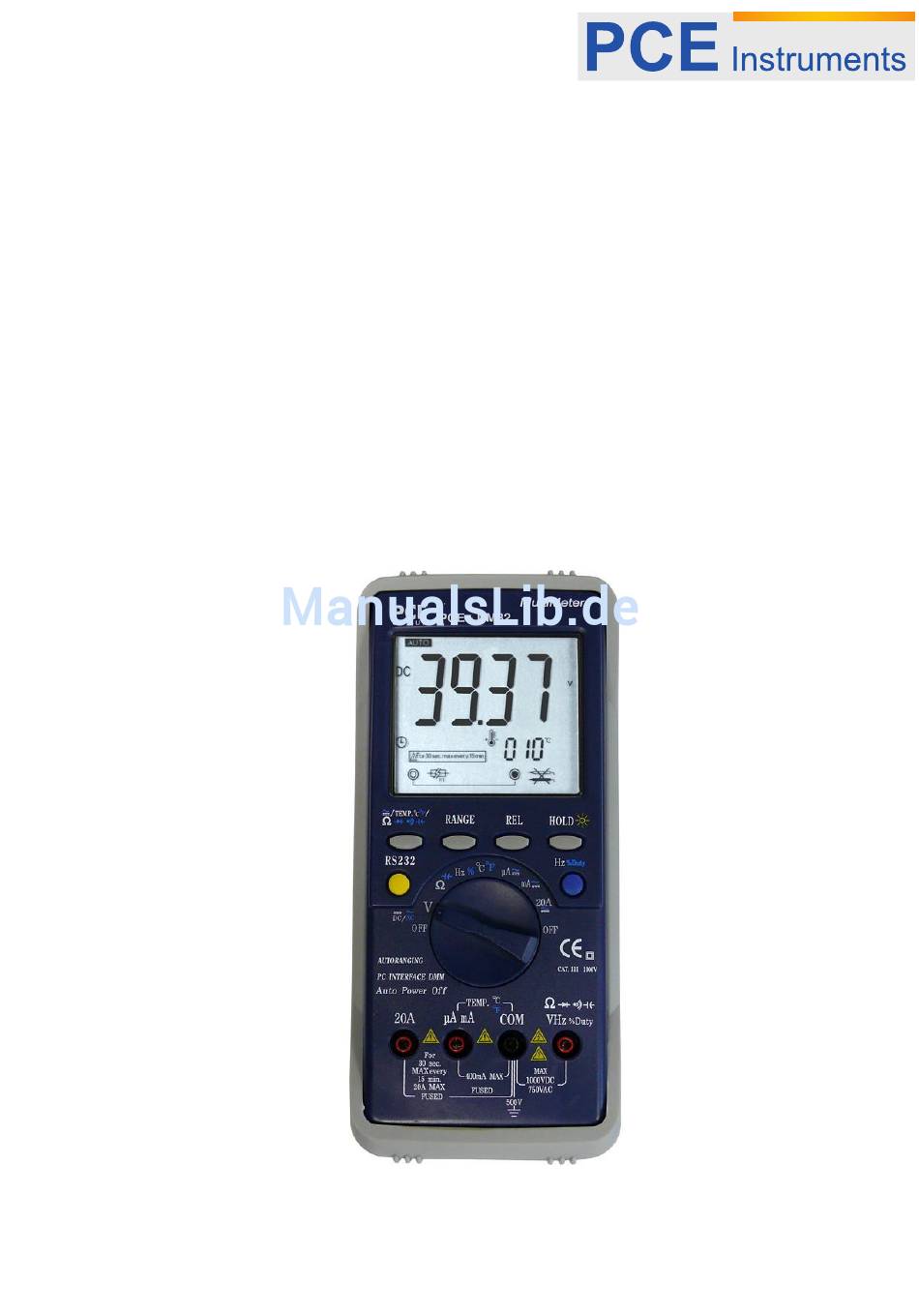

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digital Multimeter PCE-DM 32 Version 1.1 04.10.2011...
-
Seite 2: Inhaltsverzeichnis
Entsorgung ......................10 Einleitung Das Digital Multimeter PCE-DM 32 ist für die Messung in Stromkreisen der Überspannungskategorie CAT III bis 1000V und CAT IV bis 600V vorgesehen. Es dient zur Messung von Gleich- und Wechselspannung bis 750 bzw. 1000V, Gleich- und Wechselstrom bis 20A und Widerstandsmessungen bis 40 MΩ bei sau- beren und trockenen Umgebungsbedingungen. -
Seite 3: Warnsymbole
BETRIEBSANLEITUNG Warnsymbole Allgemeine Warnung Warnung vor gefährlicher elektrischer Spannung Durchgängige doppelte Isolierung oder verstärkte Isolierung Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Die Messspitzen dürfen nie an den blanken Spitzen berührt werden da die Gefahr eines Strom- schlages besteht. Gehen Sie bei der Messung von hohen Spannungen besonders vorsichtig vor. Vor dem Öffnen des Gehäuses zum Wechseln der Batterie oder Sicherung, bitte alle Messleitun- gen entfernen, da sonst die Gefahr eines Stromschlages besteht. - Seite 5 BETRIEBSANLEITUNG 400,0 KΩ / 100 Ω / ±1,0 % ±2dgt 4,000 MΩ / 1 kΩ / ±1,0 % ±2dgt 40,00 MΩ / 10 k Ω / ±2,0 % ±3dgt Maximaler Eingangswert 500 V DC oder 500 V AC rms Kapazität Bereich / Auflösung / Genauigkeit (autom.
-
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG Versorgung 1 x 9 V Blockbatterie Automatische Selbstabschaltung nach 30 min ohne Betätigung (bei RS232 off) Abmessungen 197 x 88 x 41 mm Gewicht 635 g Umgebungsbedingungen < 70 % relative Feuchtigkeit / 0 ... +50 °C Schutzart / Normung IEC 1010-1, CAT III 1000V Gerätebeschreibung 1. -
Seite 7: Betriebsanleitung
BETRIEBSANLEITUNG 7. „Disconnect- Power“ – Anzeige (Wird angezeigt im Widerstands-, Kapazitäts-, Diodentest u. Temperaturmessbereich da Mes- sungen in diesen Bereichen nur spannungsfrei durchgeführt werden sollten) Betriebsanleitung AC/DC, Diodentest, Durchgangsprüfer- Taste Zur Umschaltung zwischen AC u. DC im Strom.- bzw. Spannungsbereich, Diodentest u. Durchgangs- prüfer im Ohmbereich betätigen Sie die Taste (7). - Seite 8 BETRIEBSANLEITUNG 4. Halten Sie die Prüfleitungen an die entsprechenden Prüfpunkte. 5. Lesen Sie im Display des Messgerätes den Wert ab. Bei vertauschter DC-Polarität erscheint ein als Vorzeichen. DC/AC Spannungsmessung 1. Stecken Sie die schwarze Prüfleitung in die COM – Buchse (5) und die rote Prüfleitung in die positive –...
- Seite 9 BETRIEBSANLEITUNG Wenn die Prüfleitungen wie in Abb. 2 zu sehen angelegt werden, wird eine Rückwärts- messung der Diode durchgeführt. Wenn die Diode heil ist, wird ein „OL“ angezeigt. Wenn die Diode defekt ist, erscheint eine „.0000“ im Display. Bei einer Diodenmessung sollten immer beide Prüfwege benutzt werden.
-
Seite 10: Wartung Und Reinigung
BETRIEBSANLEITUNG 4. Die Software auf dem PC starten und im SETUP des Hauptmenüs, durch mehrmaliges anklicken den richtigen COM- Port wählen. 5. Zur Datenübertragung die Option Offline/Online im Hauptmenü anklicken. 6. Für Hilfe und weitere Informationen zur Software nutzen Sie die HELP- Funktion der Software. Wartung und Reinigung Batteriewechsel Wichtig: Zur Vermeidung eines elektrischen Schlages, überprüfen Sie vor Beginn des Austausches die...
