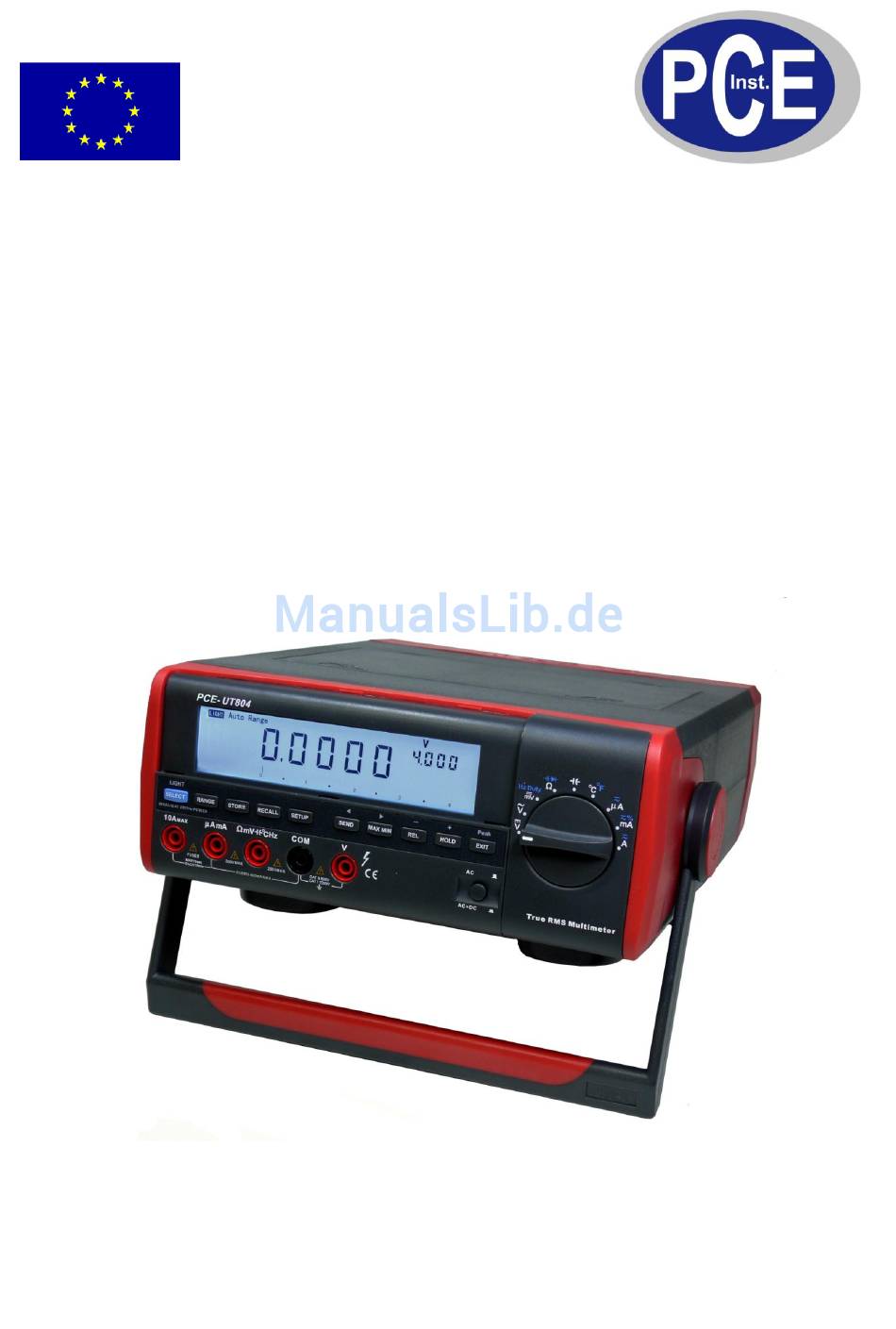

Bedienungsanleitung
Tischmultimeter
PCE-UT 804
Version 1.1
04.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-UT 804
Inhaltszusammenfassung für PCE Instruments PCE-UT 804
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Tischmultimeter PCE-UT 804 Version 1.1 04.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis 1. Sicherheitshinweise ....................3 2. Einführung .........................3 3. Spezifikation ......................4 4. Funktionalitäten ......................6 5. Messvorbereitung / Messung ..................7 6. Messwertspeicherung ....................12 7. Setup ........................12 8. Sicherungs-Batteriewechsel / Pflege ...............13 9. Anschluss an einen PC ....................14 10. Entsorgungshinweise ....................14... -
Seite 3: Sicherheitshinweise
BETRIEBSANLEITUNG www.warensortiment.de 1. Sicherheitshinweise Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. = <85 % r.F. Reparaturarbeiten am Gerät sollten nur durch die PCE Deutschland GmbH durchgeführt werden. -
Seite 4: Spezifikation
BETRIEBSANLEITUNG www.warensortiment.de optional auch laborkalibriert und mit einem ISO-Kalibrierzertifikat ausgestattet werden (bei Erstbestellung oder bei einer Rekalibrierung, z.B. jährlich). 3. Spezifikation Messbereiche DCV: 400 mV/ 4/ 40/ 400/ 1000 V ACV: 4/ 40/ 400/ 1000 V DCA: 400/ 4000 µA; 40/ 400 mA; 10 A ACA: 400/ 4000 µA;... - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Datenauslesung am Gerät oder per Software Messrate 2-3 Mess./s bei Unterschreitung von 50 Ω Durchgangspiepser Diodentest bis 2,8 V/ 1 mA Schnittstelle USB und RS-232 Software und Datenkabel beides im Lieferumfang, geeignet für alle Windowssysteme max. Displayauflösung hintergrundbeleuchtetes LCD-Dreifachdisplay bis 40000 Zähler im primären Display und 4000 Zähler in den sekundären Displays analoger Bargraph...
-
Seite 6: Funktionalitäten
BETRIEBSANLEITUNG www.warensortiment.de 4. Funktionalitäten Display Funktionstasten Drehschalter Messbuchsen Drehschalter: Position Funktion Zusatzfunktion mit Taste SELECT Spannung DC Spannung AC Millivolt DC Frequenz / Tastverhältnis Wiederstand Diodentest / Durchgangsprüfung Kapazitätsmessung Temperatur in Celsius Temeratur in Fahrenheit °C °F Strommessung AC und DC 400µA - 4000µA Umschaltung AC - DC Strommessung AC und DC 40mA –... -
Seite 7: Messvorbereitung / Messung
BETRIEBSANLEITUNG www.warensortiment.de Im Storemodus: Speicher löschen REL / - Schaltet das Gerät in den Deltamodus. Setupmenü: wechselt zur vorherigen Option Recallmenü: Blättert zum niedrigerem Speicherpatz Storemenü: Verringert den Speicherintervall um eine Sekunde. Mit EXIT verlassen Sie den jeweiligen Modus. HOLD / + Drücken Sie HOLD um den Momentanen Wert im Display festzuhalten. -
Seite 8: Strommessung
BETRIEBSANLEITUNG www.warensortiment.de 5.1.3 Spannungsmessung mV Schalten Sie den Drehschalter auf Drücken Sie die Taste SELECT bis mV im Display erscheint. Stecken Sie die schwarze Messleitung in die mit COM beschriebene Messbuchse. Die rote Messleitung stecken Sie in die mit beschriebene Messbuchse. Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät. -
Seite 9: Strommessung Acma
BETRIEBSANLEITUNG www.warensortiment.de 5.2.4 Strommessung ACmA Schalten Sie den Drehschalter auf Drücken Sie die Taste SELECT bis AC True RMS im Display erscheint. Wenn Sie AC+DC einschalten können Sie den Echt Effektiv Wert im ACV und DCV Bereich messen. Stecken Sie die schwarze Messleitung in die mit COM beschriebene Messbuchse. Die rote Messleitung stecken Sie in die mit µAmA beschriebene Messbuchse. -
Seite 10: Wiederstandsmessung
BETRIEBSANLEITUNG www.warensortiment.de 5.3 Wiederstandsmessung Schalten Sie den Drehschalter auf Drücken Sie die Taste SELECT bis MΩ im Display erscheint. Stecken Sie die schwarze Messleitung in die mit COM beschriebene Messbuchse. Die rote Messleitung stecken Sie in die mit beschriebene Messbuchse. Achtung : Maximalspannung vom Messobjekt darf höchstens 60V DC oder 30V AC betragen Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom... -
Seite 11: Kapzitätsmessung
BETRIEBSANLEITUNG www.warensortiment.de 5.6 Kapzitätsmessung Schalten Sie den Drehschalter auf Stecken Sie die schwarze Messleitung in die mit COM beschriebene Messbuchse. Die rote Messleitung stecken Sie in die mit beschriebene Messbuchse. Um die Messgenauigkeit bei Kondensatoren < 10nF zu verbessern drücken Sie bei geöffnetem Messkreis die Taste REL. -
Seite 12: Stromschleifenmessung
BETRIEBSANLEITUNG www.warensortiment.de 5.9 Stromschleifenmessung Schalten Sie den Drehschalter auf Drücken Sie die Taste SELECT bis % im Display erscheint. Stecken Sie die schwarze Messleitung in die mit COM beschriebene Messbuchse. Die rote Messleitung stecken Sie in die mit µAmA beschriebene Messbuchse. Schließen Sie das Messgerät wie bei einer Strommessung an das Prüfobjekt an. -
Seite 13: Sicherungs-Batteriewechsel / Pflege
BETRIEBSANLEITUNG www.warensortiment.de Die Funktion „Auto aus“ und „Hintergrundbeleuchtung“ sind nur im Batteriebetrieb aktiv. 8. Sicherungs-Batteriewechsel / Pflege 8.1 Sicherungswechsel Bevor Sie die Sicherungen Wechseln, trennen Sie das Messgerät vom Netz sowie vom Prüfobjekt und entfernen gegebenenfalls die Batterien. Die Sicherung F1 ist an der Rückseite des Gerätes über Netzeingang angeordnet. -
Seite 14: Anschluss An Einen Pc
BETRIEBSANLEITUNG www.warensortiment.de 9. Anschluss an einen PC Installieren Sie die Software UT 804 auf Ihrem PC. Folgen Sie dabei den Anweisungen im Installationsmenue. Verbinden Sie nach der Installation das Messgerät wie in den Bildern beschrieben mit dem PC. Starten Sie die Software UT804 Interface.
