5.5
Durchgangstest
Warnung: Unter keinen Umständen Durchgangsprüfungen an spannungsführenden Bauteilen oder
Schaltungen durchführen.
Drehen Sie den Funktionsdrehschalter auf die
Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die V/mA/µA/Ω/
Buchse.
Drücken Sie die Mode-Taste bis das
Verbinden Sie die Prüfleitungen mit Stromkreislauf.
Wenn der Widerstand <150 Ω ertönt ein Summer. Wenn die Schaltung geöffnet ist wird „OL" im Display
angezeigt.
5.6
Diodentest
Drehen Sie den Funktionsdrehschalter auf die
Stecken Sie das schwarze Testkabel in die COM-Buchse und das rote Testkabel in die V/mA/µA/Ω/
Buchse.
Drücken Sie die Mode-Taste bis das

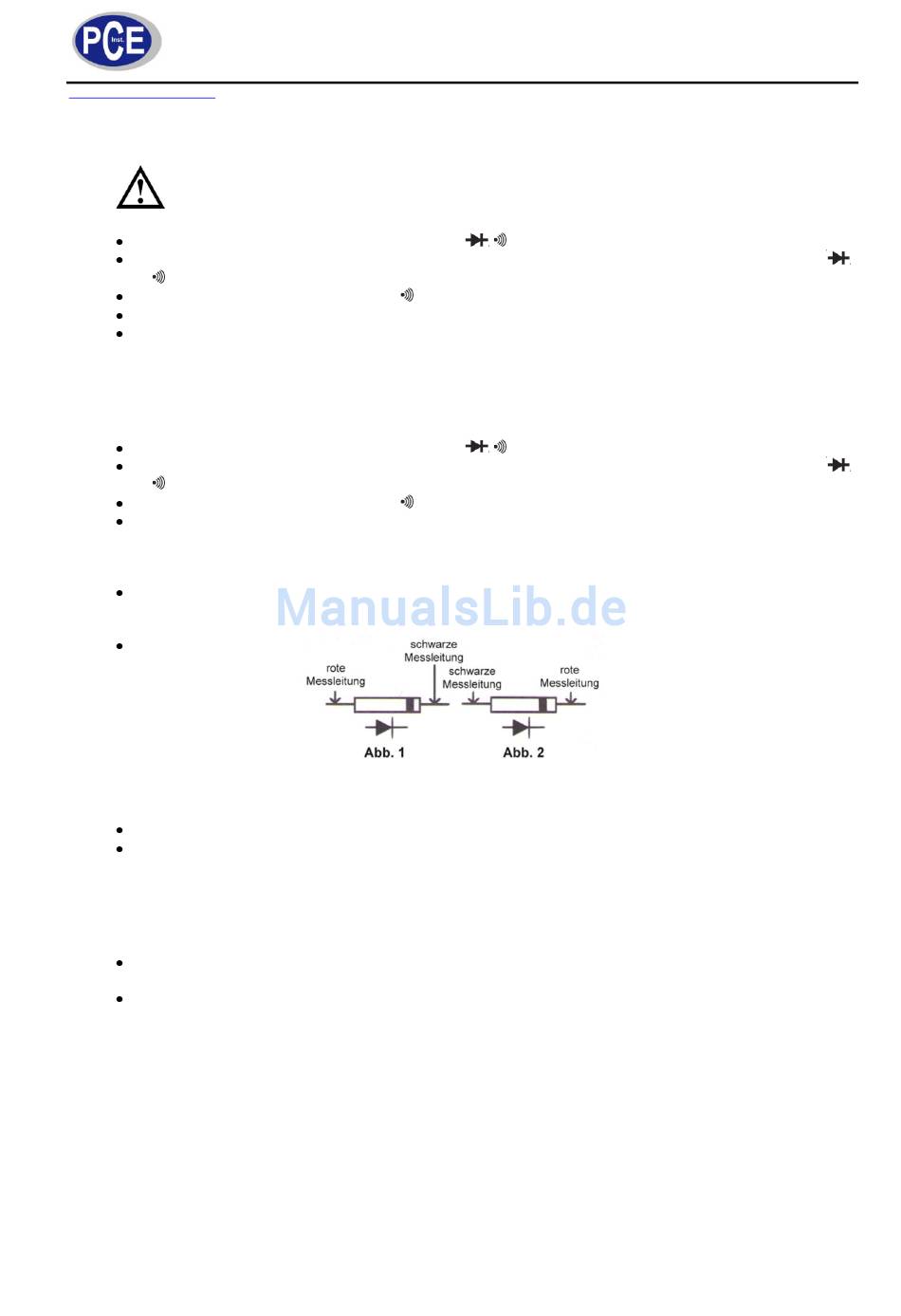

Bringen Sie die Spitzen der Messleitung an die Diode an. In Durchgangsrichtung wird bei einer nicht
defekten Diode die vorwärtsgerichtete Diodenspannung zwischen 0,400 Volt und 0,700 Volt angezeigt
(Abb. 1). Bei einem Kurzschluss wird ein Wert nahe „0" angezeigt, bei einer offenen Schaltung wird „OL"
angezeigt.
Bei der Rückwärtsmessung (Abb. 2) erscheint bei einer „guten" Diode „OL" im Display. Bei einer
defekten Diode wird ein Wert von „0" angezeigt. Bei einer Diodenprüfung sollten immer beide
Prüfrichtungen durchgeführt werden.
5.7
Max-Hold-Taste
Diese Funktion ermöglicht Ihnen den höchsten Messwert „einzufrieren" und abzulesen.
Drücken Sie die Max-Hold-Taste und der höchste Wert wird im Display festgehalten.
Drücken Sie die Max-Hold-Taste erneut und Sie gelangen in den normalen Messmodus zurück.
5.8
Hold-Taste
Diese Funktion ermöglicht Ihnen den aktuellen Messwert „einzufrieren" und abzulesen.
Drücken Sie die Hold-Taste und der aktuelle Wert wird im Display festgehalten. Zusätzlich erscheint das
„HOLD"-Symbol im Display.
Drücken Sie die Hold-Taste erneut und Sie gelangen in den normalen Messmodus zurück.
5.9
Auto-Power-Off
Die Auto-Power-Off Funktion schaltet das Gerät zu Batterieschonung ab. Dieses geschieht automatisch wenn
Sie innerhalb 15 Minuten keine Taste am Gerät betätigt haben.
BETRIEBSANLEITUNG
/ -Position.
-Symbol im Display angezeigt wird.
/ -Position.
-Symbol im Display angezeigt wird.
