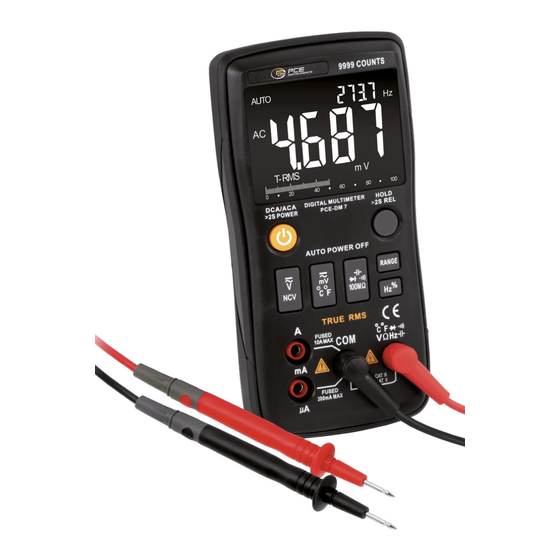

PCE Instruments PCE-DM 7 Bedienungsanleitung
Digital-multimeter
Verwandte Anleitungen für PCE Instruments PCE-DM 7
Inhaltszusammenfassung für PCE Instruments PCE-DM 7

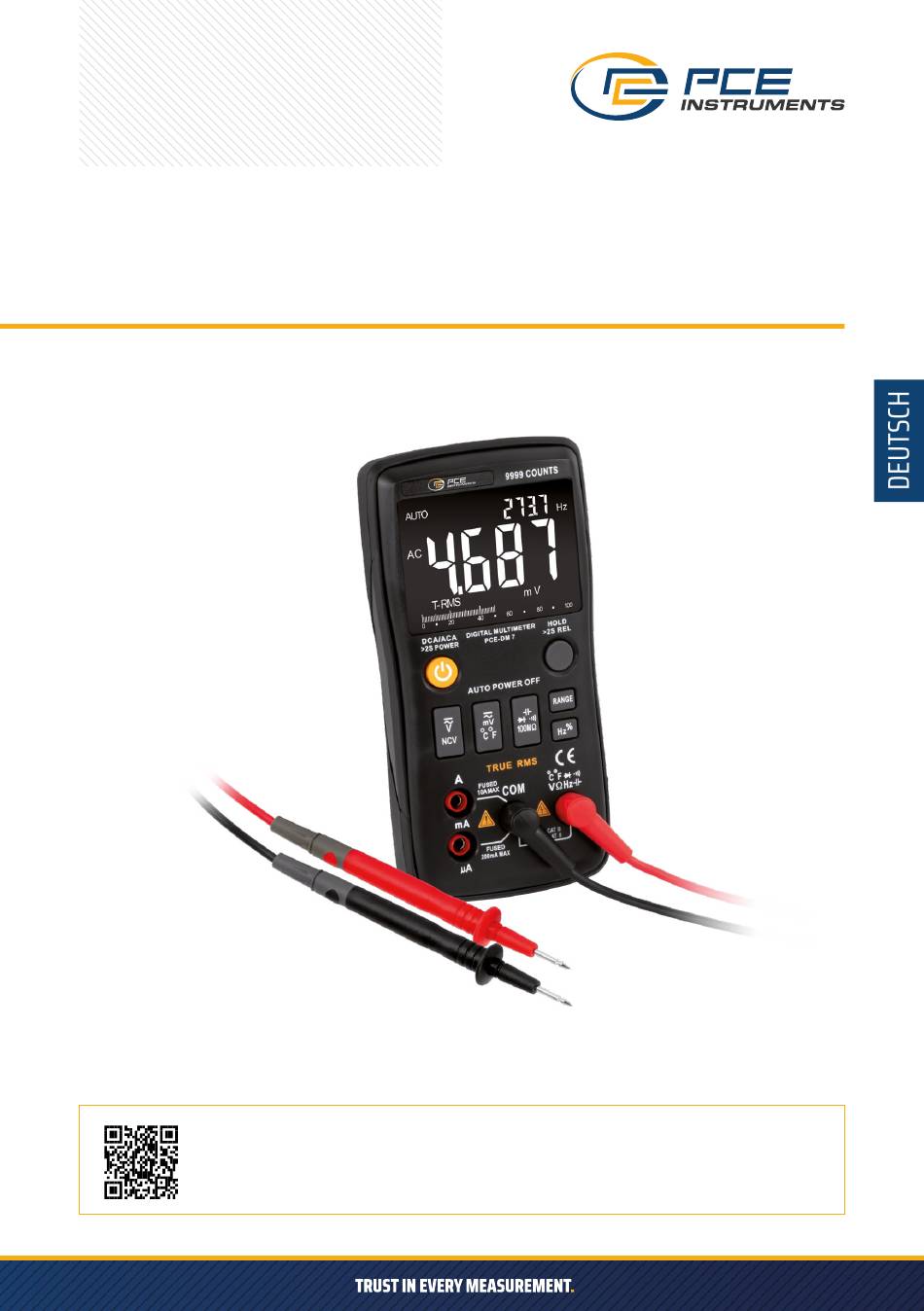

- Seite 1 BEDIENUNGSANLEITUNG DIGITAL-MULTIMETER PCE-DM 7 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Einführung
EINFÜHRUNG Dieses Produkt ist ein 9999 Zählungen True RMS Autoranging Digitalmultimeter. Es wird ausschließlich über Tasten mit einer Dreifachanzeige bedient. SICHERHEITSINFORMATIONEN Um einen elektrischen Schlag, Feuer oder Verletzungen zu vermeiden, lesen Sie bitte alle Sicherheitshin- weise, bevor Sie das Produkt verwenden. Bitte verwenden Sie das Produkt nur wie angegeben, da sonst der Schutz des Produkts beeinträchtigt werden kann. -
Seite 3: Lcd-Display
LCD DISPLAY 1 Automatischer Bereich. Das Gerät 12 Temperaturprüfung. (Celsius) wählt den Bereich mit der besten 13 Temperaturprüfung. (Fahrenheit) Auflösung. 14 Analoges Balkendiagramm. 2 Manueller Bereich. Der Benutzer 15 Widerstandsmessung. (Ohm) 16 Stromprüfung. (Ampere) wählt den Bereich aus. 3 Kapazitätsprüfung. (Farad) 17 Spannungsprüfung. -
Seite 4: Funktionstasten
FUNKTIONSTASTEN 1 Drücken Sie länger als 2 Sekunden, um das Gerät ein-/auszuschalten. - Das Gerät schaltet sich nach 5 Minuten Inaktivität automatisch aus. - Der eingebaute Signalton ertönt 5 Mal 1 Minute vor der automatischen Abschaltung. - Um die Abschaltautomatik zu deaktivieren, halten Sie beim Einschalten des Geräts die Taste "RANGE" gedrückt. -
Seite 5: Eingabeterminals
EINGABETERMINALS A / mA Eingangsklemme für AC/DC-Strommessungen bis 9,999A. μA/mA Eingangsklemme für AC/DC-Strommessungen bis 99,99mA. Gemeinsamer Anschluss (Rücklauf) für alle Messungen. VΩHz Eingangsklemme für die Messungen von: 1. AC/DC Spannung 2. Widerstand 3. Kapazität 4. Frequenz 5. Temperatur 6. Kontinuität 7. -
Seite 6: Widerstand Messen
WECHSELSTROM/GLEICHSTROM MESSEN 1. Schließen Sie die schwarze Messleitung an die COM-Klemme und die rote Leitung an die A/mA-Klemme oder die μA /mA-Klemme an (wählen Sie je nach dem Wert des zu messenden Stroms); wenn die vorherige Einstellung Durchgang/Diode war, drücken Sie einmal auf eine der drei rechteckigen Tasten auf der linken Seite. -
Seite 7: Kapazität Messen
KAPAZITÄT MESSEN 1. Schließen Sie die schwarze Messleitung an die COM-Klemme und die rote Leitung an die VΩHz-Klemme 2. Drücken Sie dreimal um den Kapazitätsmodus aufzurufen. 3. Schließen Sie die rote Sonde an die Anodenseite und die schwarze Sonde an die Kathodenseite des zu prüfenden Kondensators an. -
Seite 8: Wartung
WARTUNG Versuchen Sie nicht, das Gerät zu reparieren oder zu warten, es sei denn, Sie sind dafür qualifiziert und haben die entsprechenden Kalibrierungs-, Leistungstest- und Wartungsanweisungen. REINUNG DES PRODUKTES Wischen Sie das Produkt mit einem feuchten Tuch und einem milden Reinigungsmittel ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel. -
Seite 9: Elektrische Spezifikationen
SPEZIFIKATIONEN Allgemeine Spezifikationen Mechanische Spezifikationen LCD Display 9999 Zählungen Abmessung 146x74x34 mm Messmodi Auto/Manuell Gewicht 125g Material ABS+TPE Akku Typ 2x 1.5V AA Aktualisierungsrate 3 Mal/Sekunde Garantie 1 Jahr Echteffektivwert √ Messwert Umweltbezogene Spezifikationen einfrieren √ Betrieb Hintergrund- Temperatur 0 ... 40 °C beleuchtung √... - Seite 10 Funktion Bereich Auflösung Genauigkeit 9.999A 0.001A Gleichstrom ±(1.0%+3) (A/mA) 999.9mA 0.1mA 99.99mA 0.01mA Gleichstrom ±(0.8%+3) (μA/mA) 9999μA 1μA 9.999A 0.001A Gleichstrom ±(1.2%+3) (A/mA) 999.9mA 0.1mA 99.99mA 0.01mA Wechselstrom ±(1.0%+3) (μA/mA) 9999μA 1μA Frequenzgang des Wechselstroms: 40Hz-1kHz 99.99Ω 0.01Ω ±(1.0%+3) 999.9Ω 0.1Ω...
-
Seite 11: Auflösung
Funktion Bereich Auflösung Genauigkeit 9.999nF 0.001nF ±(5.0%+20) 99.99nF 0.01nF 999.9nF 0.1nF ±(2.0%+5) 9.999μF 0.001μF Kapazität 99.99μF 0.01μF 999.9μF 0.1μF 9.999mF 0.001mF ±(5.0%+5) 99.99Hz 0.01Hz 999.9Hz 0.1Hz Frequenz (misst nur bis 100kHz 9.999kHz 0.001kHz unter der ACV-Einstel- ±(0.1%+2) lung) 99.99kHz 0.01kHz 999.9kHz 0.1kHz 5.000MHz... -
