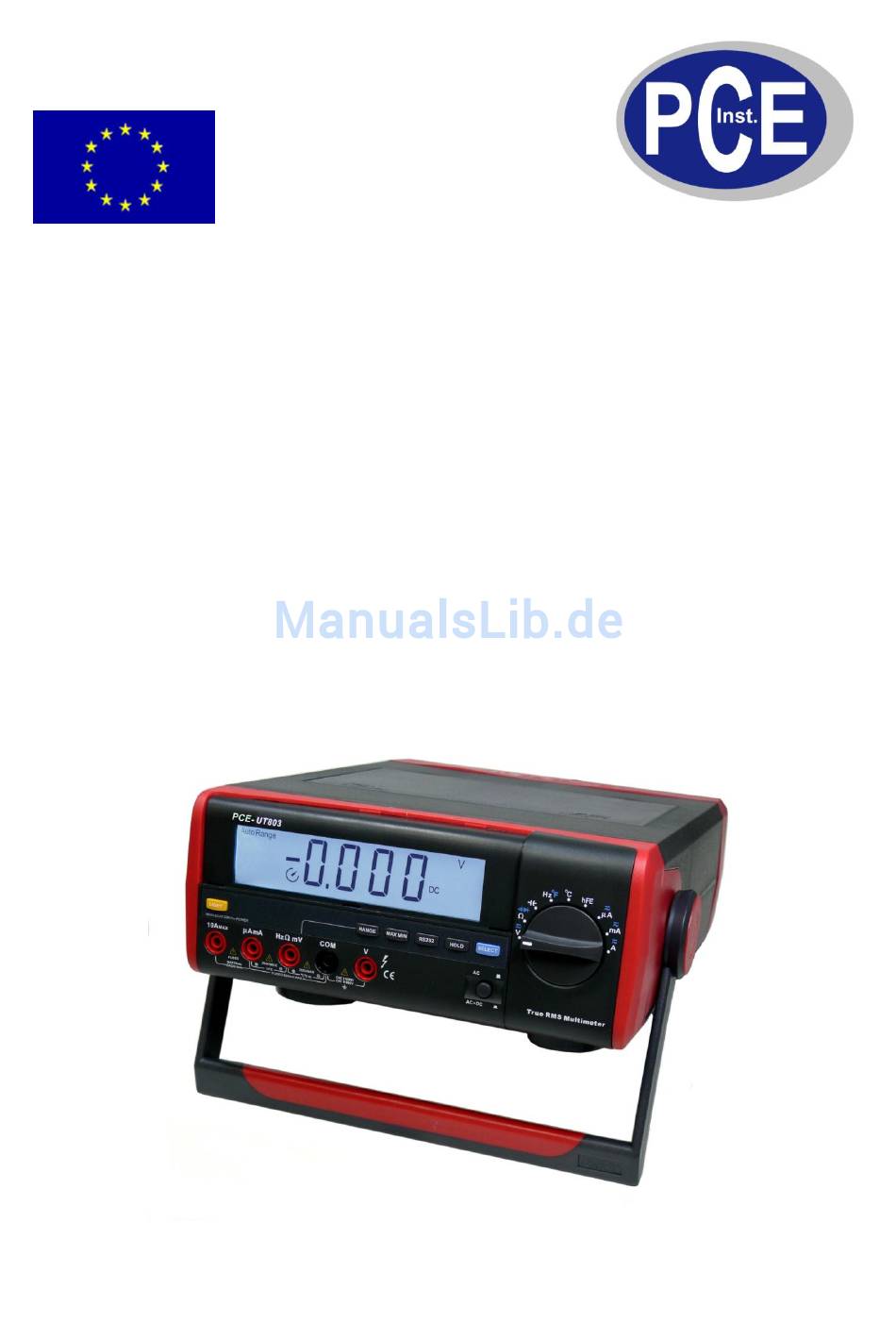

Bedienungsanleitung

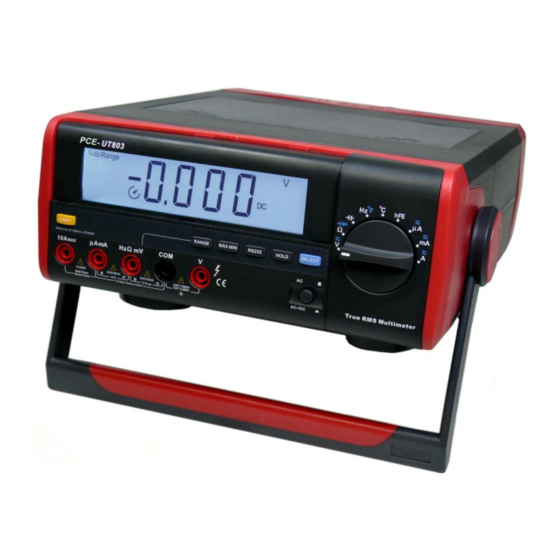

Tischmultimeter
PCE-UT 803
Version 1.1
04.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-UT 803
Inhaltszusammenfassung für PCE Instruments PCE-UT 803
- Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Tischmultimeter PCE-UT 803 Version 1.1 04.10.2011...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis 1. Sicherheitshinweise ....................3 2. Einführung .........................3 3. Spezifikation ......................4 4. Funktionalitäten ......................6 5. Messvorbereitung / Messung ..................8 6. Sicherungs-Batteriewechsel / Pflege ...............12 7. Anschluss an einen PC ....................13 8. Entsorgungshinweise ....................14... -
Seite 3: Sicherheitshinweise
BETRIEBSANLEITUNG www.warensortiment.de 1. Sicherheitshinweise Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. = <85 % r.F. Reparaturarbeiten am Gerät sollten nur durch die PCE Deutschland GmbH durchgeführt werden. -
Seite 4: Spezifikation
BETRIEBSANLEITUNG www.warensortiment.de 3. Spezifikation Messbereiche DCV: 600 mV/ 6/ 60/ 600/ 1000 V ACV: 600 mV/ 6/ 60/ 600/ 750 V DCA: 600/ 6000 µA; 60/ 600 mA; 10 A ACA: 600/ 6000 µA; 60/ 600 mA; 10 A OHM: 600 Ω; 6/ 60/ 600 kΩ; 6/ 60 MΩ Kap.: 6/ 60/ 600 nF;... - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Messrate 2-3 / s bei Unterschreitung von 30 Ω Durchgangspiepser Diodentest bis 2,7 V/ 1 mA Schnittstelle USB und RS-232 Software und Datenkabel beides im Lieferumfang, geeignet für alle Windowssysteme max. Displayauflösung hintergrundbeleuchtetes LCD-Display bis 5999 Versorgung 230 VAC und/ oder 6 x 1,5 V Batterie Automatische Selbstabschaltung nach 10 min ohne Betätigung (deaktivierbar) Abmessungen...
-
Seite 6: Funktionalitäten
BETRIEBSANLEITUNG www.warensortiment.de 4. Funktionalitäten Display Drehschalter Messbuchsen Funktionstasten Drehschalter: Spannung AC / DC Durchgangsprüfung / Diodentest / Wiederstandsmessung Kapazitätstest Frequenz Temperatur in Fahrenheit °F Temperatur in Celsius °C Transistortest AC und DC Messbereich 0,1µA - 5999µA AC und DC Messbereich 0,01mA - 599,9mA AC und DC Messbereich 0,01A –... - Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Echt Effektivwertmessung Hold Funktion ist aktiv Automatische Abschaltung ist aktiviert (Gerät schaltet mach 10min Inaktivität ab) Negativ Vorzeichen Wechselstrom / Wechselspannung (AC) Gleichstrom / Gleichspannung (DC) AC und DC Messung Messbereichsüberschreitung Ω Ohm / KΩ Kiloohm / MΩ Megaohm A Ampere / mA Milliampere / µA Microampere V Volt / mV Millivolt F Farad / mF Millifarad / µF Microfarad / nF Nanofarad...
-
Seite 8: Messvorbereitung / Messung
BETRIEBSANLEITUNG www.warensortiment.de 5. Messvorbereitung / Messung 5.1 AC / DC Spannungsmessung Schließen Sie die Messleitungen wie im Bild beschrieben am Messgerät an. Schalten Sie den Drehschalter auf Schalten Sie mit der Taste Select auf die zu messende Stromart AC oder DC um. Im AC Messbereich wird Ihnen der Echt Effektiv Wert angezeigt. -
Seite 9: Wiederstandsmessung
BETRIEBSANLEITUNG www.warensortiment.de 5.3 Wiederstandsmessung Schließen Sie die Messleitungen wie im Bild beschrieben am Messgerät an. Schalten Sie den Drehschalter auf Schalten Sie mit der Taste Select auf dem Messbereich Ω um. Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät. - Seite 10 BETRIEBSANLEITUNG www.warensortiment.de b. Dioden Test Schließen Sie die Messleitungen wie im Bild beschrieben am Messgerät an. Schalten Sie den Drehschalter auf Schalten Sie mit der Taste Select auf dem Messbereich um. Die Diode ist in Ordnung wenn das Messgerät zwischen 0,5V und 0,8V anzeigt.
- Seite 11 BETRIEBSANLEITUNG www.warensortiment.de d. Frequenzmessung Schließen Sie die Messleitungen wie im Bild beschrieben am Messgerät an. Schalten Sie den Drehschalter auf Hz °F Schalten Sie mit der Taste Select auf dem Messbereich Hz um. Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät.
-
Seite 12: Sicherungs-Batteriewechsel / Pflege
BETRIEBSANLEITUNG www.warensortiment.de Transistormessung Schließen Sie den Adapterstecker wie im Bild beschrieben am Messgerät an und stecken Sie den Transistor in den Adapterstecker. Schalten Sie den Drehschalter auf hFE Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät. -
Seite 13: Batteriewechsel
BETRIEBSANLEITUNG www.warensortiment.de 6.2 Batteriewechsel Zum Batteriewechsel trennen Sie das Messgerät vom Netz sowie vom Prüfobjekt. Das Batteriefach befindet sich unter dem Staufach an der Oberseite des Gerätes. Zum Wechseln oder einlegen der Batterien öffnen Sie wie im Bild beschrieben das Staufach und die Batteriefachabdeckung. -
Seite 14: Entsorgungshinweise
BETRIEBSANLEITUNG www.warensortiment.de 8. Entsorgungshinweise Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
