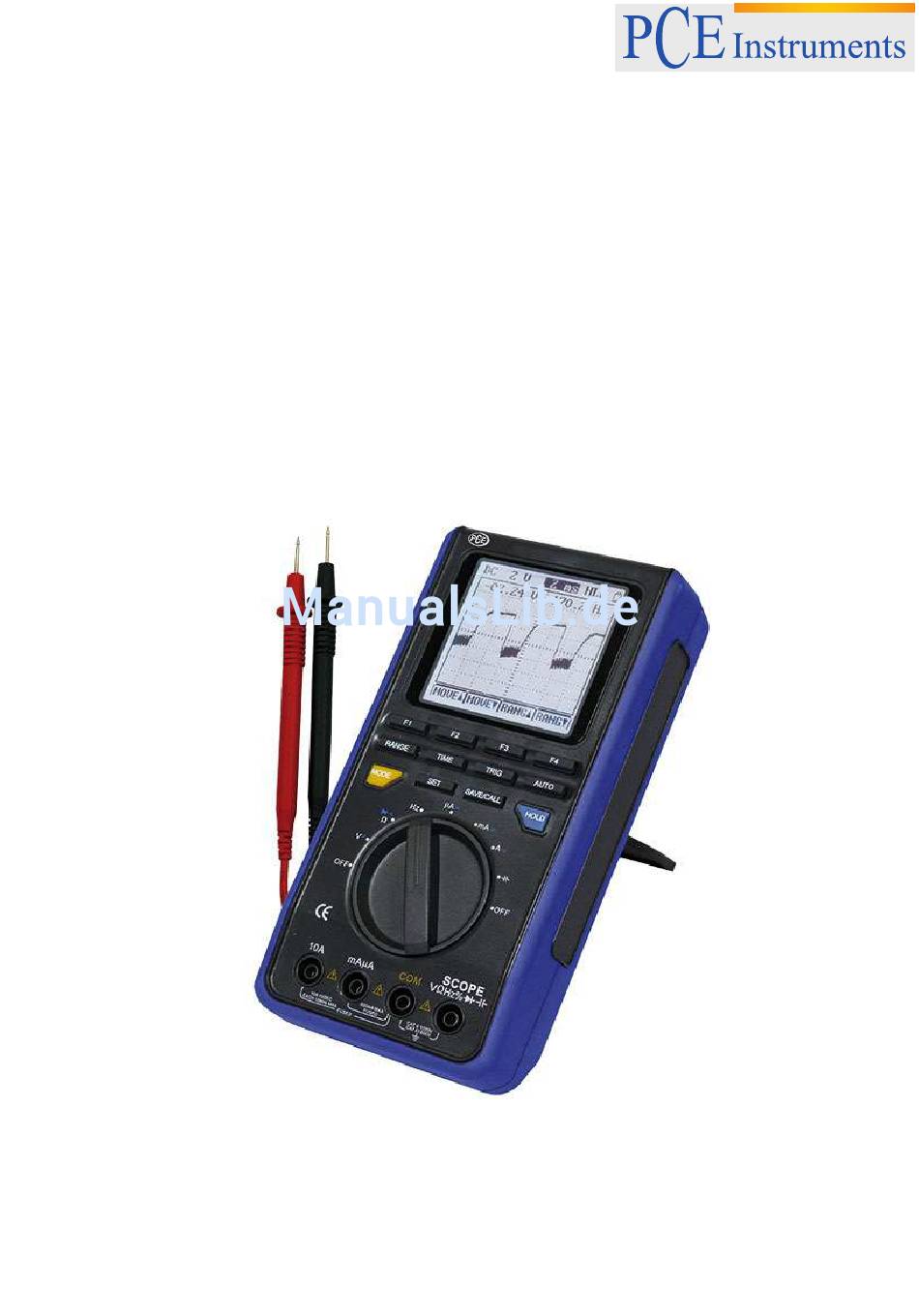

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalmultimeter PCE-UT 81C Version 1.1 17.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................8 Betriebsanleitung ....................10 Wartung und Reinigung ..................21 Batteriewechsel ........................21 Sicherungswechsel ........................22 Reinigung ..........................22 Entsorgung ......................23... -
Seite 3: Einleitung
Neben der Messung von Gleich- und Wechselspannungen und Strömen bietet es auch die Bestimmung von Widerständen, Kapazitäten, Frequenzen und dem Tastverhältnis sowie einen Dioden- und Durchgangstest. Das Handoszilloskop PCE-UT 81C ist für den Einsatz in trockenen und sauberen Umgebungen konzipiert. -
Seite 4: Warnhinweise
BETRIEBSANLEITUNG Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Allgemein Anzeige 3999 Counts Aktualisierungsrate 2-3 mal / Sekunde 0 … 40 °C Arbeitstemperatur -10 … +50 °C Lagertemperatur ≤75% bei 0 … 40 °C Luftfeuchte ≤70% bei -10 … +50 °C Einsatzhöhe über NN Einsatz: 2000m; Lagerung: 10000m. Batterie Type 4 x 1,5 V AA Batterien oder ext. -
Seite 6: Wechselspannung
BETRIEBSANLEITUNG 3.3.2 Wechselspannung Messbereich Auflösung Genauigkeit Max. Eingangsspannung Eingangswiderstand 10mV ±(1%+15) 1000V DC oder AC ca. 10MΩ 400V 100mV 750V ±(1.2%+15) Hinweise: Der Frequenzbereich liegt bei 10 Hz – 10 MHz. Im Oszilloskop-Modus wird rechts oben die Frequenz angegeben, (Genauigkeit: ca. 2%) wenn im Display zwischen 1 und 10 Perioden des Signals angezeigt werden. -
Seite 7: Frequenz Und Tastverhältnis
BETRIEBSANLEITUNG 3.3.5 Widerstand Messbereich Auflösung Genauigkeit Max. Eingangsspannung ±(1.2%+5) 400 0.1 4k 1 ±(1%+5) 40k 10 250VDC oder AC effektiv 400k 100 ±(1.2%+5) 4M 1k ±(1.5%+5) 40M 10k 3.3.6 Diodentest Messbereich Auflösung Max. Eingangsspannung 250V DC oder AC 3.3.7 Durchgangstest Messbereich Auflösung Max. -
Seite 8: Gerätebeschreibung

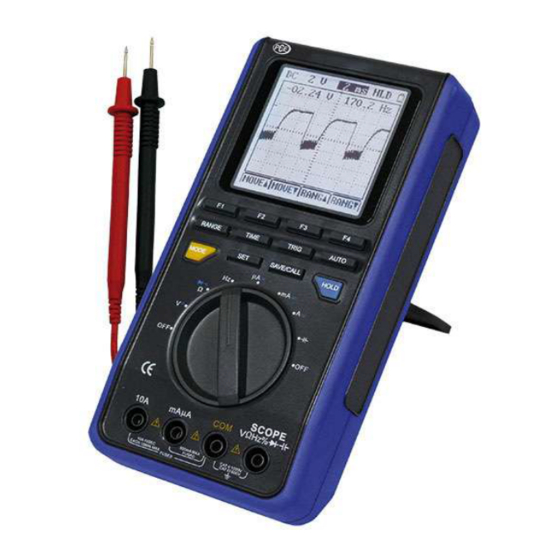

BETRIEBSANLEITUNG Gerätebeschreibung 1. LCD Display 2. Tasten zur Bedienung 3. Drehschalter 4. Masse-Anschluss 5. Eingang zur Strommessung (µA, mA) 6. Eingang für die anderen Größen 7. Netzteil-Anschluss 8. USB-Anschluss 9. Eingang zur Strommessung (10 A) Erklärung der Anzeigen des Displays Anzeige Beschreibung Contrast... - Seite 9 BETRIEBSANLEITUNG Taste Beschreibung Funktionstasten. Die Funktion wird jeweils oberhalb der Taste im F1, F2, F3 und F4 Display angezeigt. Bei Messungen mit dem Oszilloskop wählen Sie mit dieser Taste Range zwischen Gleich- und Wechselstrom. Bei Messungen mit dem Oszilloskop betätigen Sie diese Taste Time um die Zeitbasis einzustellen.
-
Seite 10: Betriebsanleitung
BETRIEBSANLEITUNG Betriebsanleitung Das Messgerät kann ausgeschaltet werden, indem der Drehschalter auf die Position OFF gestellt wird. Im Setup-Menü können Sie weiterhin eine automatische Abschaltung aktivieren, welche das Gerät nach einer einstellbaren Zeit (1 – 30 min) ausschaltet. Erfolgt keine Anzeige im Display und der Drehschalter ist nicht in Stellung OFF, vergewissern Sie sich, dass das Gerät nicht durch die automatische Abschaltung im Standby ist. -
Seite 11: Einstellungen Den Achsen
BETRIEBSANLEITUNG 5.2.2 Einstellungen den Achsen Um zwischen DC- und AC-Messungen umzuschalten, betätigen Sie die Taste Range. Wenn die Frequenz und die Amplitude des vorliegenden Signals unbekannt sind, betätigen Sie die Taste Auto. Wird die Auflösung der vertikalen Achse automatisch eingestellt, geschieht die Anzeige derselben, durch weißen Text, auf schwarzem Hintergrund. -
Seite 12: Speicherung Von Signalformen
BETRIEBSANLEITUNG 5.2.4 Speicherung von Signalformen Zur Speicherung von Signalformen betätigen Sie die Taste Save/Call. Nun können Sie über die Funktionstasten F1 bis F4 Signalformen speichern oder aufrufen: F1: Wahl zwischen Speichern oder Aufrufen F2: Wahl des Speicherplatzes F3: Wahl des Speicherplatzes F4: Bestätigung ... -
Seite 13: Das Multimeter
Spannungsmessung Warnung: Um Verletzungen von Personen oder Schäden an Gegenständen durch Stromschläge zu vermeiden, verwenden Sie dieses Handoszilloskop PCE-UT 81C nicht, um Gleichspannungen über 1000 V oder Wechselspannungen über 750 V zu messen. Um eine Spannungsmessung durchzuführen, schließen Sie das Multimeter wie folgt an: 1. -
Seite 14: Strommessung
BETRIEBSANLEITUNG 5.3.2 Strommessung Warnung: Um mögliche Schäden am Messgerät oder Verletzungen des Bedieners zu vermeiden, setzen Sie immer die richtigen Sicherungen in das Multimeter ein. Schalten Sie die Messleitungen nie Parallel zu einem Testobjekt, wenn diese in die Buchsen für die Strommessung eingesteckt sind. - Seite 15 BETRIEBSANLEITUNG 5.3.2.2 Messbereich mA Um eine Strommessung in diesem Messbereich durchzuführen, schließen Sie das Multimeter wie folgt 1. Schließen Sie die rote Messleitung an den Anschluss µAmA an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung 3.
-
Seite 16: Widerstandsmessung
BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss 10A an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung A . 3. Verbinden Sie die Messleitungen mit den jeweiligen Messpunkten. 4. Lesen Sie den Messwert im Display ab. 5. -
Seite 17: Diodentest
BETRIEBSANLEITUNG 4. Lesen Sie den Messwert im Display ab. Während der Widerstandsmessung, können Sie über die Funktionstasten F1 bis F4 folgende Einstellungen vornehmen: F1: Wechseln zum Diodentest F2: Relativwertmodus aktivieren F3: Messbereich erhöhen F4: Messbereich verringern Hinweise: Bei der Messung von sehr niedrigen Widerständen, fließt der Widerstand der Messleitungen (ca. 0,1 –... - Seite 18 BETRIEBSANLEITUNG F2: Relativwertmodus aktivieren Hinweise: Die Anzeige „OL“ im Display bedeutet, dass der Messkreis nicht geschlossen ist. Bitte entfernen Sie alle Messleitungen von dem Prüfobjekt und von dem Messgerät wenn die Messung beendet ist. 5.3.5 Durchgangstest Warnung: Um mögliche Schäden am Messgerät und an dem Testobjekt zu vermeiden, schalten Sie das Prüfobjekt vor der Messung spannungsfrei, und entladen Sie alle Kapazitäten und Spulen.
-
Seite 19: Kapazitätsmessung
BETRIEBSANLEITUNG 5.3.6 Frequenzmessung / Tastverhältnis Warnung: Um mögliche Schäden am Messgerät und an dem Testobjekt zu vermeiden, legen Sie in diesem Messmodus keine Spannungen über 42 V effektiv an. Um eine Frequenzmessung durchzuführen oder das Tastverhältnis zu bestimmen, schließen Sie das Multimeter wie folgt an: 1. - Seite 20 BETRIEBSANLEITUNG 1. Schließen Sie die rote Messleitung an den Anschluss an, und die Schwarze Messleitung an den Anschluss COM. 2. Stellen Sie den Drehschalter auf die Stellung . Bitte vor der Messung mit offenen Messleitungen in den Relativwertmodus gehen, um Messfehler durch interne Kapazitäten zu vermeiden. 3.
-
Seite 21: Wartung Und Reinigung
BETRIEBSANLEITUNG Wartung und Reinigung Batteriewechsel Wenn die Batterie leer ist, (wird durch den Batterieindikator „ “ angezeigt) darf das Messgerät nicht mehr verwendet werden, da durch falsche Messwerte Lebensgefährliche Situationen entstehen können. Nachdem wieder volle Batterien eingesetzt wurden, darf der Messbetrieb fortgesetzt werden. Entfernen Sie alle Messleitungen, bevor Sie den Batteriewechsel durchführen. -
Seite 22: Sicherungswechsel
BETRIEBSANLEITUNG Sicherungswechsel Warnung: Um mögliche Verletzungen durch einen elektrischen Schlag oder Schäden am Messgerät und an dem Testobjekt zu vermeiden, benutzen Sie immer nur die angegebenen Sicherungen. Entfernen Sie alle Messleitungen, bevor Sie das Gehäuse öffnen. Entfernen Sie alle Messleitungen von dem Messgerät. Schalten Sie das Messgerät aus, indem Sie den Drehschalter auf die Position OFF stellen. -
Seite 23: Entsorgung
BETRIEBSANLEITUNG Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
