- Seite 1 Bedienungsanleitung Multimeter PCE-HDM 7 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 28. November 2018 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Messung der Frequenz und des Tastverhältnisses (%) ...........11 Widerstands-/Dioden-/Durchgangs-/Kapazitätsmessung ..........11 Temperaturmessung .......................12 Bedienung .................... 13 Messwerte einfrieren .......................13 Hintergrundbeleuchtung ....................13 MODE Taste ........................13 MAX/MIN Datenaufzeichnung ..................13 Bluetooth und Taschenlampe ..................13 Automatische Abschaltung ....................14 Sicherung/Batterien tauschen ............14 Garantie ....................15 Entsorgung ..................15 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
• Verwenden UL-registrierte Messleitungen entsprechenden Sicherheitskategorie. • Achten Sie auf die Einhaltung aller relevanten Sicherheitsbestimmungen. Verwenden Sie nur zugelassene persönliche Schutzausrüstung, wenn Sie an stromführenden elektrischen Schaltkreisen arbeiten – vor Allem wenn die Gefahr eines Störlichtbogens besteht. © PCE Instruments... -
Seite 4: Internationale Sicherheitssymbole
Sicherung: 10 A 600 V Flink (10 A, 30 Sekunden lang, max. alle 15 Minuten) Widerstand, Durchgang, Diodentest, 600 V AC RMS / 600 V DC Kapazität, Frequenz, Tastverhältnis Temperatur 300 V AC RMS oder 300 V DC © PCE Instruments... -
Seite 5: Sicherheitskategorien
ACHTUNG: Wenn die isolierte Spitze von einer oder von beiden Sonden entfernt wurde, sind nur CAT II Anwendungen möglich. Beachten Sie die Tabelle mit den Eingangsgrenzwerten weiter oben in dieser Anleitung. 1 – Mit isolierter Spitze 2 – Ohne isolierte Spitze © PCE Instruments... -
Seite 6: Technische Spezifikationen
± (1,0 % + 8 Digits) 4,000 V 1 mV ± (1,0 % + 3 Digits) 40,00 V 10 mV 400,0 V 0,1 V ± (1,2 % + 3 Digits) Eingangssicherung: 600 VDC oder 600 VAC RMS Eingangswiderstand: 10 MΩ © PCE Instruments... - Seite 7 Frequenzbereich: 5 Hz …. 10 kHz 0 … 1400 °F Temperatur 0,1 °F ± (1,2 % + 9 °F) *18 °C … 760 °C 0,1 °C ± (2,0 % + 5 °F) Eingangssicherung: 300 VAC RMS oder 300 VDC Angaben ohne Temperatursensor © PCE Instruments...
- Seite 8 0 ... +40 °C, <70 % r. F. Lagerbedingungen -10 ... +60 °C, <80 % r. F. Betriebshöhe 2000 m Abmessungen 147 x 68 x 50 mm Gewicht 318 g Sicherheit UL 61010-1 V-3 CAT III 600 V Verschmutzungsgrad 2 © PCE Instruments...
-

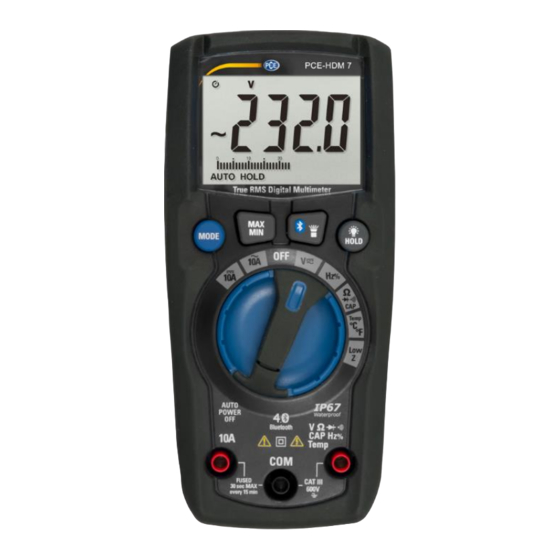

Seite 9: Gerätebeschreibung
Frequenz Tastverhältnis Ω Widerstand Durchgansprüfung Diodetest Kapazität N, m, µ, Größeneinheiten M, k °C / °F Temperatur Überlast Auto Abschaltfunktion Batterieanzeige AUTO Automatischer Messbereich HOLD Messwert eingefroren Low Z Spannungsmessung MAX/MIN Größter / kleinster Wert Bluetooth aktiviert © PCE Instruments... -
Seite 10: Lieferumfang
Lieferumfang 1 x Multimeter PCE-HDM 7 1 x Messleitung 1 x Aufbewahrungstasche 1 x Typ-K-Thermodrahtfühler 1 x Thermoelementadapter 1 x Bedienungsanleitung 2 x AAA 1,5 Batterien 1 x Dichtung Ein-/Ausschalten Um das Gerät einzuschalten, drehen Sie den Wahlschalter auf die gewünschte Messfunktion. -
Seite 11: Gleichstrommessung (Dc)
Berühren Sie den zu messenden Stromkreis mit den Messspitzen. Wenn Sie DC Spannung messen möchten, berühren Sie mit der roten Messspitze die positive und mit der schwarzen Messspitze die negative Seite. Lesen Sie den Spannungsmesswert vom Display ab. © PCE Instruments... -
Seite 12: Low Z Ac/Dc Spannungsmessung
Berühren Sie den zu messenden Stromkreis mit den Messspitzen. Wenn Sie DC Spannung messen möchten, berühren Sie mit der roten Messspitze die positive und mit der schwarzen Messspitze die negative Seite. Lesen Sie den Spannungsmesswert vom Display ab. © PCE Instruments... -
Seite 13: Messung Der Frequenz Und Des Tastverhältnisses (%)
Ihre gewünschte Messfunktion aus. Schließen Sie nun Ihren Prüfling an „COM“ und „V, Ω, HZ, %, mA, …“ an. Ihnen wird direkt der Messwert angezeigt. HINWEIS: Um die Kapazität eines Kondensators zu bestimmen, ist es wichtig, dass dieser vor der Messung entladen ist. Der Kondensator wird bei der Messung aufgeladen. © PCE Instruments... -
Seite 14: Diodenprüfung
Schließen Sie anschließend das Thermoelement an den Thermoelement Adapter an. Achten Sie hierbei auf die richtige Polung. Der Messwert wird Ihnen direkt angezeigt. Der Messwert hat sich nach ca. 30 Sekunden stabilisiert. Mit der „MODE“ Taste können Sie zwischen °C und °F auswählen. © PCE Instruments... -
Seite 15: Bedienung
Bildschirm erscheint das Bluetooth Zeichen. Um Bluetooth wieder auszuschalten, drücken Sie die Bluetooth Taste erneut für mehrere Sekunden. Nutzen Sie die „Meterbox Pro“ App aus Ihrem Android oder iOS Store, um eine Verbindung zwischen dem Gerät und Ihrem Handy aufzubauen. © PCE Instruments... -
Seite 16: Automatische Abschaltung
Sicherung und Batterien: Sicherung: F10A/600V (5*20 mm) Batterien: 3 x 1,5 V AAA HINWEIS: Bevor Sie die Sicherung oder die Batterien tauschen, müssen Sie zunächst alle Messleitungen vom Messgerät trennen und das Gerät muss vorher ausgeschaltet werden. © PCE Instruments... -
Seite 17: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 18 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
