Ports - Siemens SIMATIC NET SCALANCE XF-200 Projektierungshandbuch

Menüs im WBM
5.4 Das Menü Switch
5.4.2

Ports

Switch Ports
Diese Seite informiert Sie über den aktuellen Zustand der Ports. Zudem können
verschiedene Porteinstellungen vorgenommen werden.

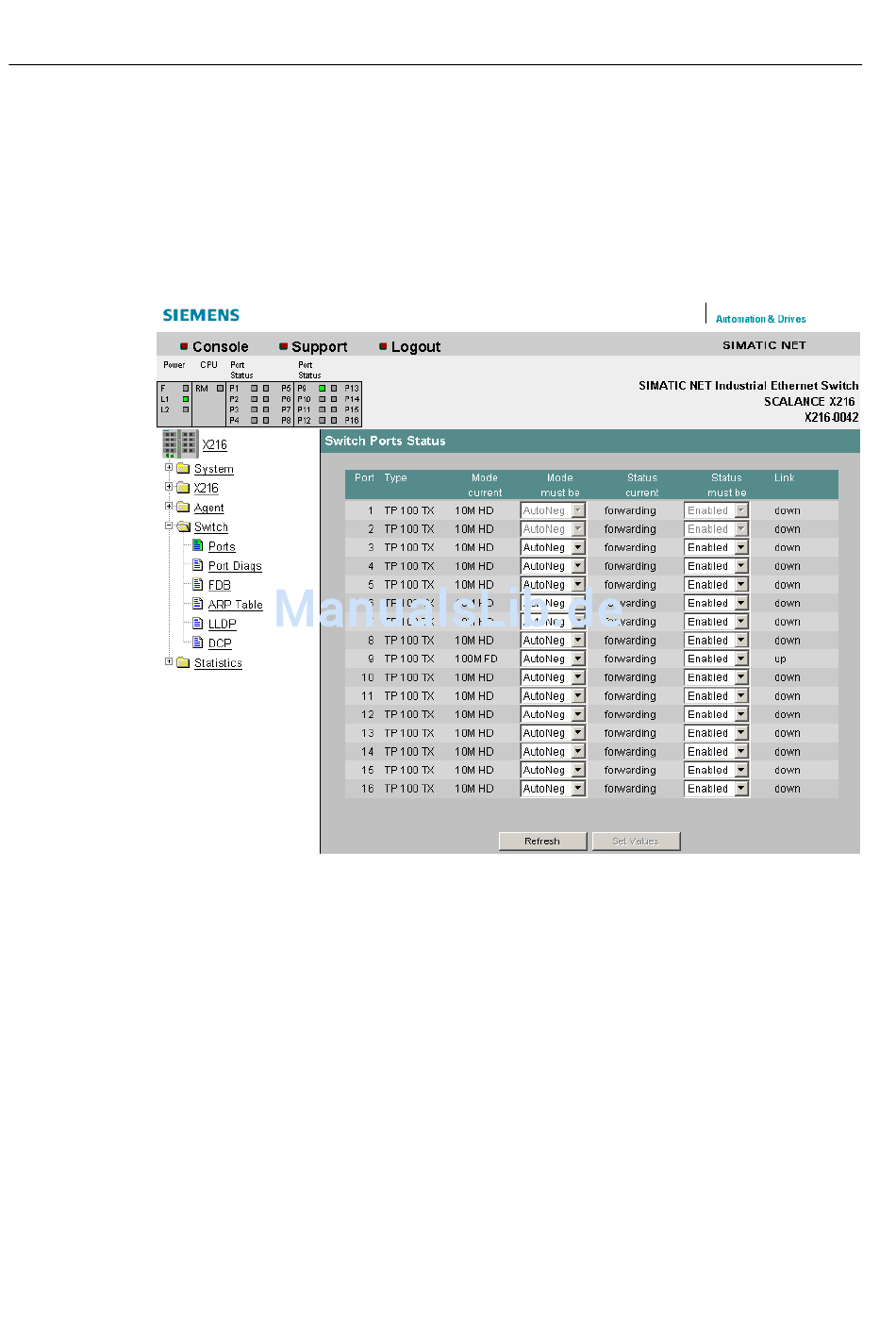

Bild 5-35
Port
Zeigt die Portnummer an.
Type
Zeigt die Art des Ports an.
Folgende Port-Typen sind bei den IE-Switches X-200 Modulen verfügbar:
● TP 10 TX
● TP 100 TX
● FO 100 FX
Mode
Zeigt die Übertragungsgeschwindigkeit (10 oder 100 MBit/s) und das Übertragungsverfahren
(Vollduplex (FD) oder Halbduplex (HD)) an.
118
Switch Ports Status
Projektierungshandbuch, 07/2014, C79000-G8900-C285-05
SCALANCE X-200
