Netztopologien und Medienredundanz

1.1

Netztopologien

Die Switching-Technologie ermöglicht den Aufbau ausgedehnter Netze mit mehreren
Teilnehmern und vereinfacht die Netzerweiterung.
Welche Netztopologien können realisiert werden?
Mit den IE-Switches X-200 können Linien-, Ring- bzw. Sterntopologien realisiert werden.
Hinweis
Achten Sie darauf, dass für die jeweiligen Geräte die maximal zugelassenen Kabellängen
eingehalten werden. Entnehmen Sie die Angaben zu den zugelassenen Kabellängen dem
Kapitel Technische Daten in der Betriebsanleitung.
Linientopologie
Bild 1-1
SCALANCE X-200
Projektierungshandbuch, 07/2014, C79000-G8900-C285-05

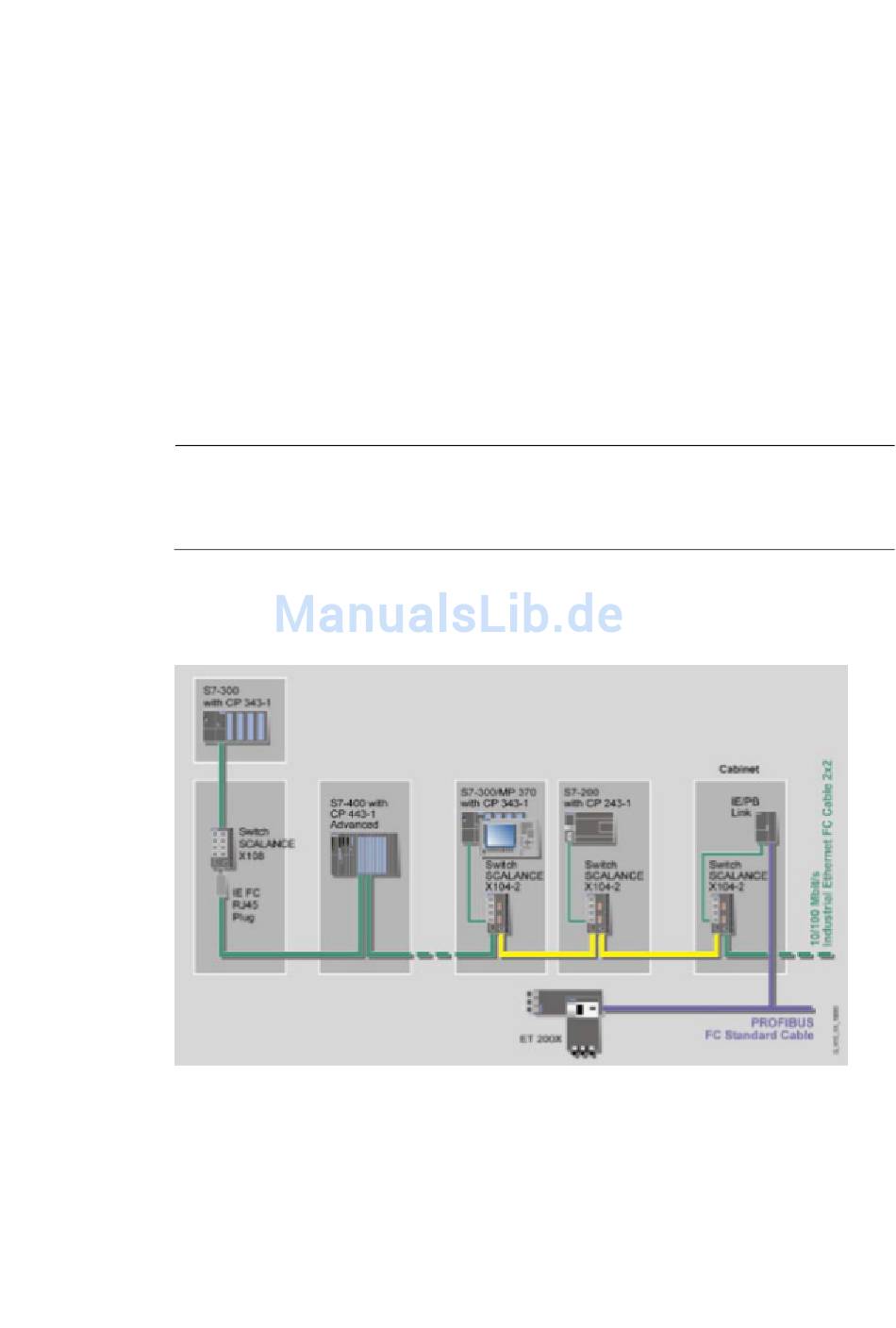

Elektrische/optische Linientopologie mit X-100
