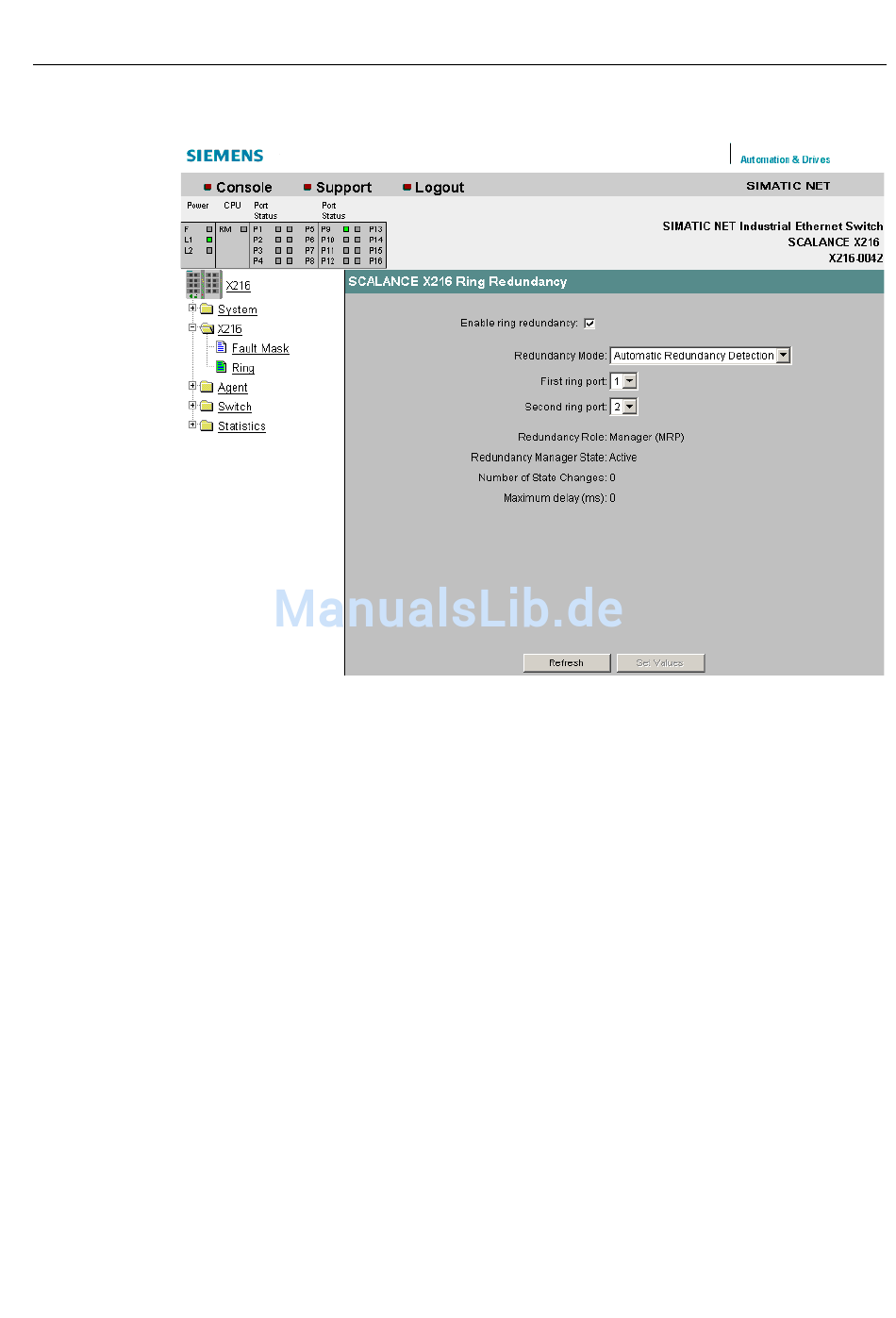

Bild 5-13
Enable Ring Redundancy
Hier können Sie auswählen, ob die Baugruppe Teil eines Ringes ist.
Redundancy Mode
Hier können Sie das Redundanzverfahren und die Rolle der Baugruppe innerhalb eines
Rings auswählen.
● Automatic Redundancy Detection
● MRP Client
SCALANCE X-200
Projektierungshandbuch, 07/2014, C79000-G8900-C285-05
Ring Redundancy
Wählen Sie diese Einstellung, um eine automatische Konfiguration des
Redundanzbetriebs vorzunehmen.
Im Modus "Automatic Redundancy Detection" stellt der IE-Switch X-200 automatisch fest,
ob sich ein Gerät mit der Rolle HRP Manager im Ring befindet. Ist dies der Fall, so nimmt
das Gerät die Rolle "HRP Client" ein.
Wenn kein HRP Manager gefunden wird, dann handeln alle Geräte mit der Einstellung
"Automatic Redundancy Detection" oder "MRP Manager (Auto)/Client" untereinander
aus, welches Gerät die Rolle MRP Manager einnimmt. Die übrigen Geräte stellen sich
automatisch auf die Rolle "MRP Client" ein.
Hier können Sie die Rolle "MRP Client" auswählen.
In einem MRP-Ring muss mindestens ein Gerät entweder auf die Rolle "Automatic
Redundancy Detection" oder auf die Rolle "MRP Manager (Auto)/Client" eingestellt sein.
Bei allen übrigen Geräten kann ausserdem auch die Rolle "MRP Client" eingestellt sein.
Wenn alle bis auf ein Gerät im Ring als "MRP Client" konfiguriert werden, dann nimmt
dieses Gerät automatisch die Rolle MRP Manager ein.
Menüs im WBM
5.2 Das Menü X-200
71
