Management, Command Line Interface oder SNMP-Zugriffe. Details hierzu finden sie im
"Projektierungshandbuch Industrial Ethernet Switches SCALANCE X-200".
Die beiden per Projektierung verbundenen IE-Switches X-200IRT tauschen
Datentelegramme miteinander aus und synchronisieren damit ihren Betriebsstatus. Dabei
nimmt ein Gerät die Rolle Standby-Master, das andere die Rolle Standby-Slave ein. Im
fehlerfreien Zustand ist nur beim Master die Koppelstrecke zum anderen Netzsegment aktiv.
Wenn diese Koppelstrecke ausfällt, z. B. infolge eines Link-Down oder eines Geräteausfalls,
dann aktiviert der Slave seine Koppelstrecke, solange der Fehler ansteht. Die
Rekonfiguration erfolgt innerhalb von 0,3 s.
Siehe auch
Standby (Seite 75)
1.8

Spanning Tree, Medienredundanz und Passive Listening

Wenn Sie ein STP-Segment an verschiedenen Geräten eines MRP- bzw. HRP-Rings
anbinden wollen, müssen Sie bei allen Geräten des Rings Passive Listening aktivieren
Da Passive Listening die Weiterleitung von STP-BPDUs unterstützt, entstehen keine
kreisenden Telegramme.

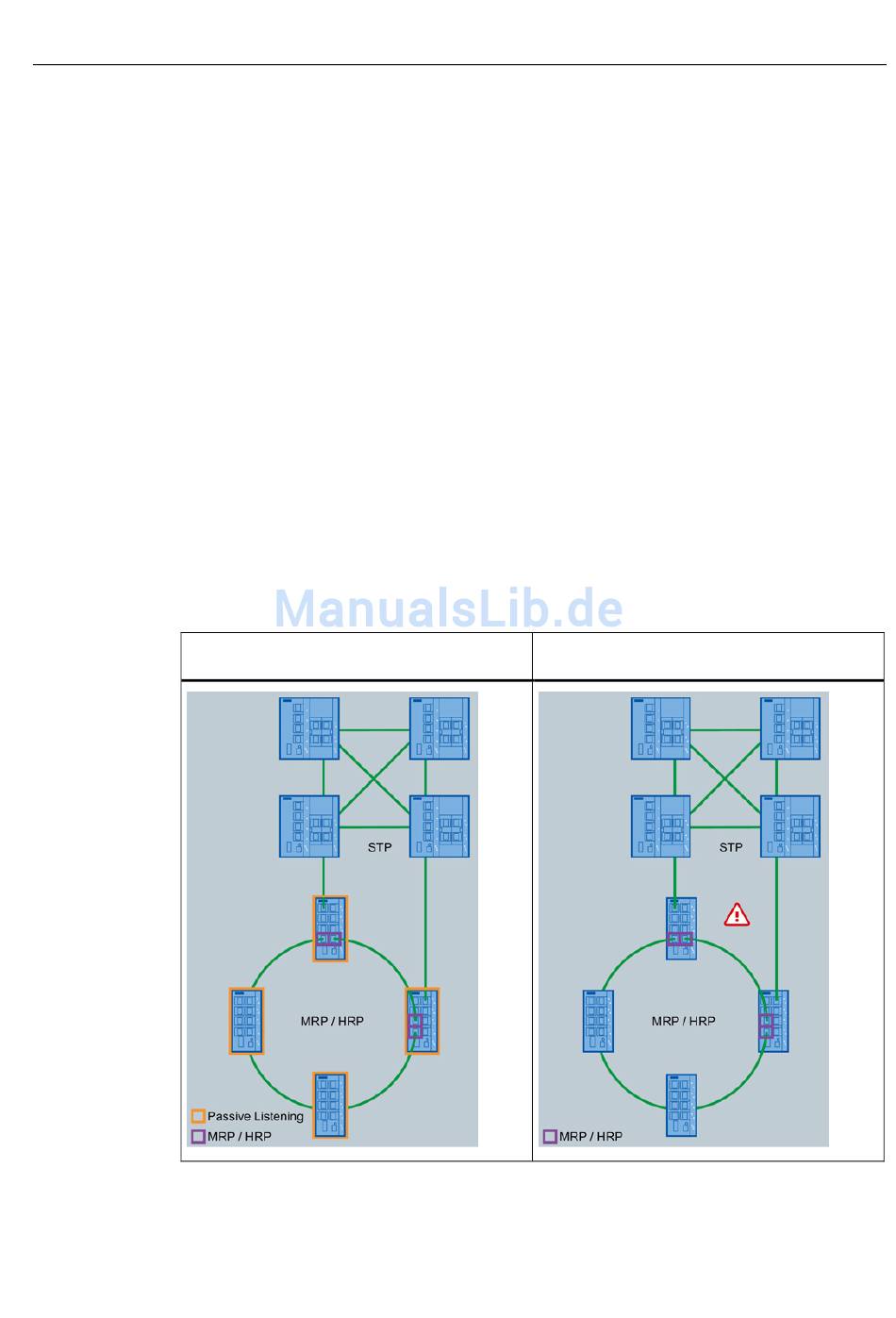

①
an einen Ring
SCALANCE X-200
Projektierungshandbuch, 07/2014, C79000-G8900-C285-05
Zulässige Anbindung eines STP-Segments
Netztopologien und Medienredundanz
1.8 Spanning Tree, Medienredundanz und Passive Listening
②
Unzulässige Anbindung eines STP-Segments
an einen Ring
①
.
