Menüs im WBM
5.2 Das Menü X-200

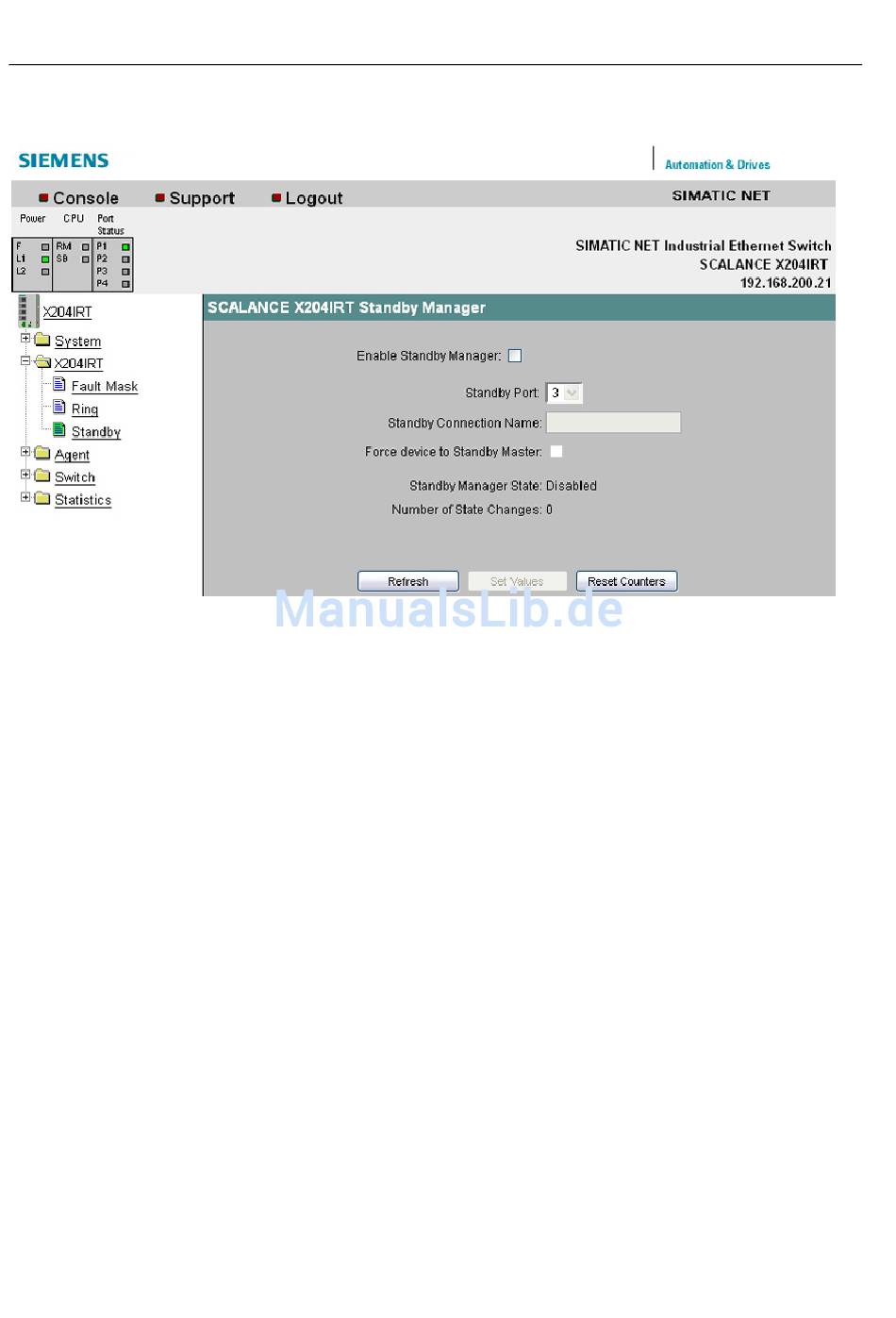

Bild 5-14 Standby Manager
Enable Standby Manager
Klicken Sie auf das Optionskästchen, um die Funktion ein- bzw. auszuschalten.
Standby Port
Wählen Sie einen Port, über den die Kopplung zum zweiten Ring erfolgt.
Der Standby-Port ist an der Umleitung des Datenverkehrs beteiligt. Im ungestörten Fall ist
nur der Standby-Port des Master aktiv und übernimmt den Datenverkehr in den
angeschlossenen HRP-Ring bzw. HRP-Linie.
Wenn der Master oder die Ethernet-Verbindung (Link) eines Standby-Port des Master
ausfällt, dann wird der Standby-Port des Master abgeschaltet und der Standby-Port des
Slave aktiviert. Damit wird wieder eine funktionierende Ethernet-Verbindung in das
angeschlossene Netzsegment (HRP-Ring bzw. HRP-Linie) hergestellt.
Standby Connection Name
Durch diesen Namen wird das Master-/Slave-Gerätepaar definiert. Beide Geräte müssen im
selben Ring liegen.
Tragen Sie hier den Namen für die Standby-Verbindung ein. Dieser muss identisch sein mit
dem beim Standby-Partner eingetragenen Namen. Der Name kann frei gewählt werden, darf
im ganzen Netz jedoch nur für ein Gerätepaar verwendet werden.
