Diagnose des Leistungsabfalls
Die nachfolgend abgebildete Diagnose-Seite erscheint, wenn Sie den Wert des
Leistungsabfalls anklicken. Sie zeigt die Werte des Leistungsabfalls über einen zeitlichen
Verlauf.

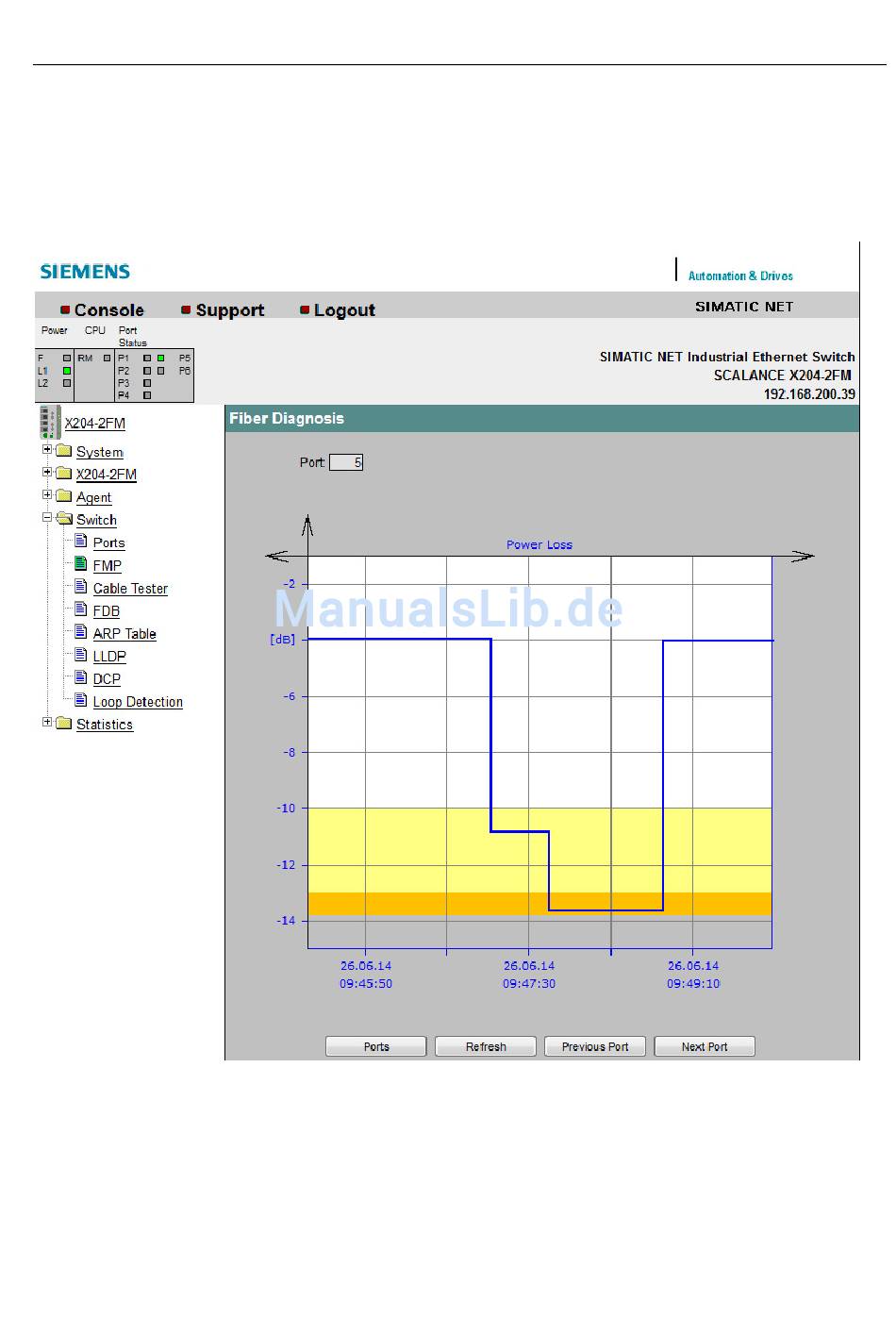

Bild 5-38 Diagnose Leistungsabfall
Die vertikale Achse zeigt den Leistungsabfall in dB.
Die horizontale Achse zeigt die Zeit ab dem Hochlauf des IE-Switch, bezogen auf die
aktuelle Uhrzeit und das aktuelle Datum. Datums- und Uhrzeitinformationen werden von
dem PC übernommen, auf dem der verwendete Web-Browser läuft.
