RUGGEDCOM M2200
Installationshandbuch
Kommunikations-Ports
Der RUGGEDCOM M2200 kann mit verschiedenartigen Kommunikations-Ports ausgestattet werden, um
seine Funktionen und Leistungsfähigkeit zu erweitern. Mit fünf verfügbaren Steckplätzen unterstützt der
RUGGEDCOM M2200 eine Vielzahl von Ethernet-Modulen in Glasfaser- oder Kupfertechnik mit einem oder zwei
Ports verschiedener Geschwindigkeiten mit bis zu neun Gigabit-Ethernet-Ports (1 GBit/s).
Modulzuweisung

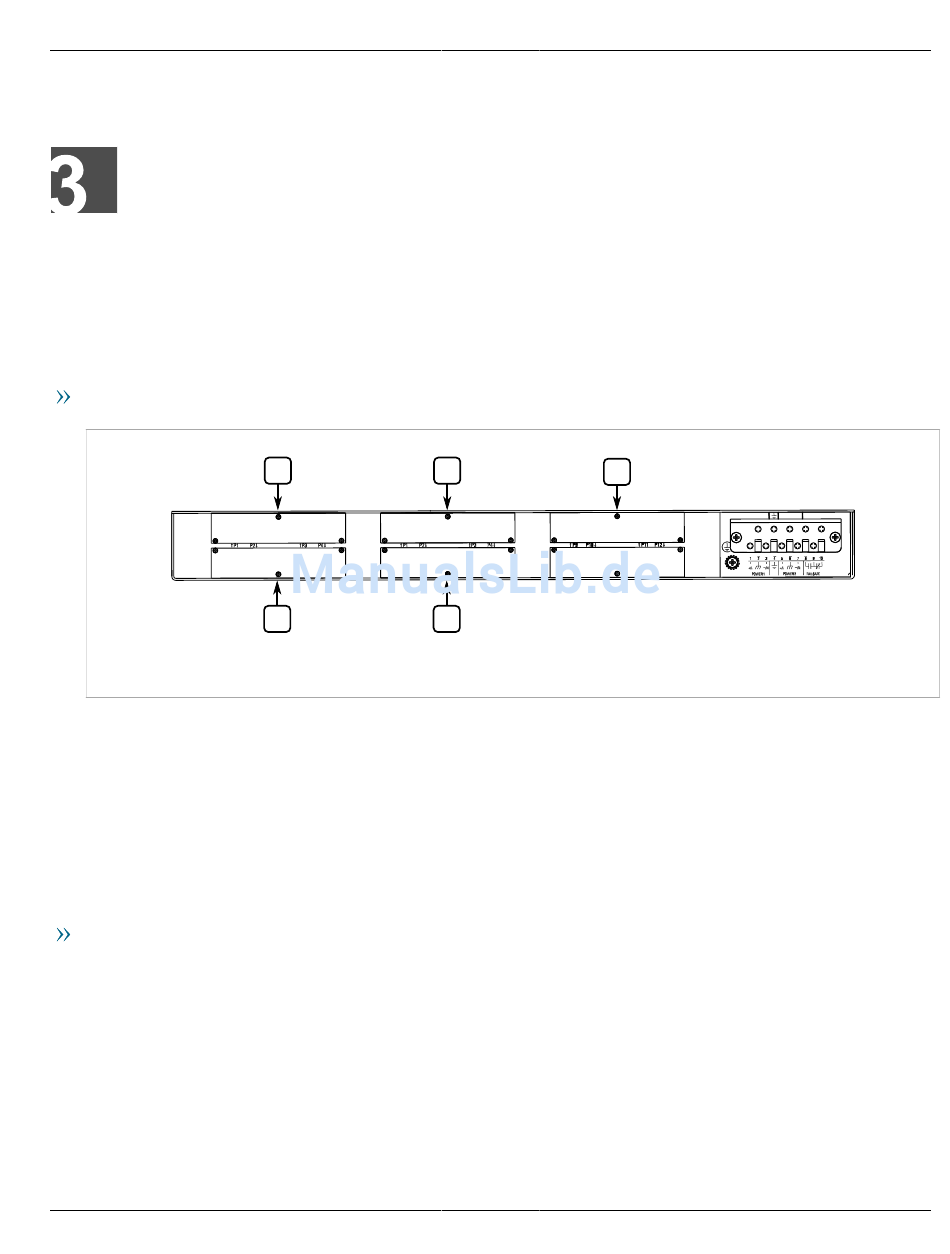

Abbildung 13: Modulzuweisung
Jeder Modultyp hat einen festen Platz im RUGGEDCOM M2200-Chassis:
• Steckplatz 5 unterstützt ein Ethernet-Modul in Glasfaser- oder Kupfertechnik mit einem Port für bis zu 1 GBit/s
• Alle anderen Ports unterstützen eine beliebige Kombination aus Ethernet-Anschlüssen in Glasfaser- oder
Kupfertechnik für bis zu 1 GBit/s
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über die ROS-Bedienoberfläche
ermittelt werden. Informationenm zum Lesen der Werksdaten-Datei finden Sie im ROS-Benutzerhandbuch zum
RUGGEDCOM M2200.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbindung/Aktivität) des Ports anzeigt.
1
3
2
4
Kommunikations-Ports
5
Kapitel 3
19
