Topologie

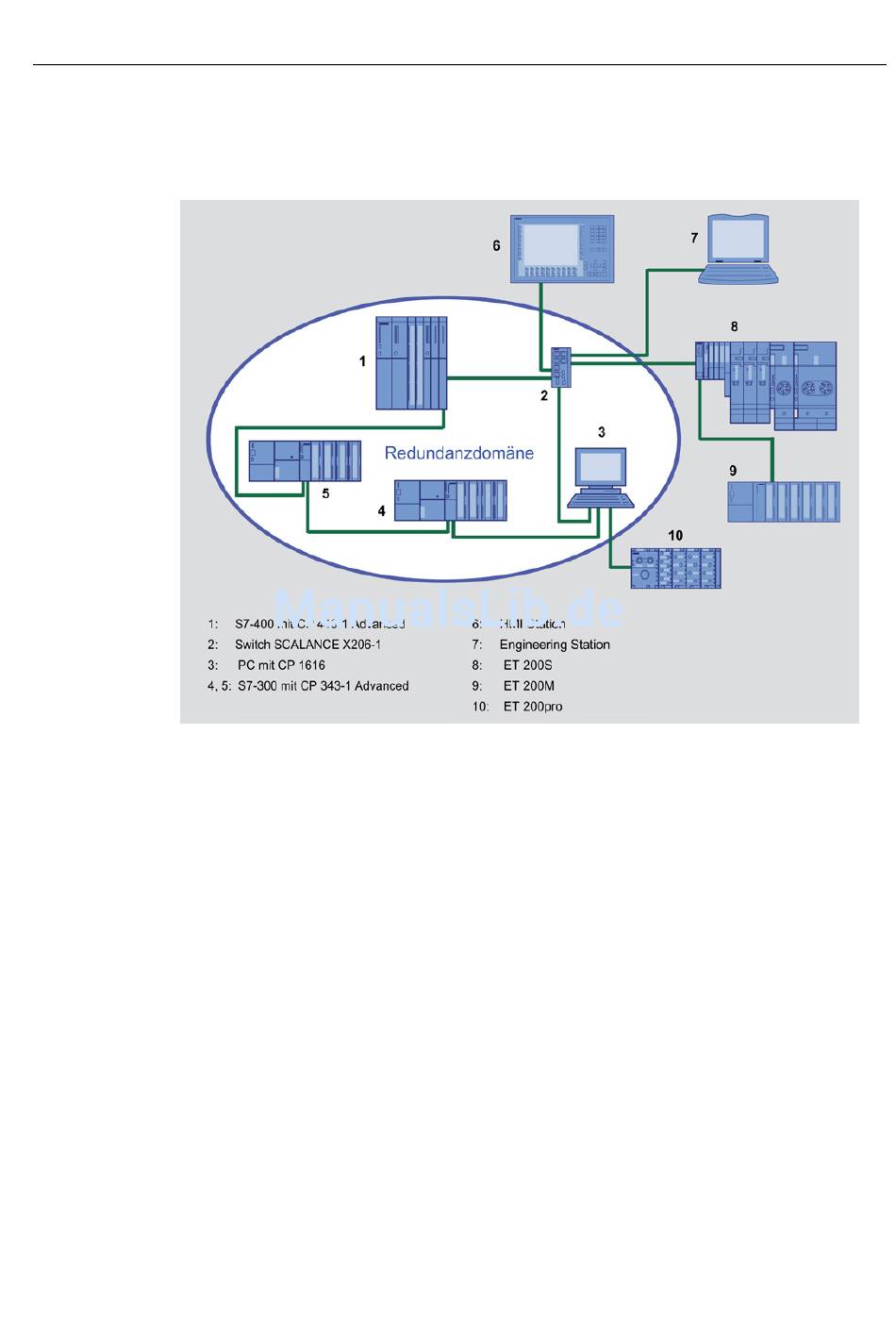

Die folgende Abbildung zeigt eine mögliche Topologie für Geräte in einem Ring mit MRP.
Bild 1-9
Für die Ringtopologie mit Medienredundanz nach dem Verfahren MRP gelten folgende
Regeln:
● Alle innerhalb der Ringtopologie verbundenen Geräte sind Mitglieder der gleichen
● Ein Gerät im Ring ist Redundanzmanager.
● Alle anderen Geräte im Ring sind Redundanz-Clients.
Nicht MRP-fähige Geräte können über einen Switch SCALANCE X oder einen PC mit
CP 1616 an den Ring angebunden werden.
SCALANCE X-200
Projektierungshandbuch, 07/2014, C79000-G8900-C285-05
Beispiel einer Ringtopologie mit dem Medienredundanzverfahren MRP
Redundanz-Domäne.
Netztopologien und Medienredundanz
1.4 MRP
