inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 44

EINBAU UND MoNTAGE
Laibungsgitter montieren
HINWEIS
Algenansammlung um das Laibungsgitter.
Verfärbung der Fassade!
► Vor Montage des Laibungsgitters alle Dichtungsbänder umlaufend befestigen.
► In gefährdeten Gebieten vor Montage eine biozide Voreinstellung/ wasserabweisende
Vorbehandlung der Putzoberläche um die Haube durchführen. (Befragen Sie dazu ihren
Planer!)
HINWEIS
Montage an nicht fertiggestellter Außenwand.
Beschädigung der Außenwand!
► Laibungsgitter erst montieren, wenn Außenwand fertiggestellt und vollständig ausgehärtet
ist.
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Der Flachkanal ist montiert.
Das Klebeband an der Öffnung Flachkanal ist entfernt.

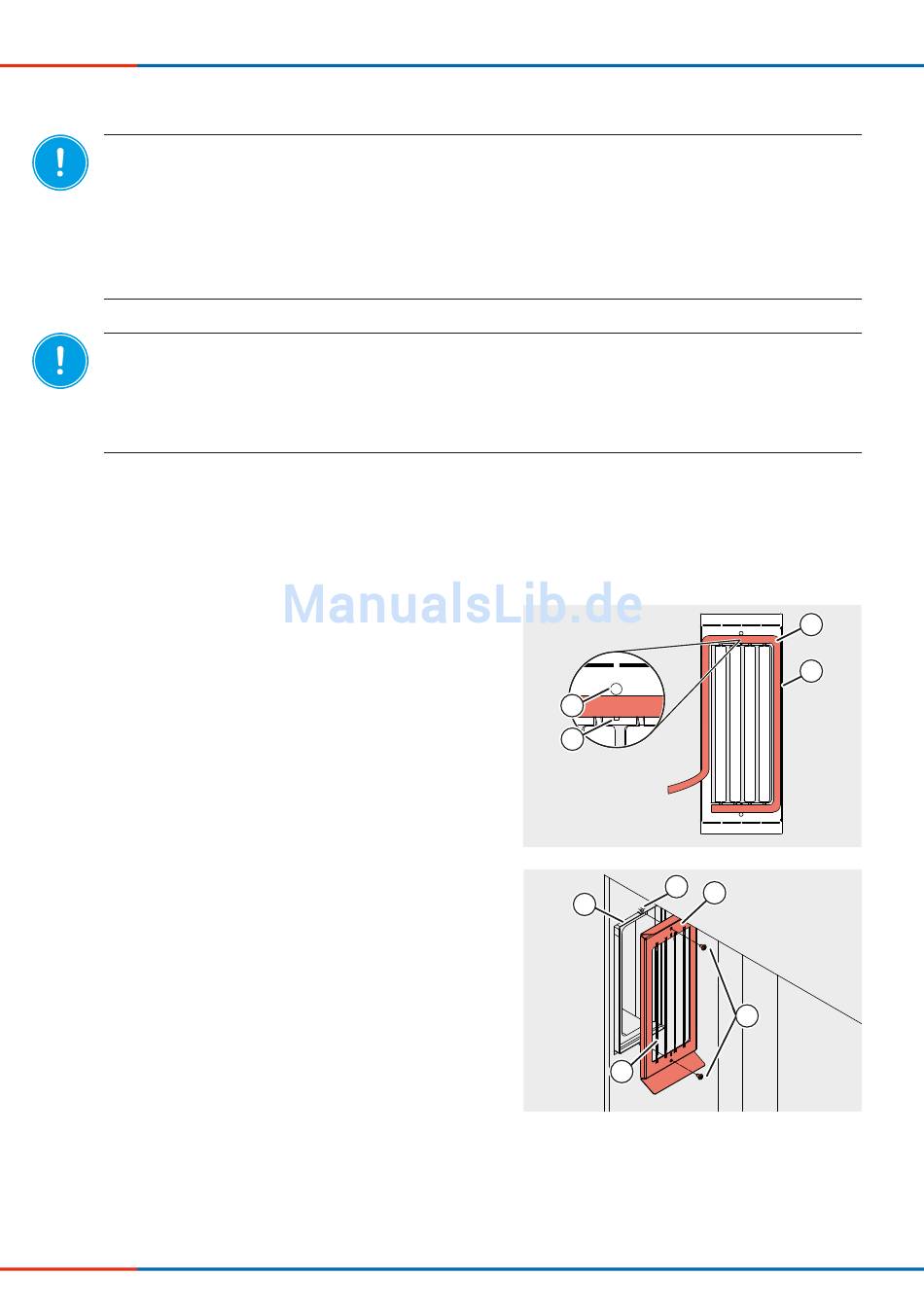

► Befestigen Sie das Dichtungsband,
9 mm, (1) außenwandseitig seitlich und
umlaufend entlang der Außenkante Laibungs-
gitter (2).
Achten Sie darauf, dass das Dichtungs-
band (1) oben und unten zwischen der Durch-
gangs-Bohrung (3) und dem Kondensat-Ablauf
(4) eingeklebt ist.
► Schrauben Sie das Laibungsgitter (7) mit den
Schrauben (8) an die Befestigungs-
elemente (6) der Schiebehülse (5).
Achten Sie darauf, dass die Lamellen (9) des
Laibungsgitters (7) den Luftvolumenstrom vom
Fenster weg leiten.
44 Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart
3
4
6
5
9
•
® Corner Montage- und Bedienungsanleitung
1
2
7
8
