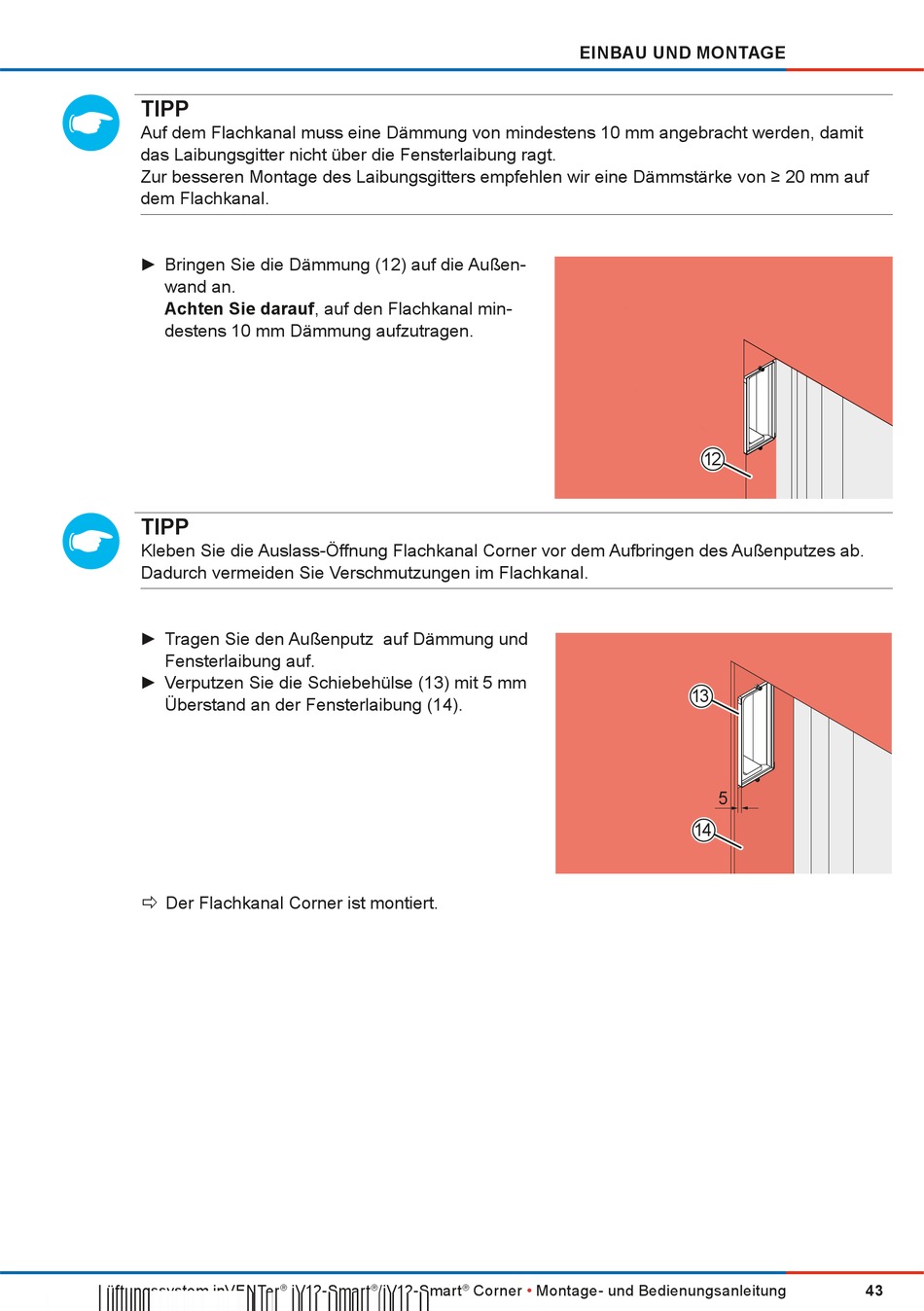

inVENTer iV12-Smart Montage- Und Bedienungsanleitung Seite 43

TIPP
Auf dem Flachkanal muss eine Dämmung von mindestens 10 mm angebracht werden, damit
das Laibungsgitter nicht über die Fensterlaibung ragt.
Zur besseren Montage des Laibungsgitters empfehlen wir eine Dämmstärke von ≥ 20 mm auf
dem Flachkanal.
► Bringen Sie die Dämmung (12) auf die Außen-
wand an.
Achten Sie darauf, auf den Flachkanal min-
destens 10 mm Dämmung aufzutragen.
TIPP
Kleben Sie die Auslass-Öffnung Flachkanal Corner vor dem Aufbringen des Außenputzes ab.
Dadurch vermeiden Sie Verschmutzungen im Flachkanal.
► Tragen Sie den Außenputz auf Dämmung und
Fensterlaibung auf.
► Verputzen Sie die Schiebehülse (13) mit 5 mm
Überstand an der Fensterlaibung (14).
Ö
Ö
Der Flachkanal Corner ist montiert.
Lüftungssystem inVENTer ® iV12-Smart ® /iV12-Smart
EINBAU UND MoNTAGE
•
® Corner Montage- und Bedienungsanleitung
2 1
3 1
5
4 1
43
