SYSTEMÜBERSICHT

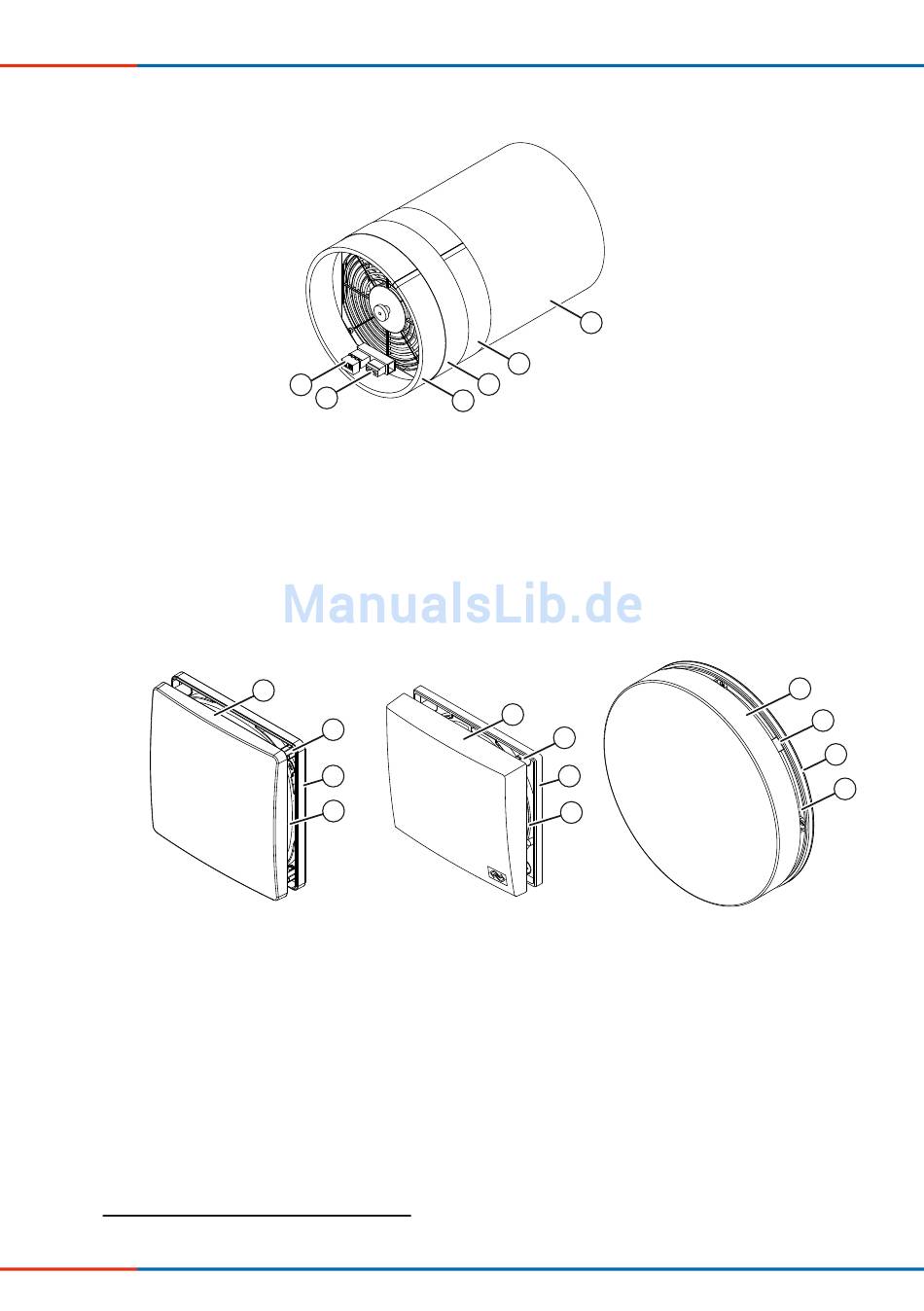

Einschub Wärmespeicher (gedämmter Wärmespeicher mit Reversier-Ventilator)
Abbildung 3: Einschub Wärmespeicher iV12-Smart mit Reversier-Ventilator
1 Wärmespeicher mit Dämmung
2 Filzstreifen
3 Reversier-Ventilator
Innenblenden
Innenblende Flair V-233x233
Abbildung 4: Innenblenden
1 Abdeckung innenblende
2 Abstandshalter
3 Grundplatte Innenblende
4 Staubilter
1)
Pollenilter optional erhältlich für alle Innenblenden,
1)
Feinilter optional erhältlich für Innenblenden R-D290 und Flair V-233x233
8 Lüftungssystem inVENTer
6
5
1
2
3
4
Innenblende V-220x200
® iV12-Smart ® /iV12-Smart
1
2
3
4
4 Filzstreifen
5 Anschluss-Klemme Ventilator
6 Stecker Regler
1
2
3
4
•
® Corner Montage- und Bedienungsanleitung
1
Innenblende R-D290
2
3
4
