Fig. 10
B
26
Ölstand überprüfen
Die Hydraulikanlage ist ein geschlossenes System mit
Öltank, Ölpumpe und Steuerventil. Überprüfen Sie den
Schmierölstand regelmäßig vor jeder Inbetriebnahme. Zu
niedriger Ölstand kann die Ölpumpe beschädigen.
Hinweis: Der Ölstand muss bei eingefahrenem Spaltmes-
ser kontrolliert werden. Der Ölmessstab befindet sich un-
ter dem Spalttisch in der Einfüllschraube A (Fig. 8) und
ist mit 2 Kerben versehen. Befindet sich der Ölspiegel
an der unteren Kerbe, entspricht das dem Ölstand-Mini-
mum. Sollte dies der Fall sein, muss sofort Öl nachgefüllt
werdn. Die obere Kerbe zeigt das Ölstand-Maximum an.
Die Spaltsäule muss vor der Prüfung eingefahren sein, die
Maschine muss eben stehen.
Wann wechsle ich das Öl?
Erster Ölwechsel nach 50 Betriebsstunden, danach alle
500 Betriebsstunden.

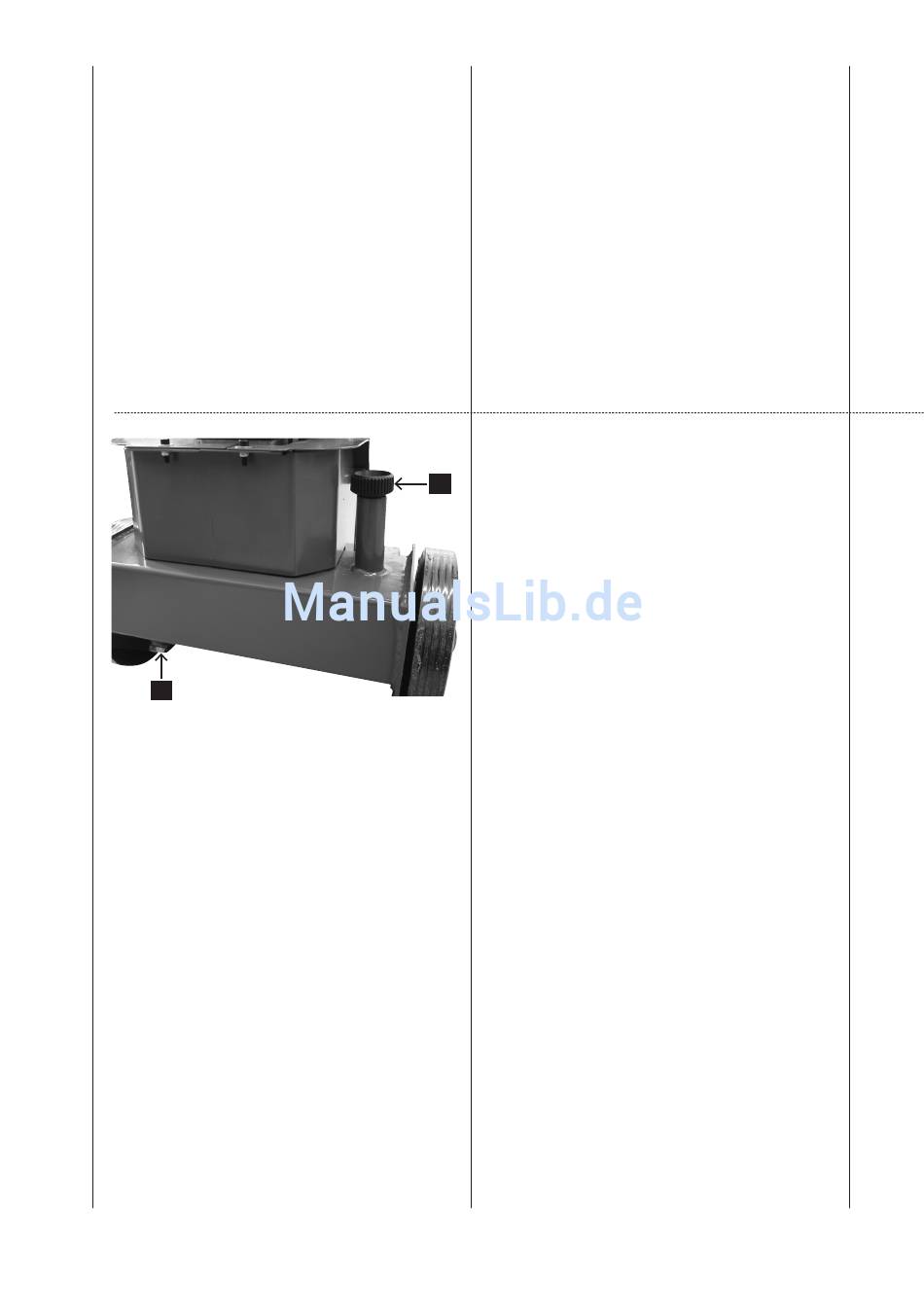

Ölwechsel, Fig. 10
• Fahren Sie die Spaltsäule komplett ein.
• Stellen Sie einen Behälter mit mindestens 8 l
Fassungsvermögen unter den Spalter.
A
• Lösen Sie die Entlüftungsklappe A
• Öffnen Sie die Ablass-Schraube B, damit das Öl
herauslaufen kann.
• Schließen Sie die Ablass-Schraube wieder und ziehen
sie gut an.
• Füllen Sie 8 l neues Hydrauliköl mit Hilfe eines
sauberen Trichters wieder ein.
• Schrauben Sie die Entlüftungskappe wieder auf.
Entsorgen Sie anfallendes Altöl ordnungsgemäß in der
örtli chen Altölsammelstelle. Es ist verboten, Altöle in den
Boden abzulassen oder mit Abfall zu vermischen.
Wir empfehlen folgende Hydrauliköle:
Aral Vitam gf 22
BP Energol HLP-HM 22
Mobil DTE 11
Shell Tellus 22
oder gleichwertige.
Keine anderen Ölsorten verwenden! Der Gebrauch von
ande ren Ölen beeinflusst die Funktion des Hydraulikzy-
linders.
Spalterholm
Der Holm des Spalters ist vor Inbetriebnahme leicht ein-
zufetten. Dieser Vorgang muss alle 5 Betriebsstunden
wiederholt werden. Fett oder Sprühöl leicht auftragen.
Der Holm darf nicht trockenlaufen.
Hydraulikanlage
Die Hydraulikanlage ist ein geschlossenes System mit Öl-
tank, Ölpumpe und Steuerventil
Das werksseitig komplettierte System darf nicht verändert
oder manipuliert werden.
Ölstand regelmäßig kontrollieren.
Zu niedriger Ölstand beschädigt die Ölpumpe.
Hydraulikanschlüsse und Verschraubungen regelmäßig
auf Dichtheit prüfen – evtl. nachziehen.
