Scheppach HL1200 Anleitung Seite 16

Fig. 4.1
Fig. 5
2
1
4
3
Fig. 6
16

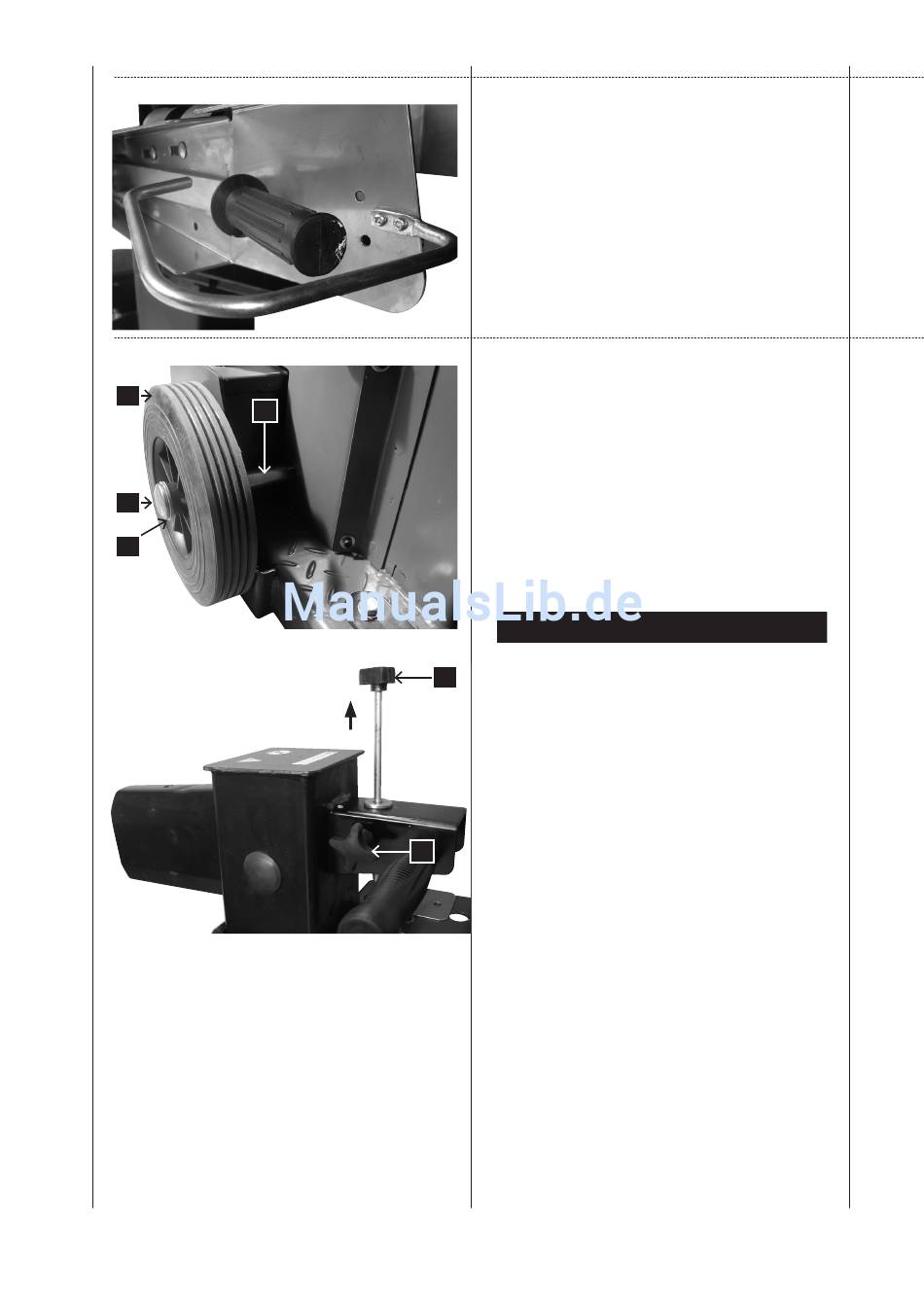

Sicherungsbügel an Bedienarme montieren, Fig. 4.1
Sicherungsbügel mit 2 Kreuzschlitzschrauben, 2 Schei-
ben und 2 Stoppmuttern an beide Bedienarme fest-
schrauben.
Laufräder montieren, Fig. 5
• Radachse (1) durch die Bohrungen stecken.
• Beidseitig je eine Scheibe, Laufrad (2), Scheibe (3)
montieren.
• Sicherungskappe (4) beidseitig aufdrücken.
Hubbegrenzung bei Kurzholz, Fig. 6
B
Untere Spaltmesserposition ca. 10 cm über Spalttisch
• Spaltmesser auf gewünschte Position fahren
• einen Bedienarm loslassen
• Motor ausschalten
• den zweiten Bedienarm loslassen
• die Feststellschraube A lösen
• die Hub-Einstellstange B nach oben führen, bis sie von
der Feder gestoppt wird
• die Feststellschraube A wieder anziehen.
A • Motor einschalten
• obere Position überprüfen.
Arbeitshinweise
