Bedienung
4.5 Nadel wechseln

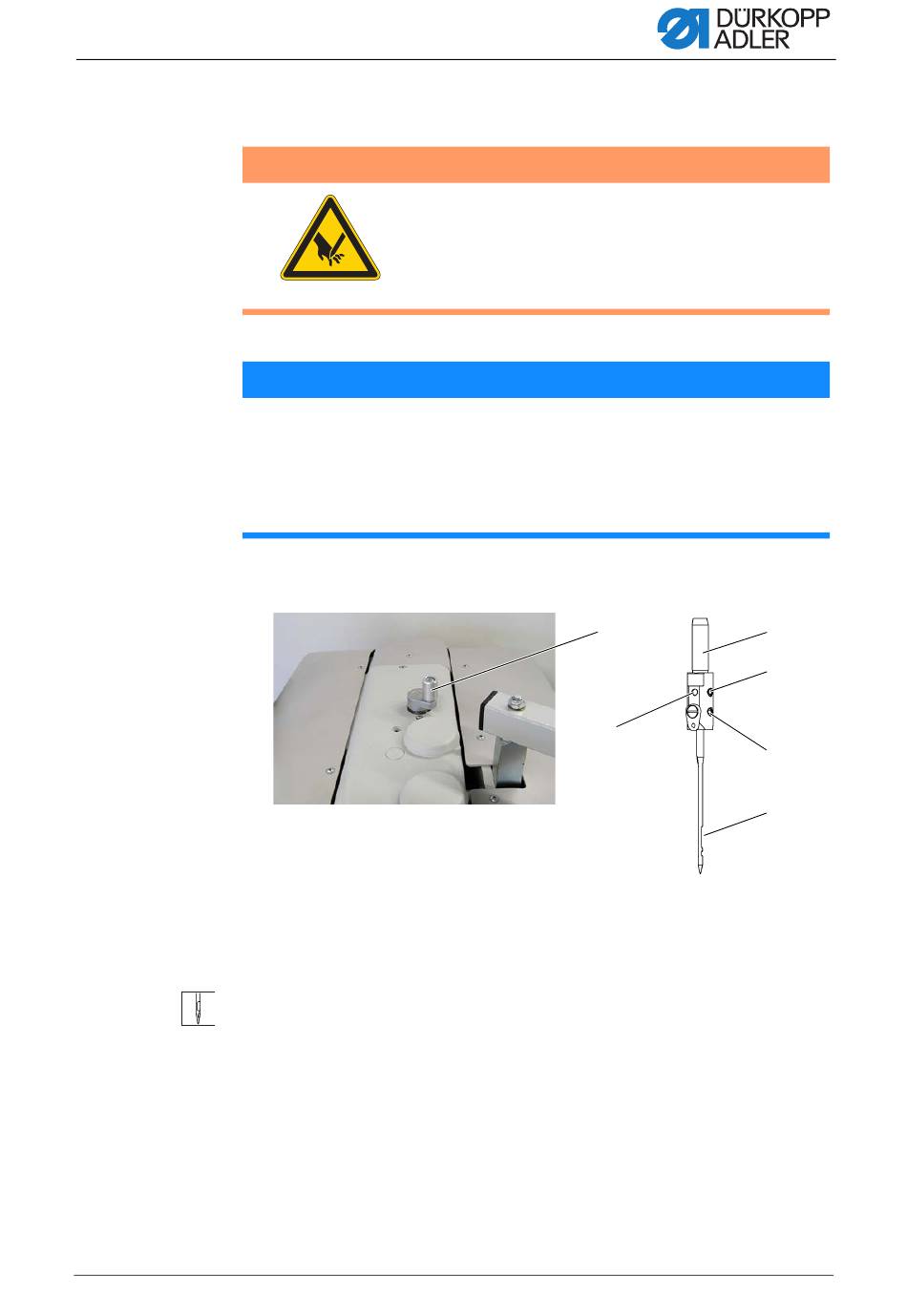

Abb. 8: Nadel wechseln
(1) - Handkurbel
(2) - Zylinderstift
(3) - Hohlkehle
So wechseln Sie die Nadel:
1. Handkurbel (1) herunterdrücken und drehen, bis die Nadelstange (6)
2. Gewindestift (4) lösen.
3. Nadel nach unten aus der Nadelstange (6) herausziehen.
4. Wenn vom Nadelsystem 328 zu 794 oder 7x23 gewechselt werden
Betriebsanleitung 911-211 - 05.0 - 08/2019
WARNUNG
Verletzungsgefahr durch spitze Teile!
Einstich möglich.
Maschine ausschalten, bevor Sie die Nadel
wechseln.
HINWEIS
Sachschäden möglich!
Schäden an der Maschine und am Faden durch falschen
Greiferabstand.
Beim Wechseln auf eine andere Nadelstärke den Abstand zwischen
Greifer und Nadel anpassen.
ihre höchste Stellung erreicht hat.
soll: Gewindestift (5) lösen und Zylinderstift (2) entfernen.
Soll von 794 oder 7x23 zu 328 gewechselt werden, Zylinderstift (2) in
die Bohrung stecken und Gewindestift (5) festschrauben.
①
②
(4) - Gewindestift
(5) - Gewindestift
(6) - Nadelstange
⑥
⑤
④
③
21
