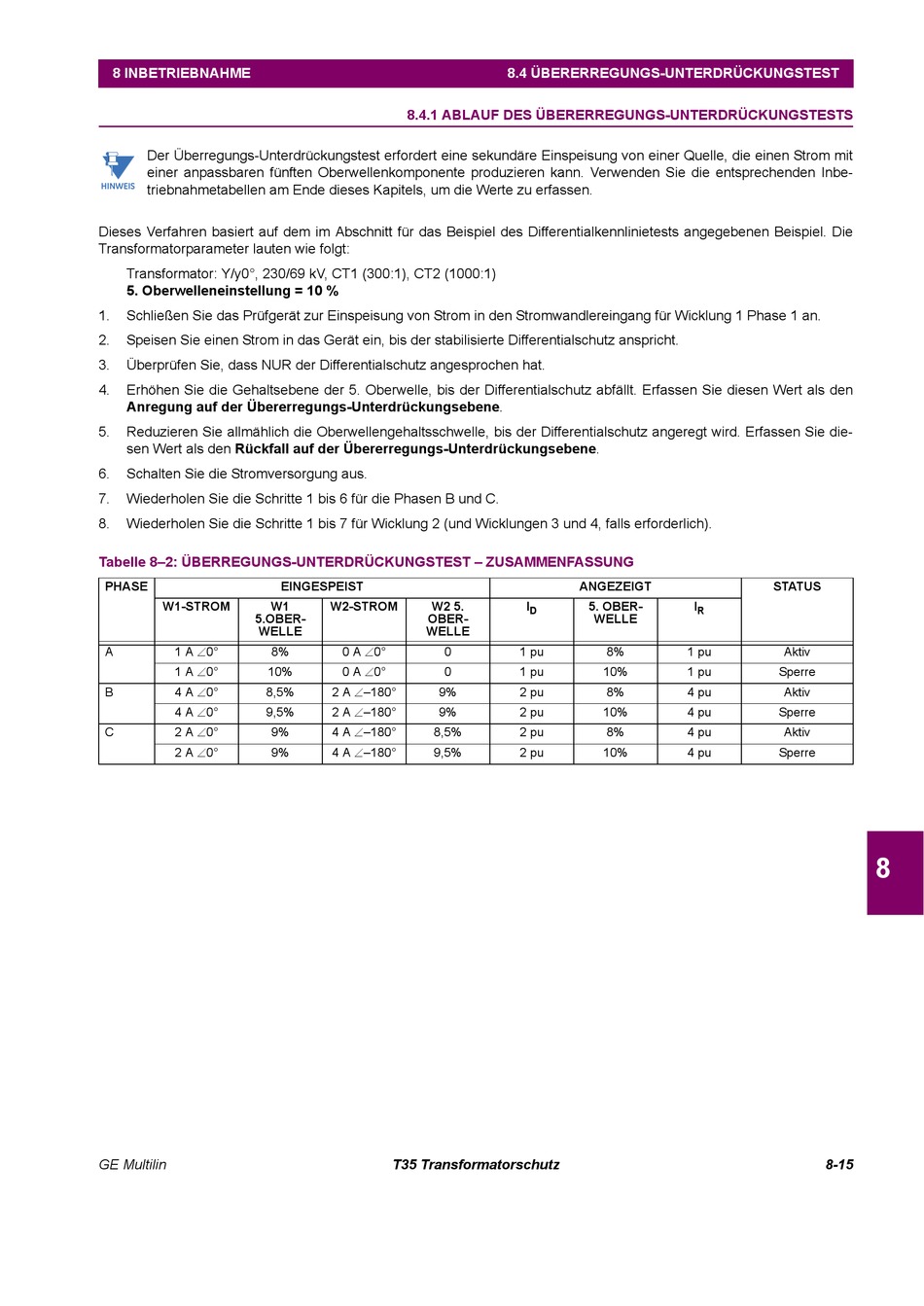

8 INBETRIEBNAHME
8.4
ÜBERERREGUNGS-UNTERDRÜCKUNGSTEST
Der Überregungs-Unterdrückungstest erfordert eine sekundäre Einspeisung von einer Quelle, die einen Strom mit
einer anpassbaren fünften Oberwellenkomponente produzieren kann. Verwenden Sie die entsprechenden Inbe-
triebnahmetabellen am Ende dieses Kapitels, um die Werte zu erfassen.
Dieses Verfahren basiert auf dem im Abschnitt für das Beispiel des Differentialkennlinietests angegebenen Beispiel. Die
Transformatorparameter lauten wie folgt:
Transformator: Y/y0°, 230/69 kV, CT1 (300:1), CT2 (1000:1)
5. Oberwelleneinstellung = 10 %
1.
Schließen Sie das Prüfgerät zur Einspeisung von Strom in den Stromwandlereingang für Wicklung 1 Phase 1 an.
2.
Speisen Sie einen Strom in das Gerät ein, bis der stabilisierte Differentialschutz anspricht.
3.
Überprüfen Sie, dass NUR der Differentialschutz angesprochen hat.
4.
Erhöhen Sie die Gehaltsebene der 5. Oberwelle, bis der Differentialschutz abfällt. Erfassen Sie diesen Wert als den
Anregung auf der Übererregungs-Unterdrückungsebene.
5.
Reduzieren Sie allmählich die Oberwellengehaltsschwelle, bis der Differentialschutz angeregt wird. Erfassen Sie die-
sen Wert als den Rückfall auf der Übererregungs-Unterdrückungsebene.
6.
Schalten Sie die Stromversorgung aus.
7.
Wiederholen Sie die Schritte 1 bis 6 für die Phasen B und C.
8.
Wiederholen Sie die Schritte 1 bis 7 für Wicklung 2 (und Wicklungen 3 und 4, falls erforderlich).
Tabelle 8–2: ÜBERREGUNGS-UNTERDRÜCKUNGSTEST – ZUSAMMENFASSUNG
PHASE
W1-STROM
W1
5.OBER-
WELLE
1 A 0°
A
8%
1 A 0°
10%
4 A 0°
B
8,5%
4 A 0°
9,5%
2 A 0°
C
9%
2 A 0°
9%
GE Multilin
8.4.1 ABLAUF DES ÜBERERREGUNGS-UNTERDRÜCKUNGSTESTS
EINGESPEIST
W2-STROM
W2 5.
OBER-
WELLE
0 A 0°
0
0 A 0°
0
2 A –180°
9%
2 A –180°
9%
4 A –180°
8,5%
4 A –180°
9,5%
T35 Transformatorschutz
8.4 ÜBERERREGUNGS-UNTERDRÜCKUNGSTEST
ANGEZEIGT
I
5. OBER-
D
WELLE
1 pu
8%
1 pu
10%
2 pu
8%
2 pu
10%
2 pu
8%
2 pu
10%
STATUS
I
R
1 pu
Aktiv
1 pu
Sperre
4 pu
Aktiv
4 pu
Sperre
4 pu
Aktiv
4 pu
Sperre
8-15
