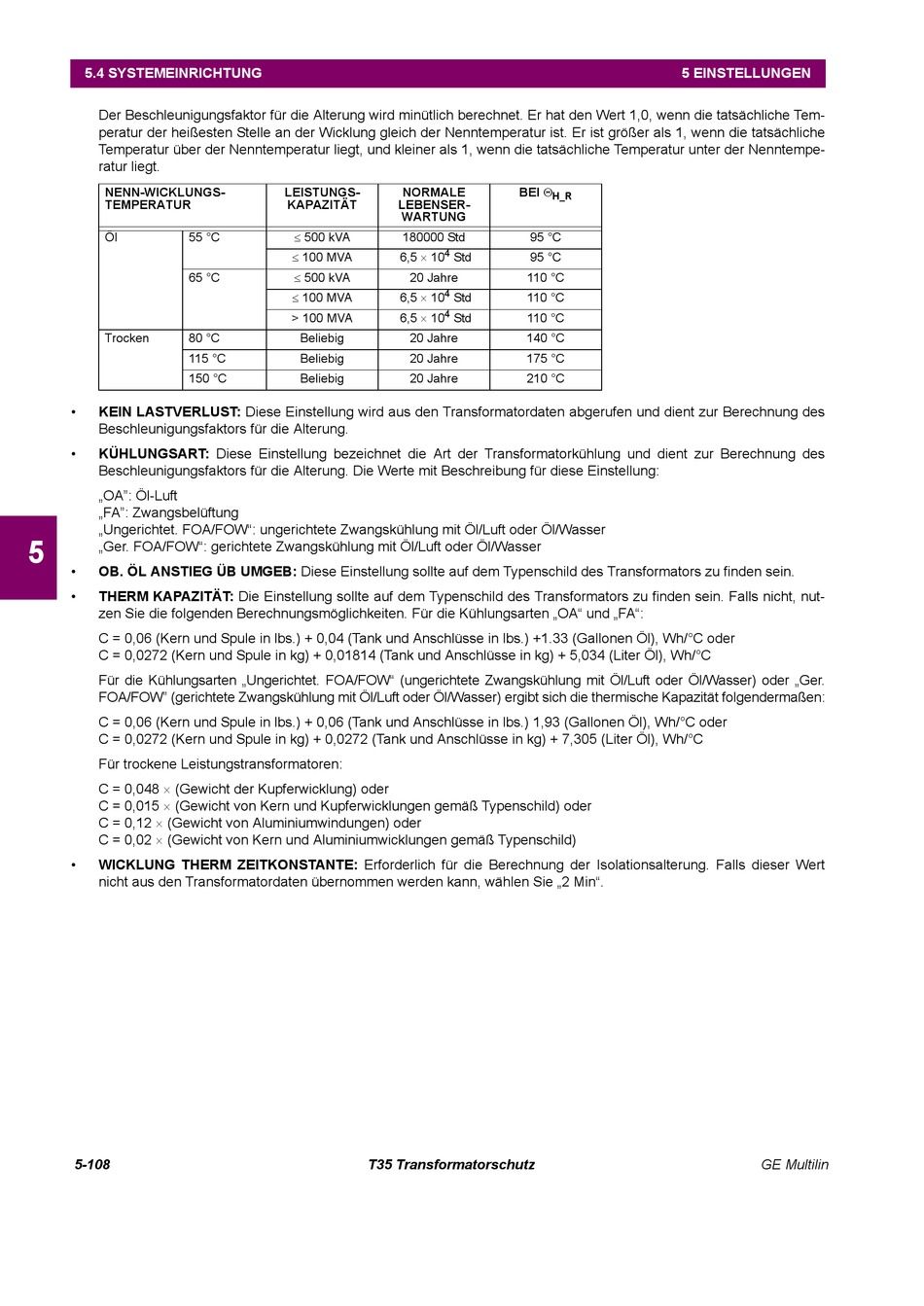

5.4 SYSTEMEINRICHTUNG
Der Beschleunigungsfaktor für die Alterung wird minütlich berechnet. Er hat den Wert 1,0, wenn die tatsächliche Tem-
peratur der heißesten Stelle an der Wicklung gleich der Nenntemperatur ist. Er ist größer als 1, wenn die tatsächliche
Temperatur über der Nenntemperatur liegt, und kleiner als 1, wenn die tatsächliche Temperatur unter der Nenntempe-
ratur liegt.
NENN-WICKLUNGS-
TEMPERATUR
Öl
55 °C
65 °C
Trocken
80 °C
115 °C
150 °C
•
KEIN LASTVERLUST: Diese Einstellung wird aus den Transformatordaten abgerufen und dient zur Berechnung des
Beschleunigungsfaktors für die Alterung.
•
KÜHLUNGSART: Diese Einstellung bezeichnet die Art der Transformatorkühlung und dient zur Berechnung des
Beschleunigungsfaktors für die Alterung. Die Werte mit Beschreibung für diese Einstellung:
„OA": Öl-Luft
„FA": Zwangsbelüftung
„Ungerichtet. FOA/FOW": ungerichtete Zwangskühlung mit Öl/Luft oder Öl/Wasser
5
„Ger. FOA/FOW": gerichtete Zwangskühlung mit Öl/Luft oder Öl/Wasser
•
OB. ÖL ANSTIEG ÜB UMGEB: Diese Einstellung sollte auf dem Typenschild des Transformators zu finden sein.
•
THERM KAPAZITÄT: Die Einstellung sollte auf dem Typenschild des Transformators zu finden sein. Falls nicht, nut-
zen Sie die folgenden Berechnungsmöglichkeiten. Für die Kühlungsarten „OA" und „FA":
C = 0,06 (Kern und Spule in lbs.) + 0,04 (Tank und Anschlüsse in lbs.) +1.33 (Gallonen Öl), Wh/°C oder
C = 0,0272 (Kern und Spule in kg) + 0,01814 (Tank und Anschlüsse in kg) + 5,034 (Liter Öl), Wh/°C
Für die Kühlungsarten „Ungerichtet. FOA/FOW" (ungerichtete Zwangskühlung mit Öl/Luft oder Öl/Wasser) oder „Ger.
FOA/FOW" (gerichtete Zwangskühlung mit Öl/Luft oder Öl/Wasser) ergibt sich die thermische Kapazität folgendermaßen:
C = 0,06 (Kern und Spule in lbs.) + 0,06 (Tank und Anschlüsse in lbs.) 1,93 (Gallonen Öl), Wh/°C oder
C = 0,0272 (Kern und Spule in kg) + 0,0272 (Tank und Anschlüsse in kg) + 7,305 (Liter Öl), Wh/°C
Für trockene Leistungstransformatoren:
C = 0,048 (Gewicht der Kupferwicklung) oder
C = 0,015 (Gewicht von Kern und Kupferwicklungen gemäß Typenschild) oder
C = 0,12 (Gewicht von Aluminiumwindungen) oder
C = 0,02 (Gewicht von Kern und Aluminiumwicklungen gemäß Typenschild)
•
WICKLUNG THERM ZEITKONSTANTE: Erforderlich für die Berechnung der Isolationsalterung. Falls dieser Wert
nicht aus den Transformatordaten übernommen werden kann, wählen Sie „2 Min".
5-108
LEISTUNGS-
NORMALE
KAPAZITÄT
LEBENSER-
WARTUNG
500 kVA
180000 Std
4
100 MVA
6,5 10
Std
500 kVA
20 Jahre
4
100 MVA
6,5 10
Std
4
6,5 10
> 100 MVA
Std
Beliebig
20 Jahre
Beliebig
20 Jahre
Beliebig
20 Jahre
T35 Transformatorschutz
5 EINSTELLUNGEN
BEI
H_R
95 °C
95 °C
110 °C
110 °C
110 °C
140 °C
175 °C
210 °C
GE Multilin
