06.
Die Einstellung der Betätigungskraft ist für die Sicherheit entscheidend wichtig und muss von Fachpersonal mit größter Sorgfalt durch-
geführt werden. Wichtig! - Die Einstellung der Kraft auf ein Niveau einstellen, das für die korrekte Ausführung der Bewegung ausrei-
chend ist; höhere als die für die Verschiebung des Tors notwendigen Werte, können im Fall eines Zusammenstoßes mit Hindernissen,
Kräfte entwickeln, die zu Verletzungen an Personen und Tieren führen oder Gegenstände beschädigen
07.
Den Eigentümer vor der Inbetriebnahme des Antriebs angemessen und in Schriftform über die noch vorhandenen Gefahren und Risiken
informieren
7

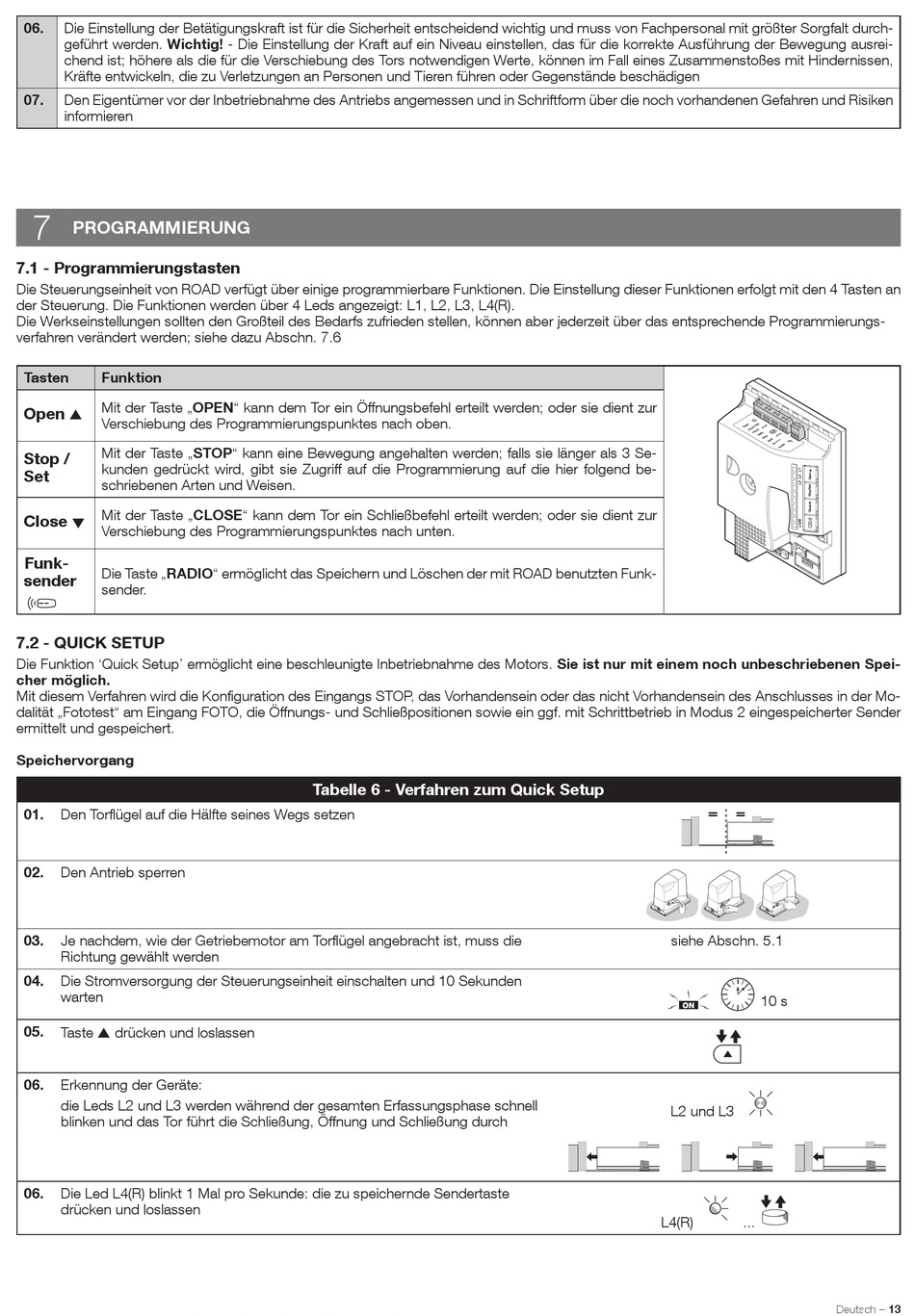

PROGRAMMIERUNG
7.1 - Programmierungstasten
Die Steuerungseinheit von ROAD verfügt über einige programmierbare Funktionen. Die Einstellung dieser Funktionen erfolgt mit den 4 Tasten an
der Steuerung. Die Funktionen werden über 4 Leds angezeigt: L1, L2, L3, L4(R).
Die Werkseinstellungen sollten den Großteil des Bedarfs zufrieden stellen, können aber jederzeit über das entsprechende Programmierungs-
verfahren verändert werden; siehe dazu Abschn. 7.6
Tasten
Funktion
Mit der Taste „OPEN" kann dem Tor ein Öffnungsbefehl erteilt werden; oder sie dient zur
Open
s
Verschiebung des Programmierungspunktes nach oben.
Mit der Taste „STOP" kann eine Bewegung angehalten werden; falls sie länger als 3 Se-
Stop /
kunden gedrückt wird, gibt sie Zugriff auf die Programmierung auf die hier folgend be-
Set
schriebenen Arten und Weisen.
Mit der Taste „CLOSE" kann dem Tor ein Schließbefehl erteilt werden; oder sie dient zur
Close
t
Verschiebung des Programmierungspunktes nach unten.
Funk-
Die Taste „RADIO" ermöglicht das Speichern und Löschen der mit ROAD benutzten Funk-
sender
sender.
7.2 - QUICK SETUP
Die Funktion 'Quick Setup' ermöglicht eine beschleunigte Inbetriebnahme des Motors. Sie ist nur mit einem noch unbeschriebenen Spei-
cher möglich.
Mit diesem Verfahren wird die Konfiguration des Eingangs STOP, das Vorhandensein oder das nicht Vorhandensein des Anschlusses in der Mo-
dalität „Fototest" am Eingang FOTO, die Öffnungs- und Schließpositionen sowie ein ggf. mit Schrittbetrieb in Modus 2 eingespeicherter Sender
ermittelt und gespeichert.
Speichervorgang
01.
Den Torflügel auf die Hälfte seines Wegs setzen
02.
Den Antrieb sperren
03.
Je nachdem, wie der Getriebemotor am Torflügel angebracht ist, muss die
Richtung gewählt werden
04.
Die Stromversorgung der Steuerungseinheit einschalten und 10 Sekunden
warten
05.
Taste s drücken und loslassen
06.
Erkennung der Geräte:
die Leds L2 und L3 werden während der gesamten Erfassungsphase schnell
blinken und das Tor führt die Schließung, Öffnung und Schließung durch
06.
Die Led L4(R) blinkt 1 Mal pro Sekunde: die zu speichernde Sendertaste
drücken und loslassen
Tabelle 6 - Verfahren zum Quick Setup
siehe Abschn. 5.1
10 s
L2 und L3
L4(R)
...
Deutsch – 13
